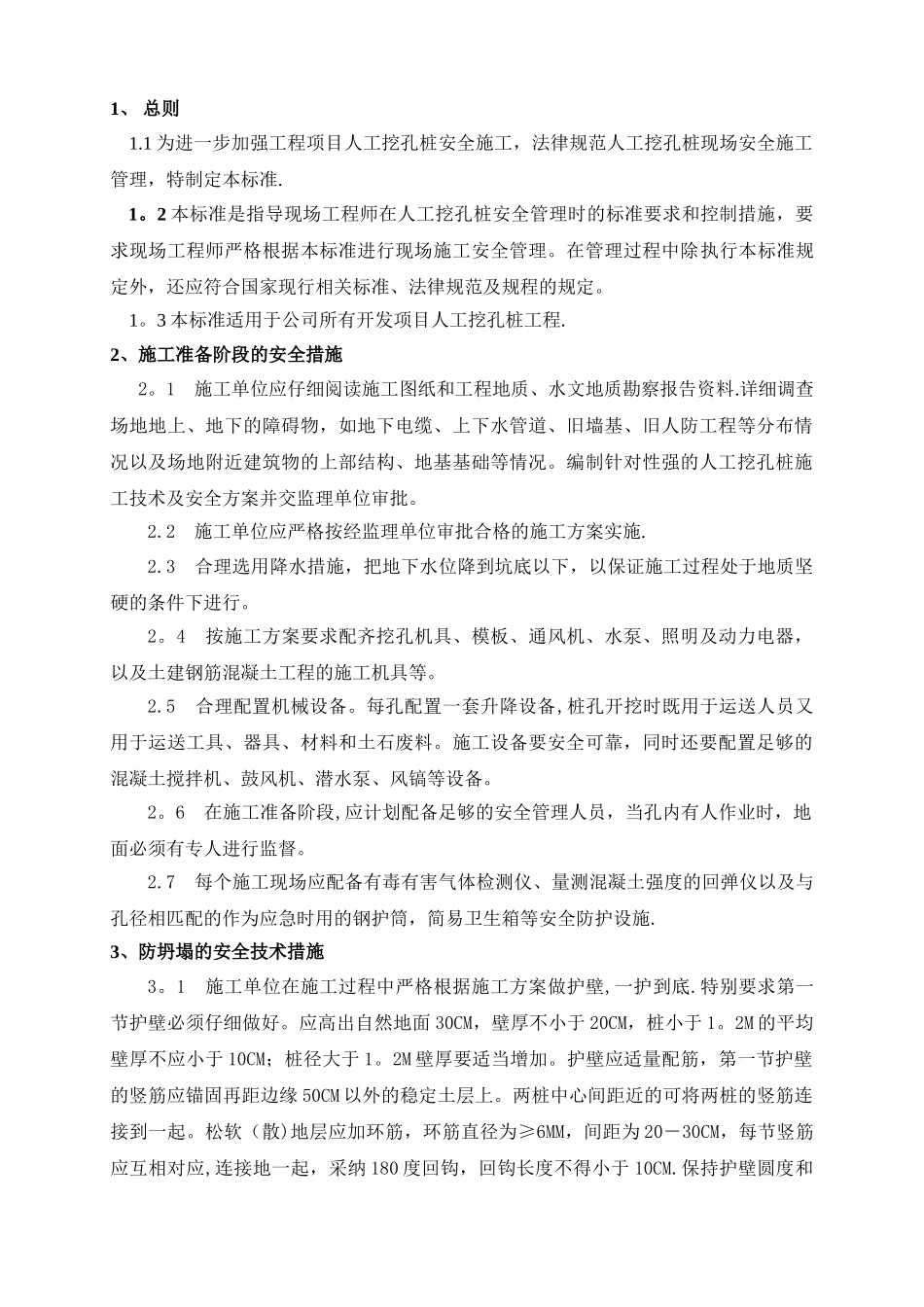

编号HJBZ-GC-C04版号A/1人工挖孔桩施工安全标准批准: 杨晓初 审核: 李 林 拟稿: 马 云 主责中心/部门质量安全监督中心相关中心/部门工程管理部文件执行日期2008-5—5备 注原“《人工挖孔桩施工安全标准》(A/0 版)"同时废止1、 总则1.1 为进一步加强工程项目人工挖孔桩安全施工,法律规范人工挖孔桩现场安全施工管理,特制定本标准.1。2 本标准是指导现场工程师在人工挖孔桩安全管理时的标准要求和控制措施,要求现场工程师严格根据本标准进行现场施工安全管理。在管理过程中除执行本标准规定外,还应符合国家现行相关标准、法律规范及规程的规定。1。3 本标准适用于公司所有开发项目人工挖孔桩工程.2、施工准备阶段的安全措施2。1 施工单位应仔细阅读施工图纸和工程地质、水文地质勘察报告资料.详细调查场地地上、地下的障碍物,如地下电缆、上下水管道、旧墙基、旧人防工程等分布情况以及场地附近建筑物的上部结构、地基基础等情况。编制针对性强的人工挖孔桩施工技术及安全方案并交监理单位审批。2.2 施工单位应严格按经监理单位审批合格的施工方案实施.2.3 合理选用降水措施,把地下水位降到坑底以下,以保证施工过程处于地质坚硬的条件下进行。2。4 按施工方案要求配齐挖孔机具、模板、通风机、水泵、照明及动力电器,以及土建钢筋混凝土工程的施工机具等。2.5 合理配置机械设备。每孔配置一套升降设备,桩孔开挖时既用于运送人员又用于运送工具、器具、材料和土石废料。施工设备要安全可靠,同时还要配置足够的混凝土搅拌机、鼓风机、潜水泵、风镐等设备。2。6 在施工准备阶段,应计划配备足够的安全管理人员,当孔内有人作业时,地面必须有专人进行监督。2.7 每个施工现场应配备有毒有害气体检测仪、量测混凝土强度的回弹仪以及与孔径相匹配的作为应急时用的钢护筒,简易卫生箱等安全防护设施.3、防坍塌的安全技术措施3。1 施工单位在施工过程中严格根据施工方案做护壁,一护到底.特别要求第一节护壁必须仔细做好。应高出自然地面 30CM,壁厚不小于 20CM,桩小于 1。2M 的平均壁厚不应小于 10CM;桩径大于 1。2M 壁厚要适当增加。护壁应适量配筋,第一节护壁的竖筋应锚固再距边缘 50CM 以外的稳定土层上。两桩中心间距近的可将两桩的竖筋连接到一起。松软(散)地层应加环筋,环筋直径为≥6MM,间距为 20-30CM,每节竖筋应互相对应,连接地一起,采纳 180 度回钩,回钩长度不得小于 10CM.保持护壁圆度和...
