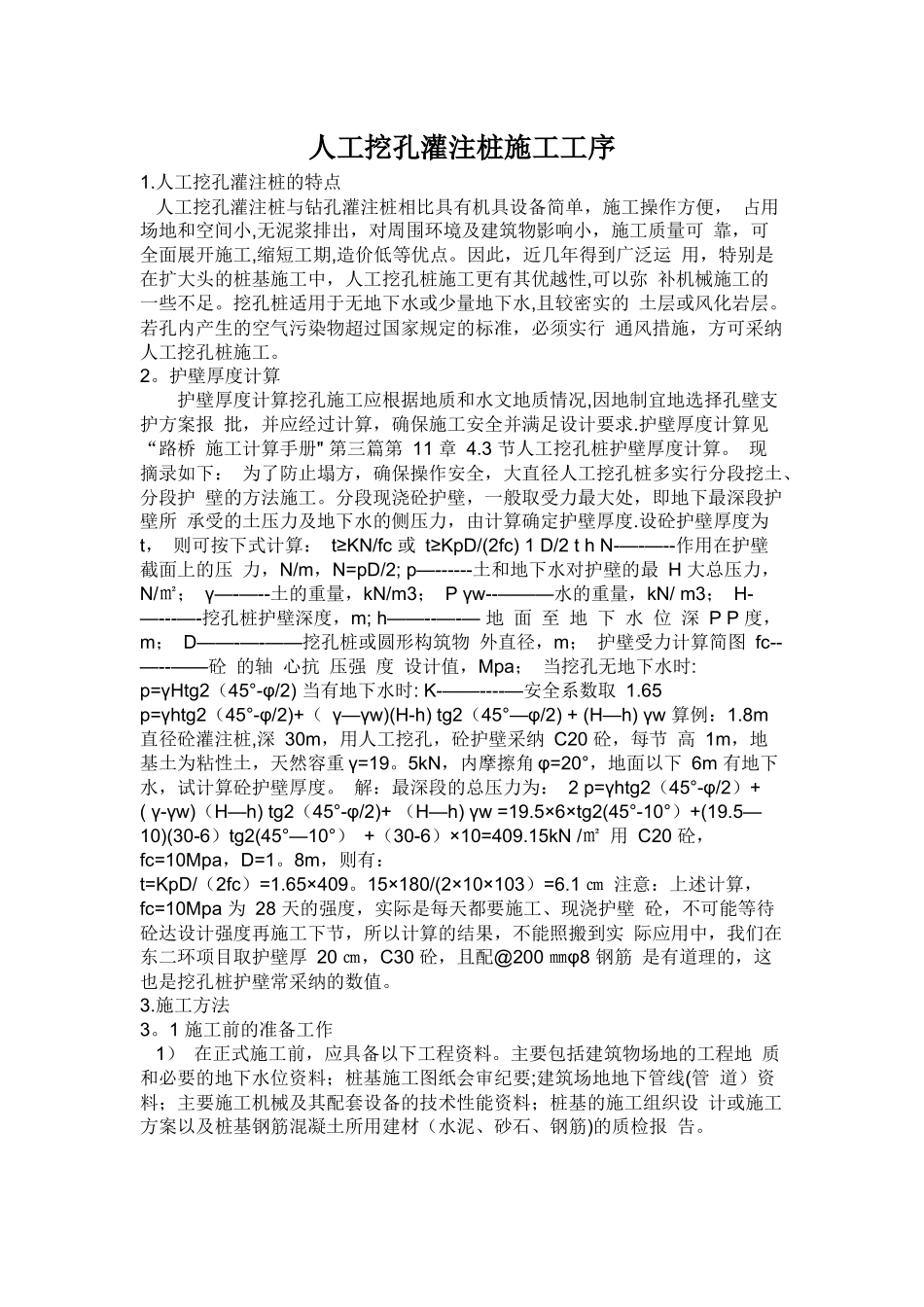

人工挖孔灌注桩施工工序1.人工挖孔灌注桩的特点 人工挖孔灌注桩与钻孔灌注桩相比具有机具设备简单，施工操作方便， 占用场地和空间小,无泥浆排出，对周围环境及建筑物影响小，施工质量可 靠，可全面展开施工,缩短工期,造价低等优点。因此，近几年得到广泛运 用，特别是在扩大头的桩基施工中，人工挖孔桩施工更有其优越性,可以弥 补机械施工的一些不足。挖孔桩适用于无地下水或少量地下水,且较密实的 土层或风化岩层。若孔内产生的空气污染物超过国家规定的标准，必须实行 通风措施，方可采纳人工挖孔桩施工。 2。护壁厚度计算 护壁厚度计算挖孔施工应根据地质和水文地质情况,因地制宜地选择孔壁支护方案报 批，并应经过计算，确保施工安全并满足设计要求.护壁厚度计算见“路桥 施工计算手册" 第三篇第 11 章 4.3 节人工挖孔桩护壁厚度计算。 现摘录如下： 为了防止塌方，确保操作安全，大直径人工挖孔桩多实行分段挖土、分段护 壁的方法施工。分段现浇砼护壁，一般取受力最大处，即地下最深段护壁所 承受的土压力及地下水的侧压力，由计算确定护壁厚度.设砼护壁厚度为 t， 则可按下式计算： t≥KN/fc 或 t≥KpD/(2fc) 1 D/2 t h N-—-—--作用在护壁截面上的压 力，N/m，N=pD/2; p—------土和地下水对护壁的最 H 大总压力，N/㎡； γ—-—--土的重量，kN/m3； P γw--———水的重量，kN/ m3； H-—---—-挖孔桩护壁深度，m; h——--—-— 地 面 至 地 下 水 位 深 P P 度，m； D——-—-——挖孔桩或圆形构筑物 外直径，m； 护壁受力计算简图 fc--—--——砼 的轴 心抗 压强 度 设计值，Mpa； 当挖孔无地下水时: p=γHtg2（45°-φ/2) 当有地下水时: K-——----—安全系数取 1.65 p=γhtg2（45°-φ/2)+（ γ—γw)(H-h) tg2（45°—φ/2) + (H—h) γw 算例：1.8m 直径砼灌注桩,深 30m，用人工挖孔，砼护壁采纳 C20 砼，每节 高 1m，地基土为粘性土，天然容重 γ=19。5kN，内摩擦角 φ=20°，地面以下 6m 有地下水，试计算砼护壁厚度。 解：最深段的总压力为： 2 p=γhtg2（45°-φ/2）+( γ-γw)（H—h) tg2（45°-φ/2)+ （H—h) γw =19.5×6×tg2(45°-10°）+(19.5—10)(30-6）tg2(45°—10°） +（30-6）×10=409.15kN /㎡ 用 C20 砼，fc=10Mpa，D=1。8m，则有： t=KpD/（2fc）=1.65×409。15×180/(2×10×103）=6.1 ㎝ 注意：上述...
