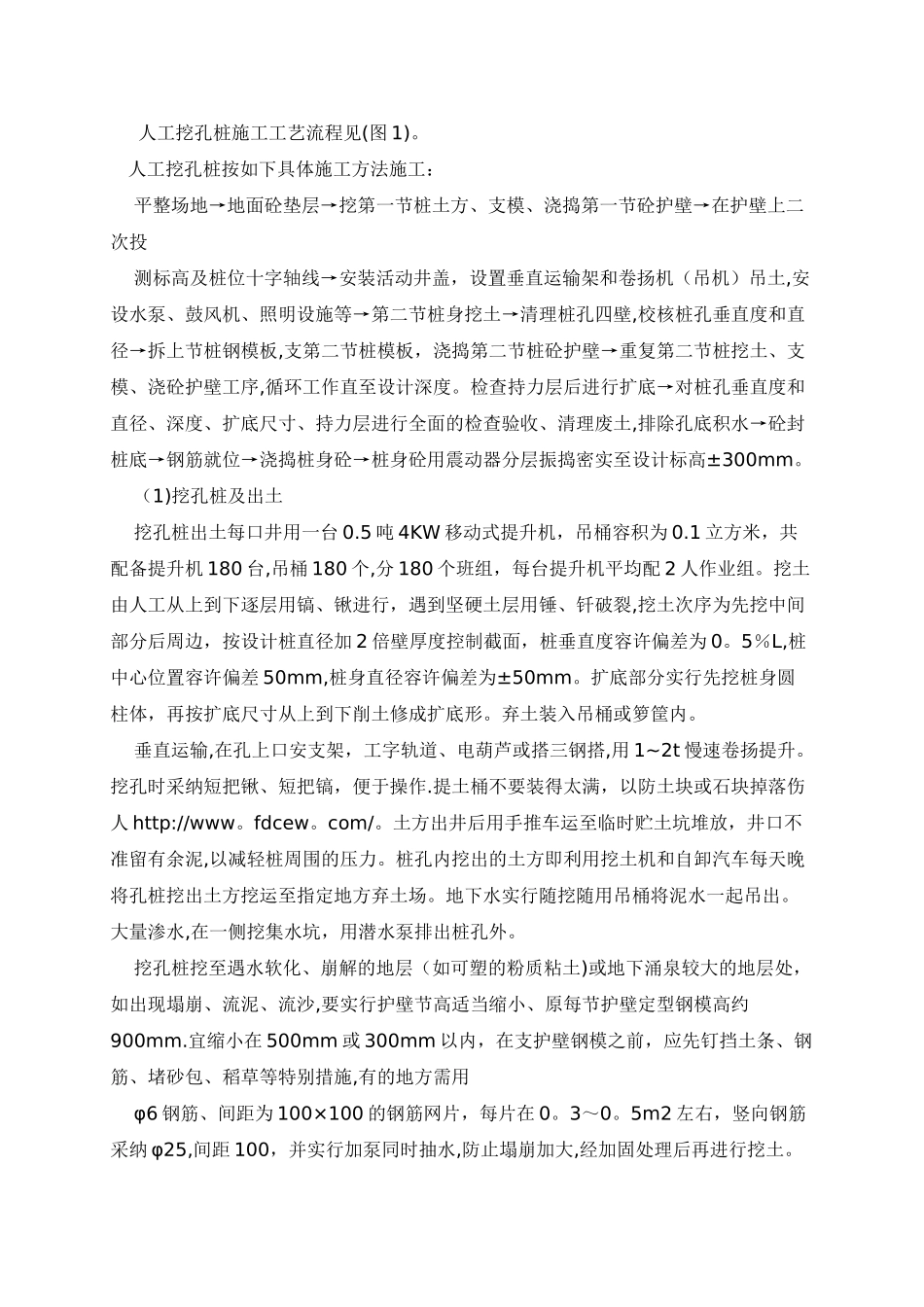

人工挖孔桩施工工艺流程见(图 1)。 人工挖孔桩按如下具体施工方法施工: 平整场地→地面砼垫层→挖第一节桩土方、支模、浇捣第一节砼护壁→在护壁上二次投 测标高及桩位十字轴线→安装活动井盖,设置垂直运输架和卷扬机(吊机)吊土,安设水泵、鼓风机、照明设施等→第二节桩身挖土→清理桩孔四壁,校核桩孔垂直度和直径→拆上节桩钢模板,支第二节桩模板,浇捣第二节桩砼护壁→重复第二节桩挖土、支模、浇砼护壁工序,循环工作直至设计深度。检查持力层后进行扩底→对桩孔垂直度和直径、深度、扩底尺寸、持力层进行全面的检查验收、清理废土,排除孔底积水→砼封桩底→钢筋就位→浇捣桩身砼→桩身砼用震动器分层振捣密实至设计标高±300mm。 (1)挖孔桩及出土 挖孔桩出土每口井用一台 0.5 吨 4KW 移动式提升机,吊桶容积为 0.1 立方米,共配备提升机 180 台,吊桶 180 个,分 180 个班组,每台提升机平均配 2 人作业组。挖土由人工从上到下逐层用镐、锹进行,遇到坚硬土层用锤、钎破裂,挖土次序为先挖中间部分后周边,按设计桩直径加 2 倍壁厚度控制截面,桩垂直度容许偏差为 0。5%L,桩中心位置容许偏差 50mm,桩身直径容许偏差为±50mm。扩底部分实行先挖桩身圆柱体,再按扩底尺寸从上到下削土修成扩底形。弃土装入吊桶或箩筐内。 垂直运输,在孔上口安支架,工字轨道、电葫芦或搭三钢搭,用 1~2t 慢速卷扬提升。挖孔时采纳短把锹、短把镐,便于操作.提土桶不要装得太满,以防土块或石块掉落伤人 http://www。fdcew。com/。土方出井后用手推车运至临时贮土坑堆放,井口不准留有余泥,以减轻桩周围的压力。桩孔内挖出的土方即利用挖土机和自卸汽车每天晚将孔桩挖出土方挖运至指定地方弃土场。地下水实行随挖随用吊桶将泥水一起吊出。大量渗水,在一侧挖集水坑,用潜水泵排出桩孔外。 挖孔桩挖至遇水软化、崩解的地层(如可塑的粉质粘土)或地下涌泉较大的地层处,如出现塌崩、流泥、流沙,要实行护壁节高适当缩小、原每节护壁定型钢模高约900mm.宜缩小在 500mm 或 300mm 以内,在支护壁钢模之前,应先钉挡土条、钢筋、堵砂包、稻草等特别措施,有的地方需用 φ6 钢筋、间距为 100×100 的钢筋网片,每片在 0。3~0。5m2 左右,竖向钢筋采纳 φ25,间距 100,并实行加泵同时抽水,防止塌崩加大,经加固处理后再进行挖土。井壁塌落土方应在护壁浇灌混凝土的同时,用混凝土填满,护壁钢筋也应加密,视流水量的塌崩情况而定。...
