人工挖孔桩施工技术总结

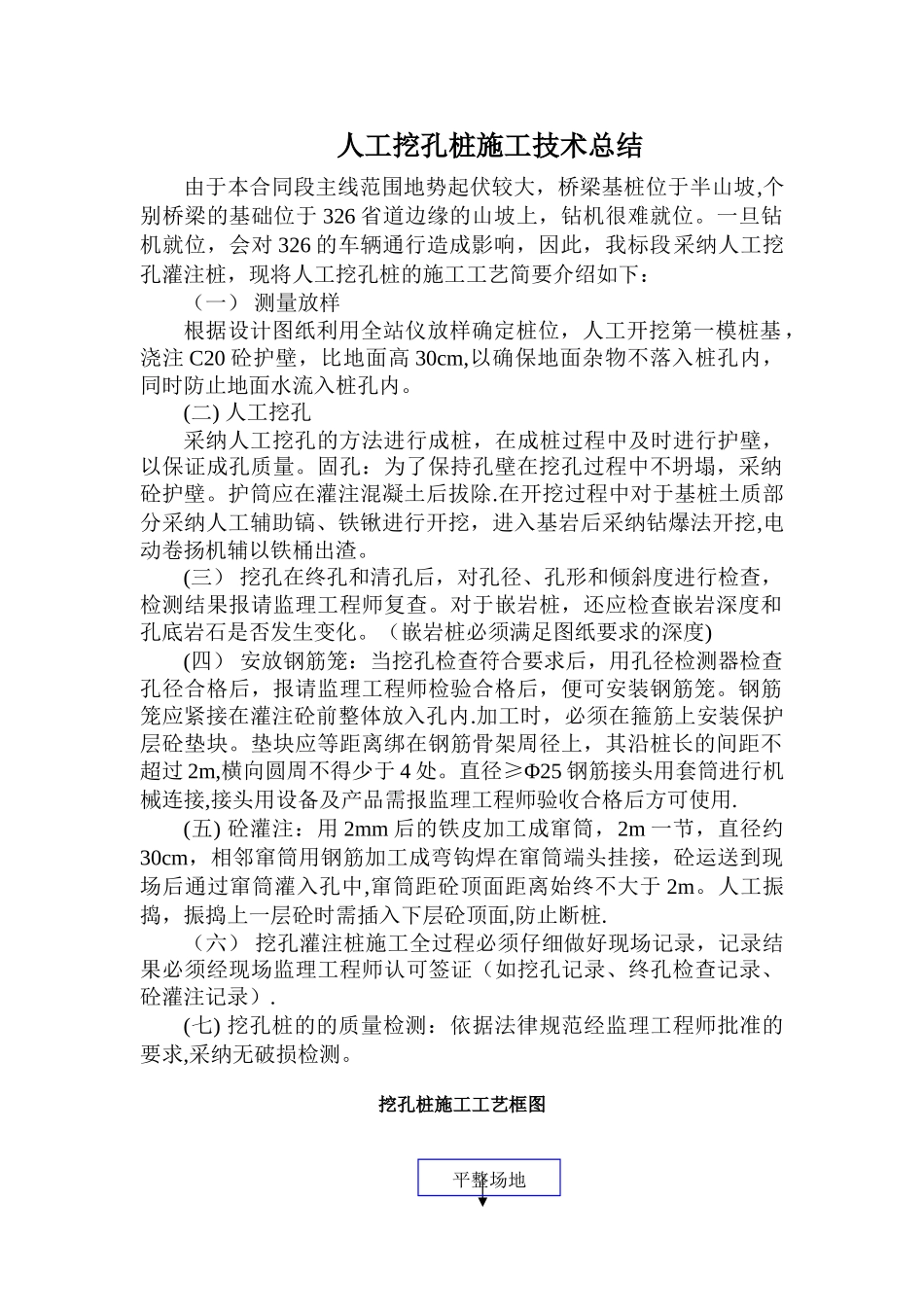

人工挖孔桩施工技术总结_第1页
1/3

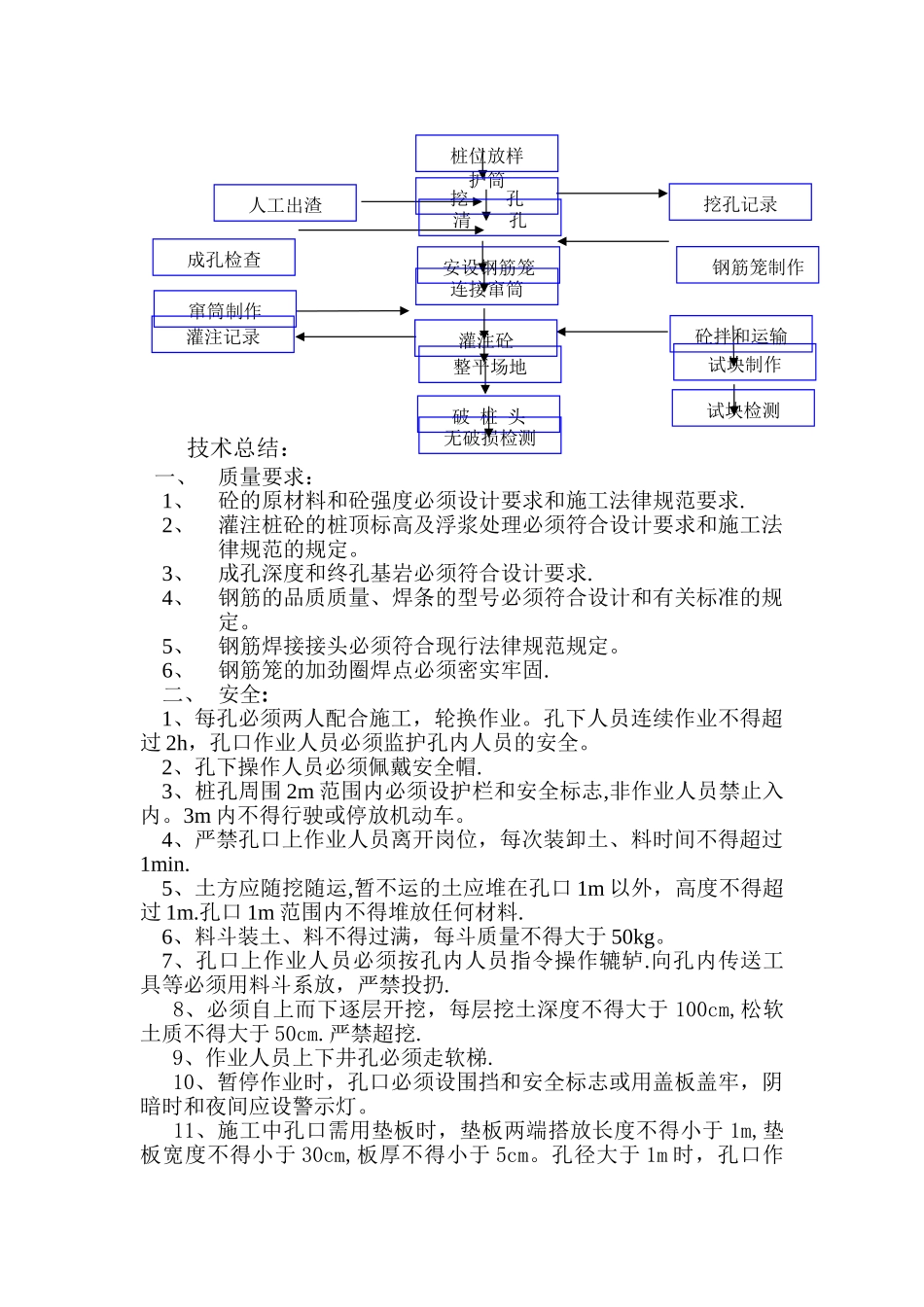

人工挖孔桩施工技术总结_第2页
2/3

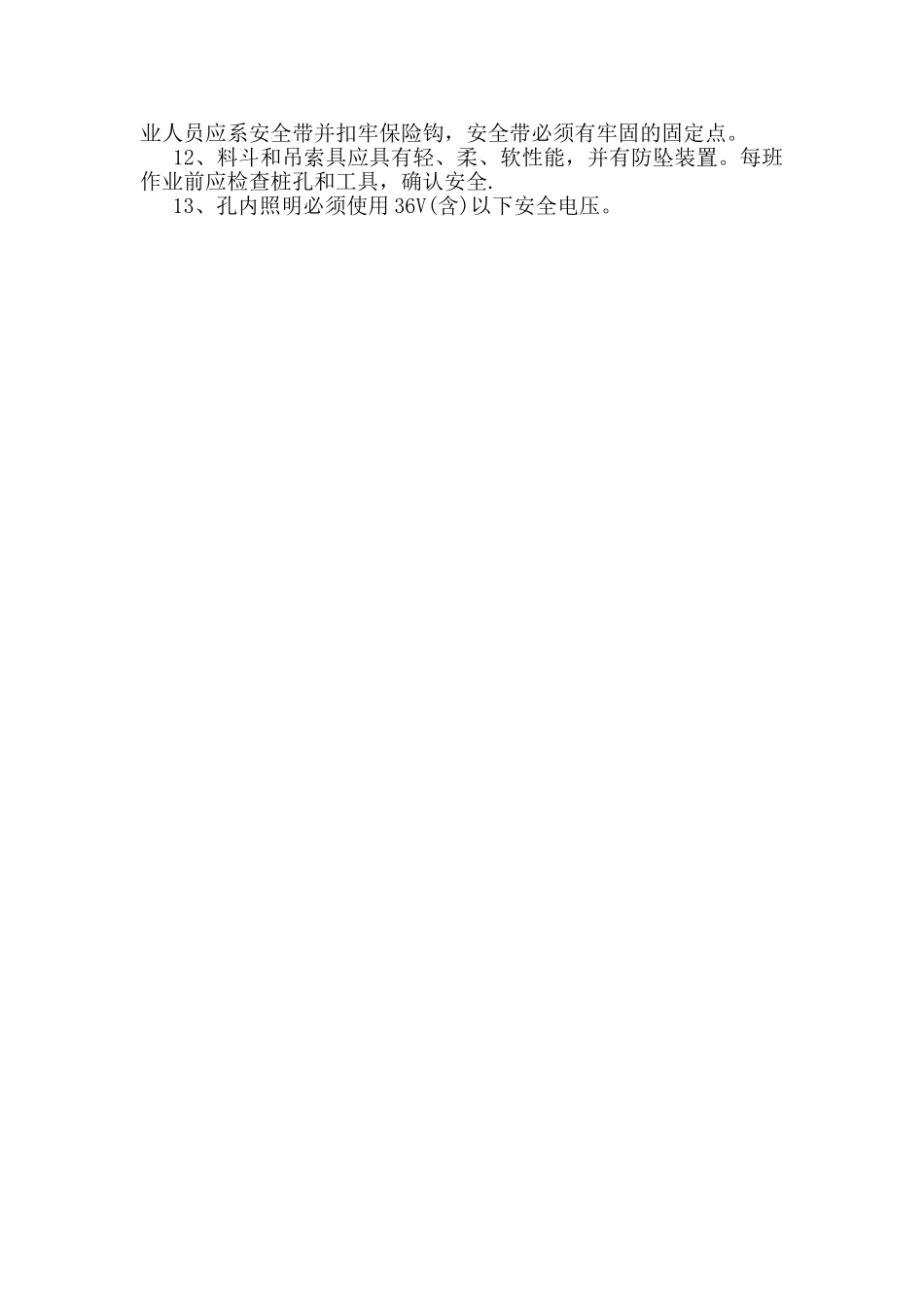

人工挖孔桩施工技术总结_第3页
3/3
人工挖孔桩施工技术总结由于本合同段主线范围地势起伏较大,桥梁基桩位于半山坡,个别桥梁的基础位于 326 省道边缘的山坡上,钻机很难就位。一旦钻机就位,会对 326 的车辆通行造成影响,因此,我标段采纳人工挖孔灌注桩,现将人工挖孔桩的施工工艺简要介绍如下:(一) 测量放样根据设计图纸利用全站仪放样确定桩位,人工开挖第一模桩基,浇注 C20 砼护壁,比地面高 30cm,以确保地面杂物不落入桩孔内,同时防止地面水流入桩孔内。(二) 人工挖孔采纳人工挖孔的方法进行成桩,在成桩过程中及时进行护壁,以保证成孔质量。固孔:为了保持孔壁在挖孔过程中不坍塌,采纳砼护壁。护筒应在灌注混凝土后拔除.在开挖过程中对于基桩土质部分采纳人工辅助镐、铁锹进行开挖,进入基岩后采纳钻爆法开挖,电动卷扬机辅以铁桶出渣。(三) 挖孔在终孔和清孔后,对孔径、孔形和倾斜度进行检查,检测结果报请监理工程师复查。对于嵌岩桩,还应检查嵌岩深度和孔底岩石是否发生变化。(嵌岩桩必须满足图纸要求的深度)(四) 安放钢筋笼:当挖孔检查符合要求后,用孔径检测器检查孔径合格后,报请监理工程师检验合格后,便可安装钢筋笼。钢筋笼应紧接在灌注砼前整体放入孔内.加工时,必须在箍筋上安装保护层砼垫块。垫块应等距离绑在钢筋骨架周径上,其沿桩长的间距不超过 2m,横向圆周不得少于 4 处。直径≥Φ25 钢筋接头用套筒进行机械连接,接头用设备及产品需报监理工程师验收合格后方可使用.(五) 砼灌注:用 2mm 后的铁皮加工成窜筒,2m 一节,直径约30cm,相邻窜筒用钢筋加工成弯钩焊在窜筒端头挂接,砼运送到现场后通过窜筒灌入孔中,窜筒距砼顶面距离始终不大于 2m。人工振捣,振捣上一层砼时需插入下层砼顶面,防止断桩.(六) 挖孔灌注桩施工全过程必须仔细做好现场记录,记录结果必须经现场监理工程师认可签证(如挖孔记录、终孔检查记录、砼灌注记录).(七) 挖孔桩的的质量检测:依据法律规范经监理工程师批准的要求,采纳无破损检测。挖孔桩施工工艺框图平整场地 技术总结:一、质量要求:1、砼的原材料和砼强度必须设计要求和施工法律规范要求.2、灌注桩砼的桩顶标高及浮浆处理必须符合设计要求和施工法律规范的规定。3、成孔深度和终孔基岩必须符合设计要求.4、钢筋的品质质量、焊条的型号必须符合设计和有关标准的规定。5、钢筋焊接接头必须符合现行法律规范规定。6、钢筋笼的加劲圈焊点必须密实牢固.二、 安全:1、每孔必须两人配合施...
