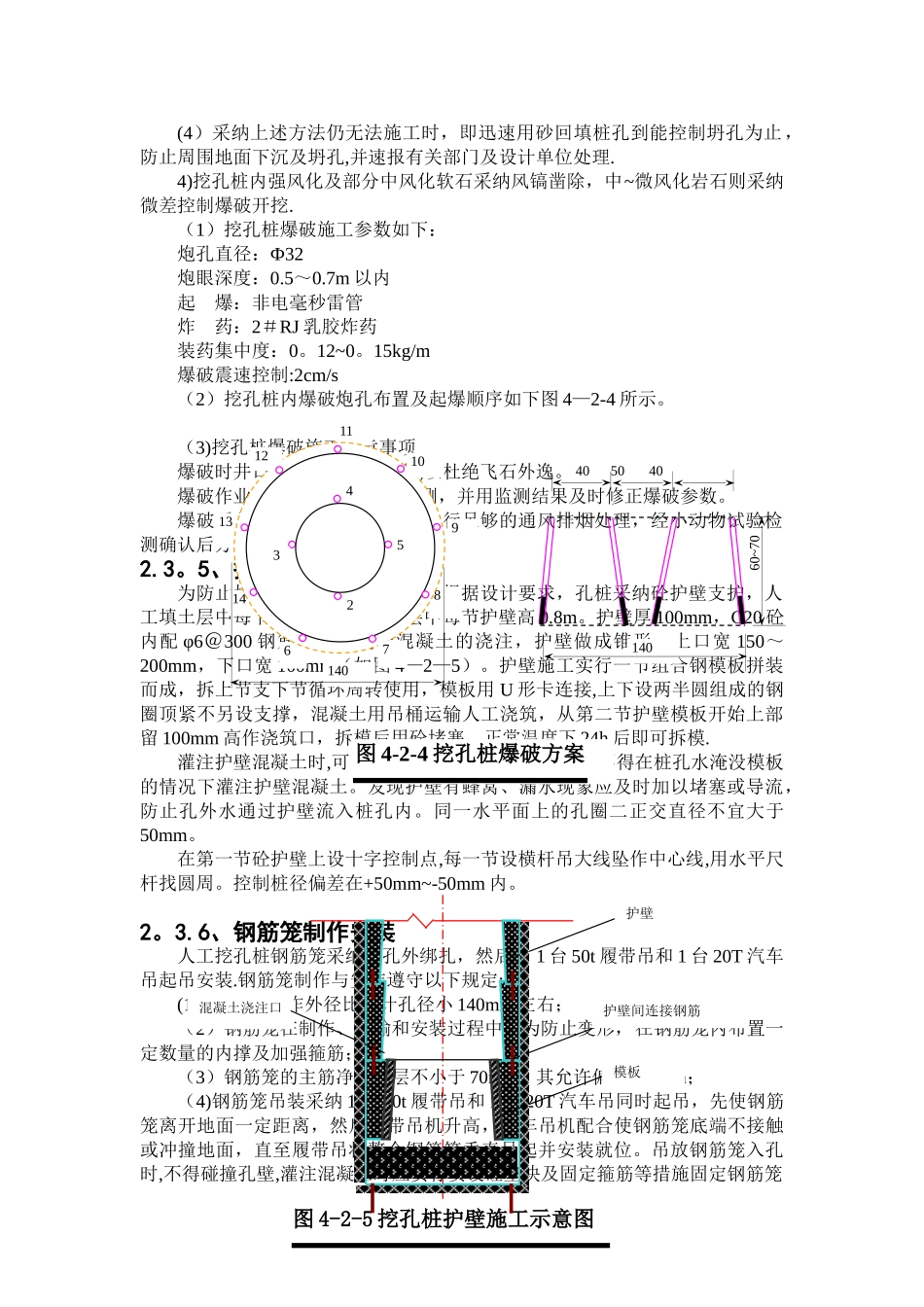

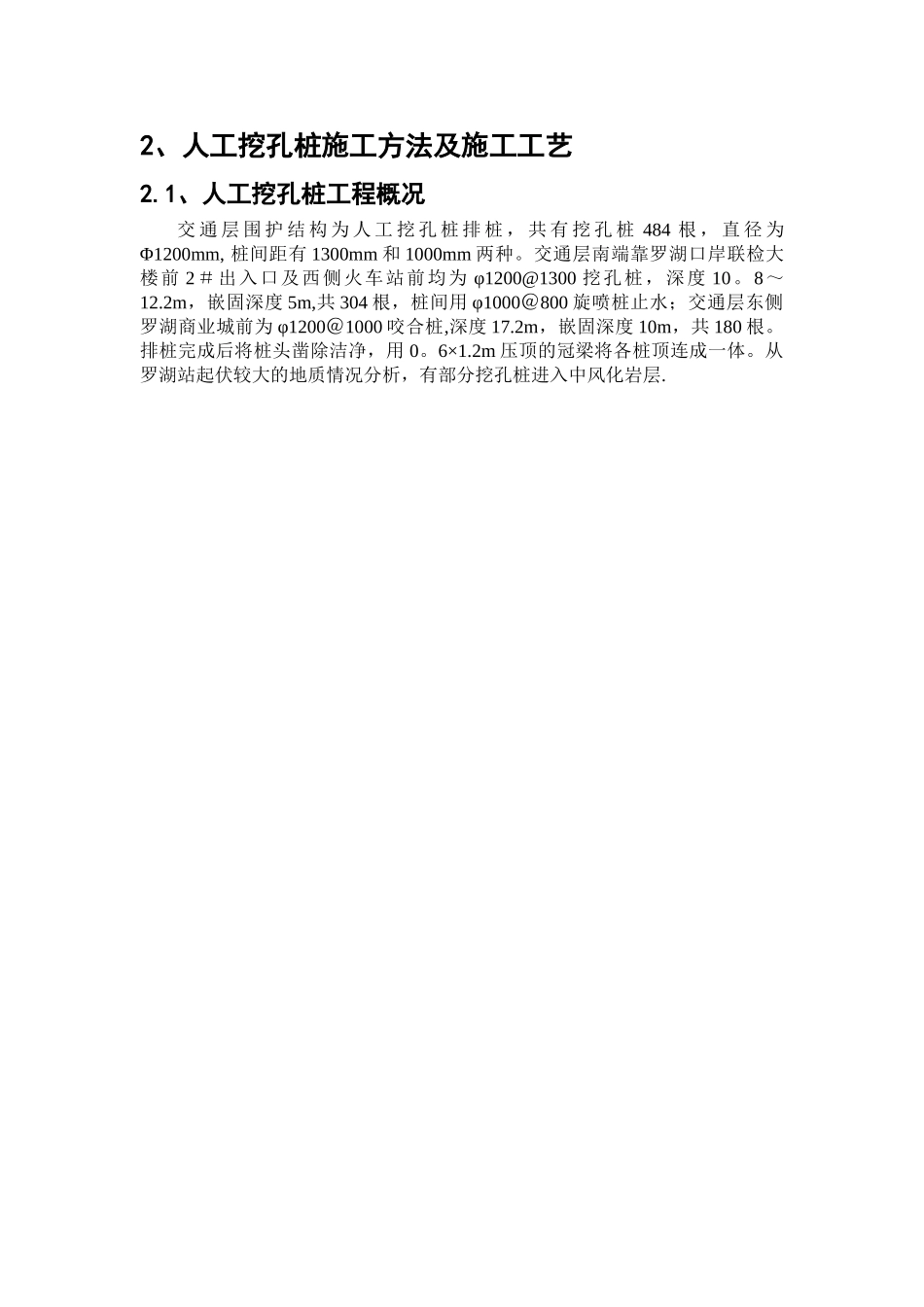

2、人工挖孔桩施工方法及施工工艺2.1、人工挖孔桩工程概况交 通 层 围 护 结 构 为 人 工 挖 孔 桩 排 桩 ， 共 有 挖 孔 桩 484 根 ， 直 径 为Φ1200mm, 桩间距有 1300mm 和 1000mm 两种。交通层南端靠罗湖口岸联检大楼前 2＃出入口及西侧火车站前均为 φ1200@1300 挖孔桩，深度 10。8～12.2m，嵌固深度 5m,共 304 根，桩间用 φ1000＠800 旋喷桩止水；交通层东侧罗湖商业城前为 φ1200＠1000 咬合桩,深度 17.2m，嵌固深度 10m，共 180 根。排桩完成后将桩头凿除洁净，用 0。6×1.2m 压顶的冠梁将各桩顶连成一体。从罗湖站起伏较大的地质情况分析，有部分挖孔桩进入中风化岩层.2。2、人工挖孔桩施工工艺流程人工挖孔桩施工工艺流程见图 4—2—1。2。3、人工挖孔桩施工方法2。3.1、人工挖孔桩施工顺序为保证两施工孔桩净距大于 4.5 米，非咬合桩段采纳跳 4 孔开挖,咬合桩段采纳跳 5 孔开挖。如下图 4-2-2 所示：2。3.2、人工挖孔桩施工机具1）挖掘工具:以铁锹、铁镐、铁锤、钢钎、风镐等简易轻便工具为主。2）出土工具:由机架、电动葫芦及活底吊桶组成。机架采纳型钢焊成的简易门式机架，其上安置单轨电动葫芦。起重工具采纳链式电动葫芦，起吊能力为 10kN，吊放深度根据桩长选择，铰链处设有自动限位防坠装置，承重吊链的破坏拉力不小于 60kN。3）降水工具：孔内设集水坑，采纳大扬程的潜水泵抽水。4）照明工具：孔内照明采纳低压防水照明灯具。5）通风工具:采纳 1。5kw 的鼓风机，配以直径为 10cm 的塑料送风管，向孔内送风不小于 25L/s。6)混凝土护壁模板：采纳钢模板.7）人员上下:采纳吊挂式软爬梯。8）水平运输：手推车运至临时堆土场，然后用自卸汽车弃运。2。3.3、平整场地,测量定位施工前，平整场地，铲除松软土层并夯实，施测孔桩十字线，桩孔位置定位，设置护桩并常常检查校核.孔口四周挖排水沟，作好排水系统，及时排除地表水，搭好孔口雨棚，安装提升设备，布置好出碴道路，合理堆放材料和机具，孔口四周 2m 范围内不得堆放水泥杂物。孔口四周设护栏,高度 80~100cm，防止土、石、杂物及人员落入孔内。2.3.4、井孔开挖1)井孔开挖由人工自上而下逐层用镐、锹进行，挖土次序为先挖中间部分后挖周边。挖至地下水位时,在孔内挖集水井,设小型潜水泵将水排至场地排水沟内,集水井随挖土加深而加深。随着挖孔加深,及时安装通风、照明、通讯等设备.2）挖孔达到设计标高后,...
