人工横移安装预制小箱梁施工方案

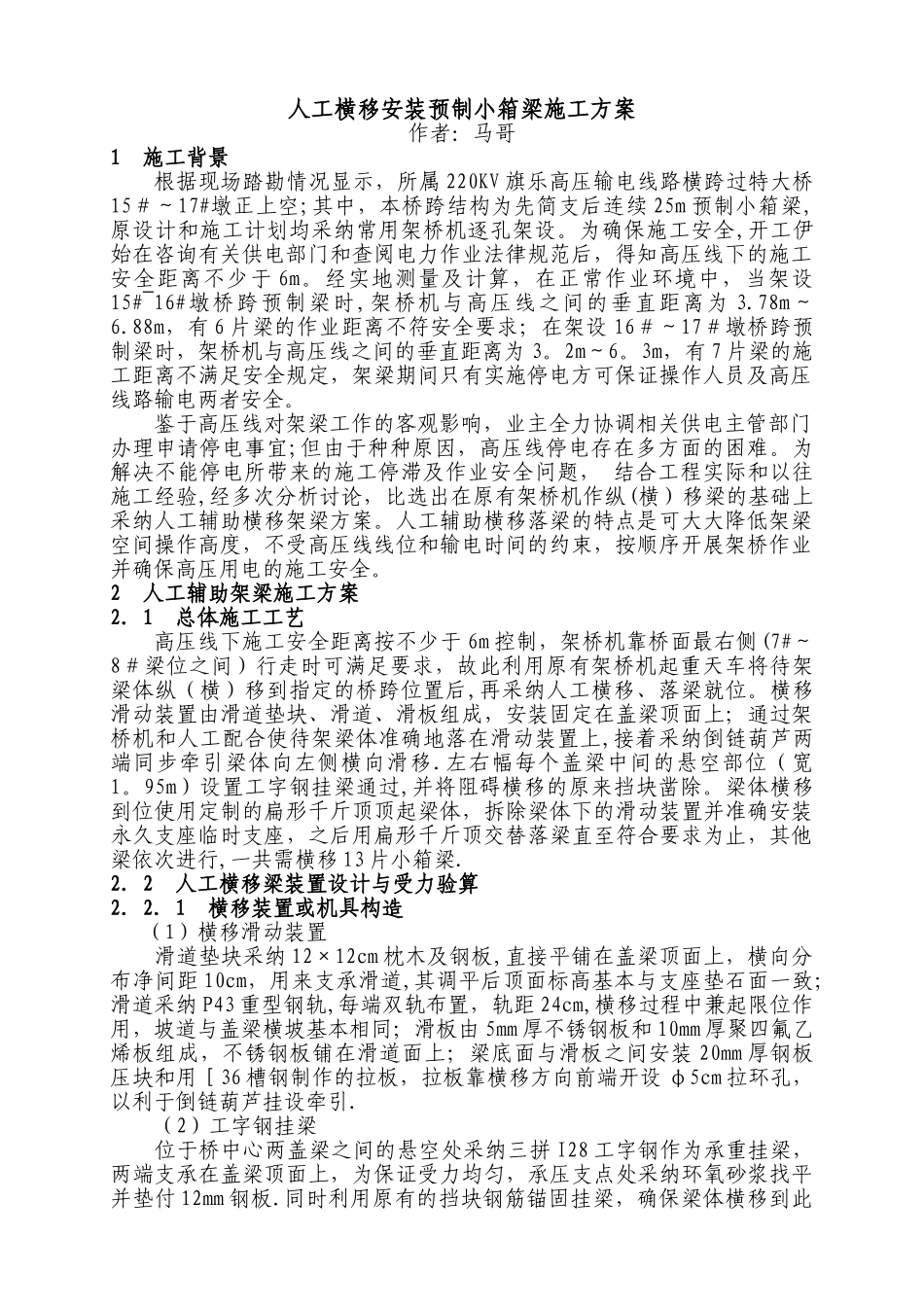

人工横移安装预制小箱梁施工方案作者：马哥1 施工背景根据现场踏勘情况显示，所属 220KV 旗乐高压输电线路横跨过特大桥15＃～17#墩正上空;其中，本桥跨结构为先简支后连续 25m 预制小箱梁,原设计和施工计划均采纳常用架桥机逐孔架设。为确保施工安全,开工伊始在咨询有关供电部门和查阅电力作业法律规范后，得知高压线下的施工安全距离不少于 6m。经实地测量及计算，在正常作业环境中，当架设15#~16#墩桥跨预制梁时,架桥机与高压线之间的垂直距离为 3.78m～6.88m，有 6 片梁的作业距离不符安全要求；在架设 16＃～17＃墩桥跨预制梁时，架桥机与高压线之间的垂直距离为 3。2m～6。3m，有 7 片梁的施工距离不满足安全规定，架梁期间只有实施停电方可保证操作人员及高压线路输电两者安全。鉴于高压线对架梁工作的客观影响，业主全力协调相关供电主管部门办理申请停电事宜;但由于种种原因，高压线停电存在多方面的困难。为解决不能停电所带来的施工停滞及作业安全问题， 结合工程实际和以往施工经验,经多次分析讨论，比选出在原有架桥机作纵(横）移梁的基础上采纳人工辅助横移架梁方案。人工辅助横移落梁的特点是可大大降低架梁空间操作高度，不受高压线线位和输电时间的约束，按顺序开展架桥作业并确保高压用电的施工安全。2 人工辅助架梁施工方案2．1 总体施工工艺高压线下施工安全距离按不少于 6m 控制，架桥机靠桥面最右侧(7#～8＃梁位之间）行走时可满足要求，故此利用原有架桥机起重天车将待架梁体纵（横）移到指定的桥跨位置后,再采纳人工横移、落梁就位。横移滑动装置由滑道垫块、滑道、滑板组成，安装固定在盖梁顶面上；通过架桥机和人工配合使待架梁体准确地落在滑动装置上,接着采纳倒链葫芦两端同步牵引梁体向左侧横向滑移.左右幅每个盖梁中间的悬空部位（宽1。95m）设置工字钢挂梁通过,并将阻碍横移的原来挡块凿除。梁体横移到位使用定制的扁形千斤顶顶起梁体，拆除梁体下的滑动装置并准确安装永久支座临时支座，之后用扁形千斤顶交替落梁直至符合要求为止，其他梁依次进行,一共需横移 13 片小箱梁.2．2 人工横移梁装置设计与受力验算2．2．1 横移装置或机具构造 （1）横移滑动装置滑道垫块采纳 12×12cm 枕木及钢板,直接平铺在盖梁顶面上，横向分布净间距 10cm，用来支承滑道,其调平后顶面标高基本与支座垫石面一致；滑道采纳 P43 重型钢轨,每端双轨布置，轨距 24cm,横移过程中兼起限位作用，坡道与盖梁横坡...
