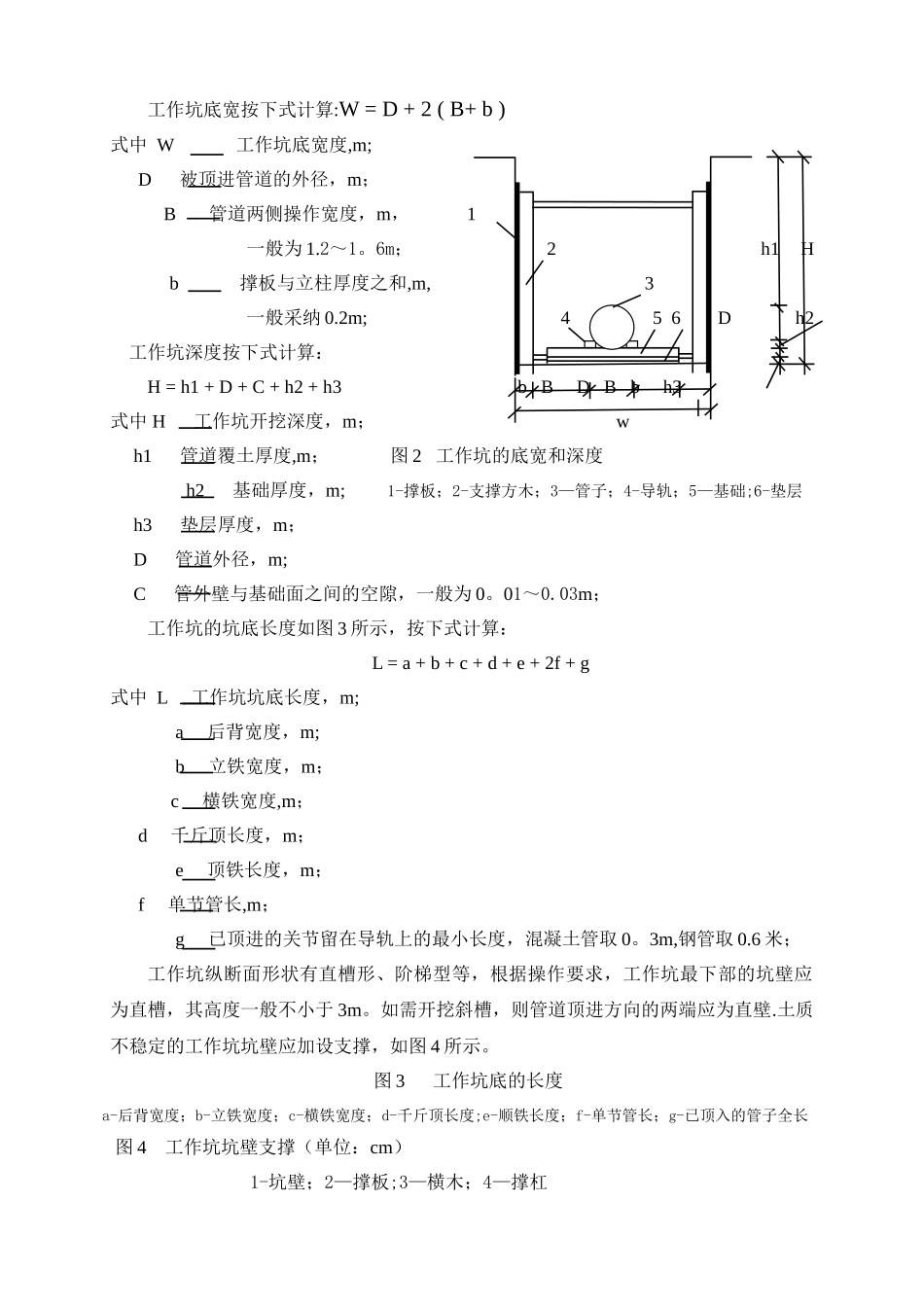

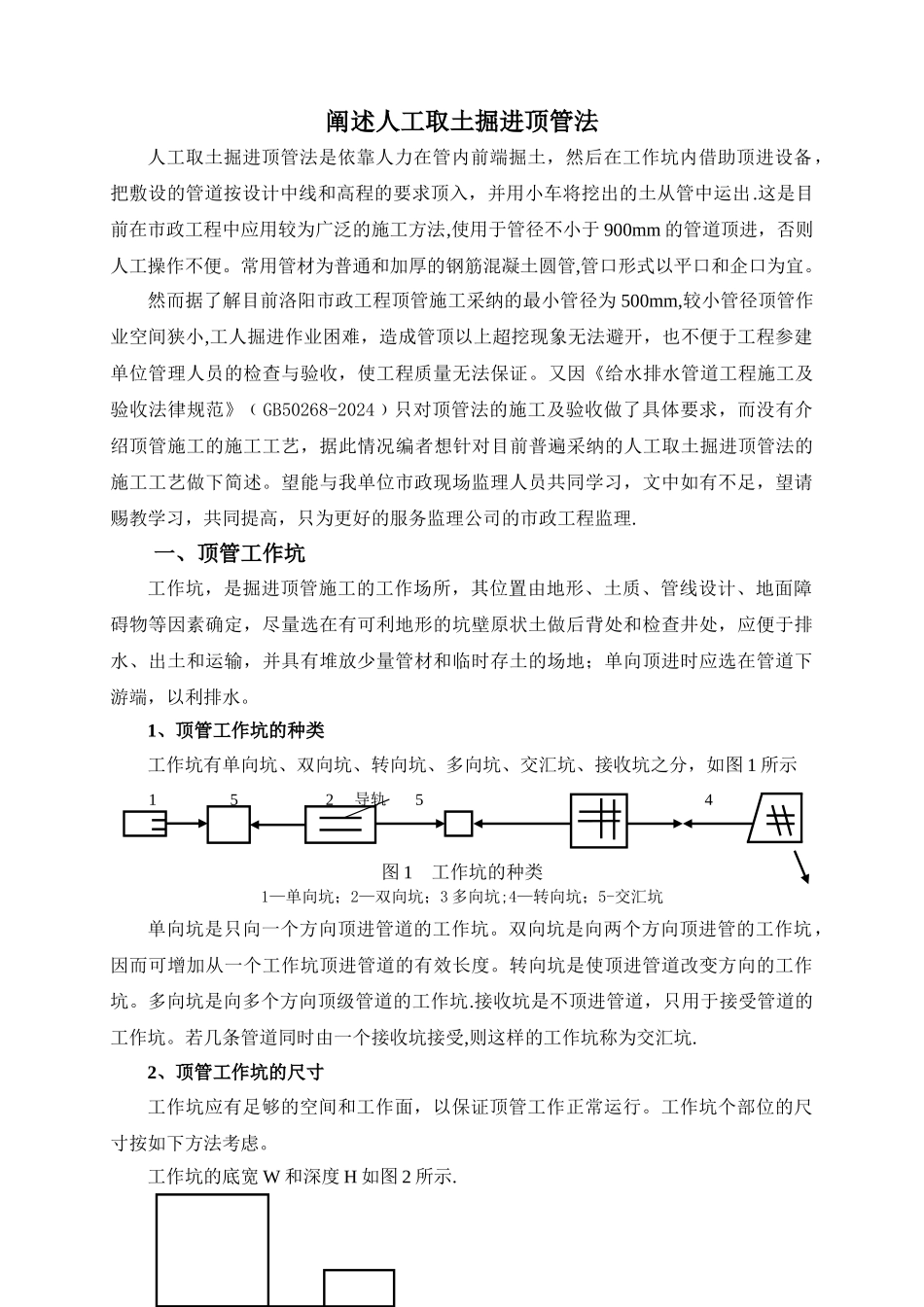

阐述人工取土掘进顶管法人工取土掘进顶管法是依靠人力在管内前端掘土,然后在工作坑内借助顶进设备,把敷设的管道按设计中线和高程的要求顶入,并用小车将挖出的土从管中运出.这是目前在市政工程中应用较为广泛的施工方法,使用于管径不小于 900mm 的管道顶进,否则人工操作不便。常用管材为普通和加厚的钢筋混凝土圆管,管口形式以平口和企口为宜。然而据了解目前洛阳市政工程顶管施工采纳的最小管径为 500mm,较小管径顶管作业空间狭小,工人掘进作业困难,造成管顶以上超挖现象无法避开,也不便于工程参建单位管理人员的检查与验收,使工程质量无法保证。又因《给水排水管道工程施工及验收法律规范》﹙GB50268-2024﹚只对顶管法的施工及验收做了具体要求,而没有介绍顶管施工的施工工艺,据此情况编者想针对目前普遍采纳的人工取土掘进顶管法的施工工艺做下简述。望能与我单位市政现场监理人员共同学习,文中如有不足,望请赐教学习,共同提高,只为更好的服务监理公司的市政工程监理.一、顶管工作坑工作坑,是掘进顶管施工的工作场所,其位置由地形、土质、管线设计、地面障碍物等因素确定,尽量选在有可利地形的坑壁原状土做后背处和检查井处,应便于排水、出土和运输,并具有堆放少量管材和临时存土的场地;单向顶进时应选在管道下游端,以利排水。1、顶管工作坑的种类工作坑有单向坑、双向坑、转向坑、多向坑、交汇坑、接收坑之分,如图 1 所示15 2 导轨 5 3 4图 1 工作坑的种类1—单向坑;2—双向坑;3 多向坑;4—转向坑;5-交汇坑单向坑是只向一个方向顶进管道的工作坑。双向坑是向两个方向顶进管的工作坑,因而可增加从一个工作坑顶进管道的有效长度。转向坑是使顶进管道改变方向的工作坑。多向坑是向多个方向顶级管道的工作坑.接收坑是不顶进管道,只用于接受管道的工作坑。若几条管道同时由一个接收坑接受,则这样的工作坑称为交汇坑.2、顶管工作坑的尺寸工作坑应有足够的空间和工作面,以保证顶管工作正常运行。工作坑个部位的尺寸按如下方法考虑。工作坑的底宽 W 和深度 H 如图 2 所示.工作坑底宽按下式计算:W = D + 2 ( B+ b )式中 W工作坑底宽度,m; D 被顶进管道的外径,m;B 管道两侧操作宽度,m, 1一般为 1.2~1。6m;2h1Hb撑板与立柱厚度之和,m,3一般采纳 0.2m;45 6 D h2 工作坑深度按下式计算: H = h1 + D + C + h2 + h3b B D B b h3式中 H 工作坑开挖深度,m;w h1 ...
