人行桥施工组织设计

人行桥施工组织设计_第1页
1/28
人行桥施工组织设计_第2页
2/28
人行桥施工组织设计_第3页
3/28

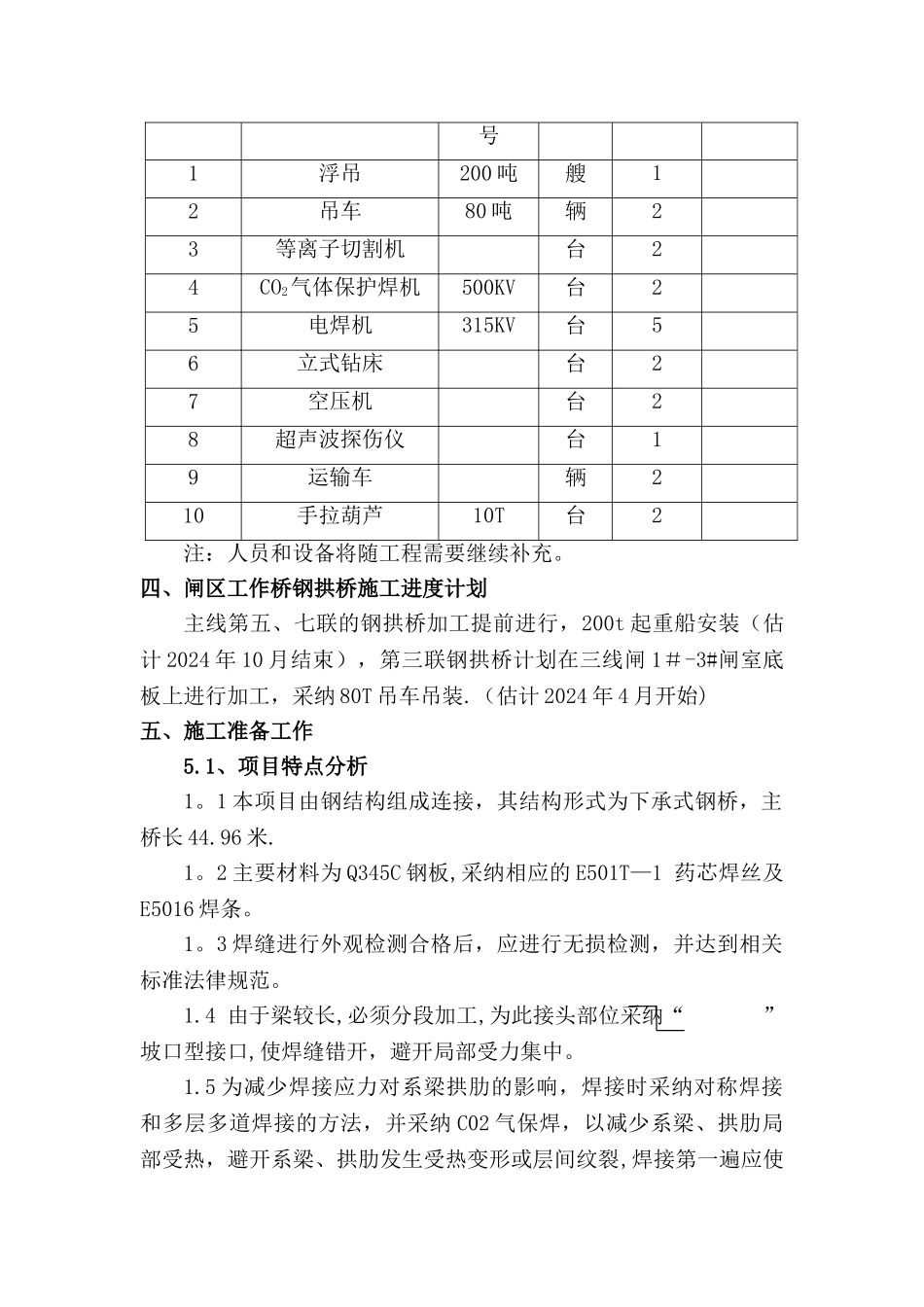

闸区工作桥钢拱桥施工技术方案一、工程概况工作桥主桥上部结构采纳下承式钢拱桥,计算跨径 44.4m,矢高 7。4m,钢材选用 Q345C.拱肋和系梁均采纳 600mm×350mm 的箱形截面,壁厚 16mm;单榀拱肋 15 根吊杆,吊杆采纳 350mm×80mm 工字形截 面 , 翼 缘 板 厚 8mm , 腹 板 厚 6mm ; 全 桥 共 17 个 横 梁 , 间 距2775mm,横梁采纳 360mm×138mm 工字形截面,翼缘板厚 16mm,腹板厚 12mm;桥面板采纳 16mm 钢板,用 5 道间隔 850mm 壁厚 6mmU 型封闭加劲肋和 2 道 10mm×100mm 的加劲肋,拱肋间设 4 道一字形风撑,风撑截面为 400mm×250mm 的箱形截面,壁厚 12mm。根据工程实际情况,主线桥第五、七联钢拱厂家提前加工,运至现场组装后 200T 起重船整体吊装,第三联钢拱桥计划在三线闸第 1#~3#闸室底板完成后,在底板上加工,吊车吊装.二、编写依据1.《京杭运河船闸扩容工程施桥三线船闸施工图设计》图纸2。《公路桥涵施工技术法律规范》 JTJ041-20003。 《钢结构工程施工质量验收法律规范》 GB50205—20014. 《钢结构高强螺栓连接的设计、施工及验收法律规范》 JGJ82—915. 《建筑钢结构焊接规程》 GB324—88 JGJ 81-2024 6。 《铁路钢桥制造及验收法律规范》 TB10212-987。 《焊接接头机械性能试验方法》 GB2649—2654三、劳动力及使用设备计划表1。劳动力计划表人员管理人员测量工试验工电工电焊工普工数量342210302。使用设备计划表序号设备名称规格型单位数量备注号1浮吊200 吨艘12吊车80 吨辆23等离子切割机台24CO2气体保护焊机500KV台25电焊机315KV台56立式钻床台27空压机台28超声波探伤仪台19运输车辆210手拉葫芦10T台2注:人员和设备将随工程需要继续补充。四、闸区工作桥钢拱桥施工进度计划主线第五、七联的钢拱桥加工提前进行,200t 起重船安装(估计 2024 年 10 月结束),第三联钢拱桥计划在三线闸 1#-3#闸室底板上进行加工,采纳 80T 吊车吊装.(估计 2024 年 4 月开始)五、施工准备工作5.1、项目特点分析1。1 本项目由钢结构组成连接,其结构形式为下承式钢桥,主桥长 44.96 米.1。2 主要材料为 Q345C 钢板,采纳相应的 E501T—1 药芯焊丝及E5016 焊条。1。3 焊缝进行外观检测合格后,应进行无损检测,并达到相关标准法律规范。1.4 由于梁较长,必须分段加工,为此接头部位采纳“ ”坡口型接口,使焊缝错开,避开局部受力集中。1.5...
