人行道精细化施工说明模板

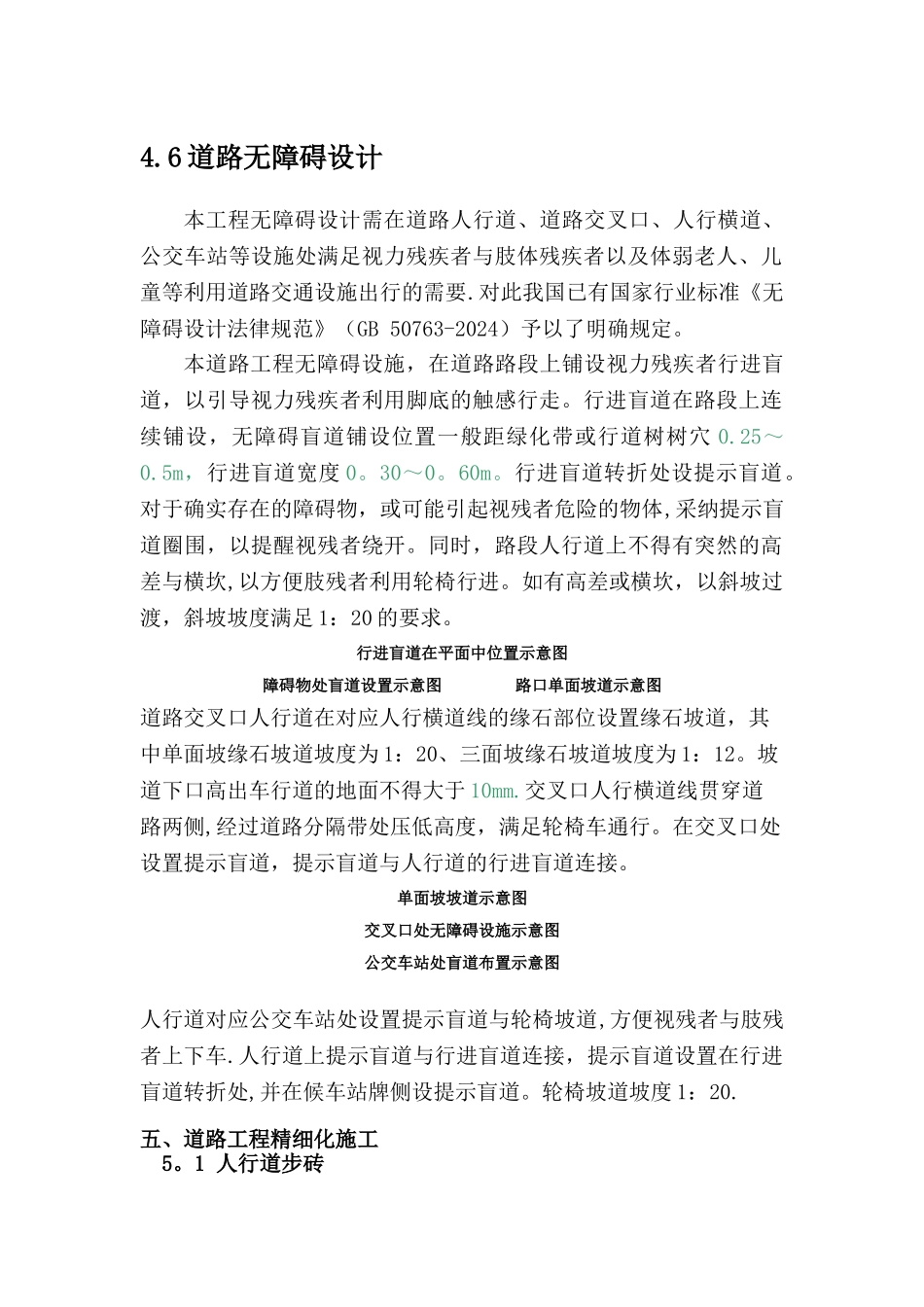

4.6 道路无障碍设计本工程无障碍设计需在道路人行道、道路交叉口、人行横道、公交车站等设施处满足视力残疾者与肢体残疾者以及体弱老人、儿童等利用道路交通设施出行的需要.对此我国已有国家行业标准《无障碍设计法律规范》（GB 50763-2024）予以了明确规定。本道路工程无障碍设施，在道路路段上铺设视力残疾者行进盲道，以引导视力残疾者利用脚底的触感行走。行进盲道在路段上连续铺设，无障碍盲道铺设位置一般距绿化带或行道树树穴 0.25～0.5m，行进盲道宽度 0。30～0。60m。行进盲道转折处设提示盲道。对于确实存在的障碍物，或可能引起视残者危险的物体,采纳提示盲道圈围，以提醒视残者绕开。同时，路段人行道上不得有突然的高差与横坎,以方便肢残者利用轮椅行进。如有高差或横坎，以斜坡过渡，斜坡坡度满足 1：20 的要求。行进盲道在平面中位置示意图障碍物处盲道设置示意图 路口单面坡道示意图道路交叉口人行道在对应人行横道线的缘石部位设置缘石坡道，其中单面坡缘石坡道坡度为 1：20、三面坡缘石坡道坡度为 1：12。坡道下口高出车行道的地面不得大于 10mm.交叉口人行横道线贯穿道路两侧,经过道路分隔带处压低高度，满足轮椅车通行。在交叉口处设置提示盲道，提示盲道与人行道的行进盲道连接。 单面坡坡道示意图交叉口处无障碍设施示意图公交车站处盲道布置示意图人行道对应公交车站处设置提示盲道与轮椅坡道,方便视残者与肢残者上下车.人行道上提示盲道与行进盲道连接，提示盲道设置在行进盲道转折处,并在候车站牌侧设提示盲道。轮椅坡道坡度 1：20.五、道路工程精细化施工5。1 人行道步砖1。平整度、接缝 人行道步砖在同一个坡向（横坡或纵坡）路段内不得出现反坡、凹槽现象，避开积水。高程误差应小于 3mm（采纳 3m 直尺量测最大高程差值）。 人行道步砖应根据设计确定的尺寸大小和拼装图案进行拼接，接缝宽度应不大于 3mm,接缝处相邻两块步砖高差应不大于 2mm,接缝采纳水泥砂浆扫缝。待步砖碾压成型后，将其表面清扫洁净.图 1—01 人行道步砖接缝要求2。到边倒角 道路红线外为建筑物时，考虑道路景观及避开局部积水，应将道路红线至路侧建筑物之间的区域铺筑人行道步砖、接上建筑物墙角.如路侧为现状(或拟建）绿化带时,在路侧接绿化带处设置一排路缘石或砌筑花坛（施工时,以设计确定的方案实施）。图 1-02 接建筑物时处理方式 图 1-03 接绿化带时处理方式3.检查井处铺装 人行道上如遇电力、电信检查井或...
