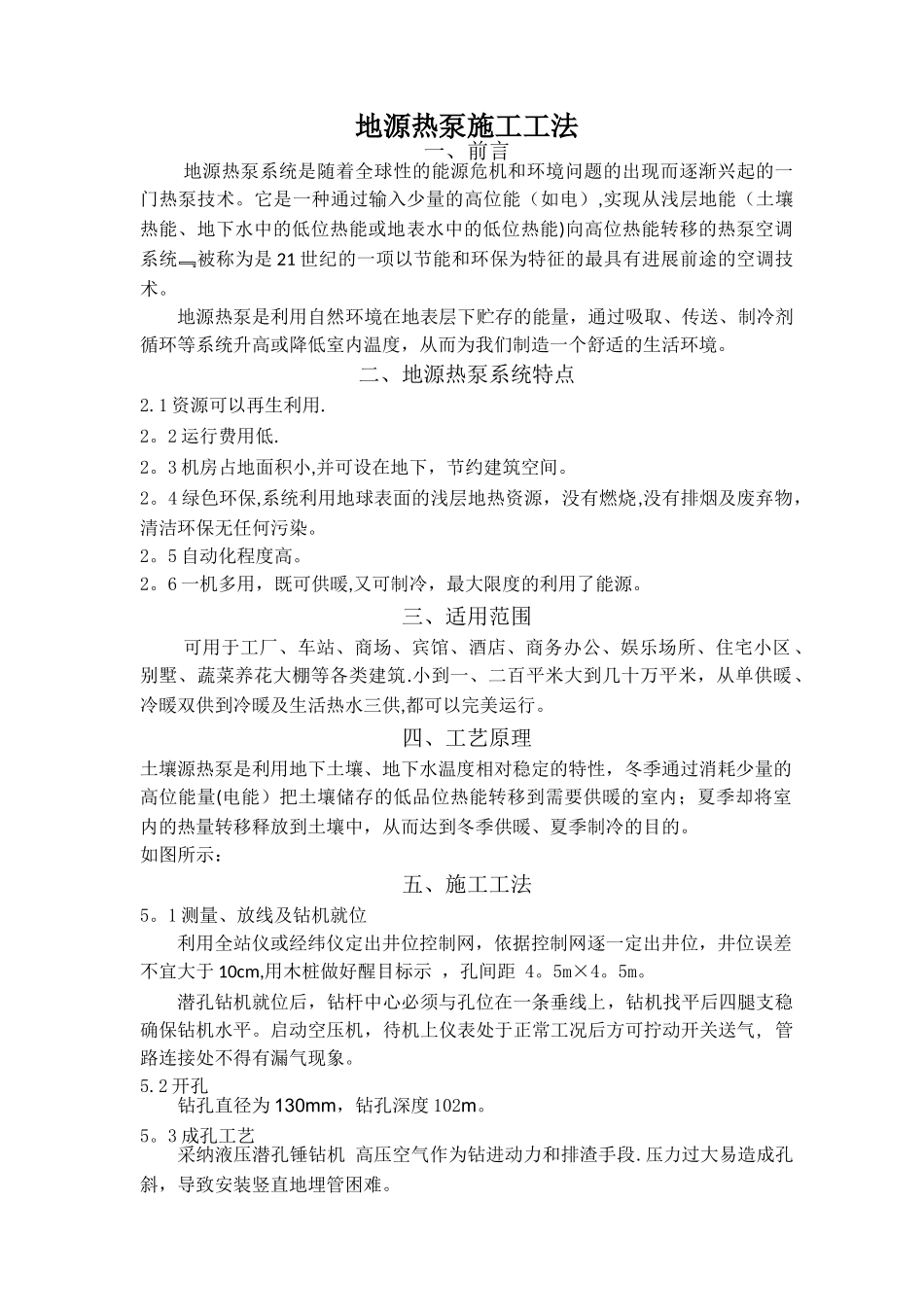

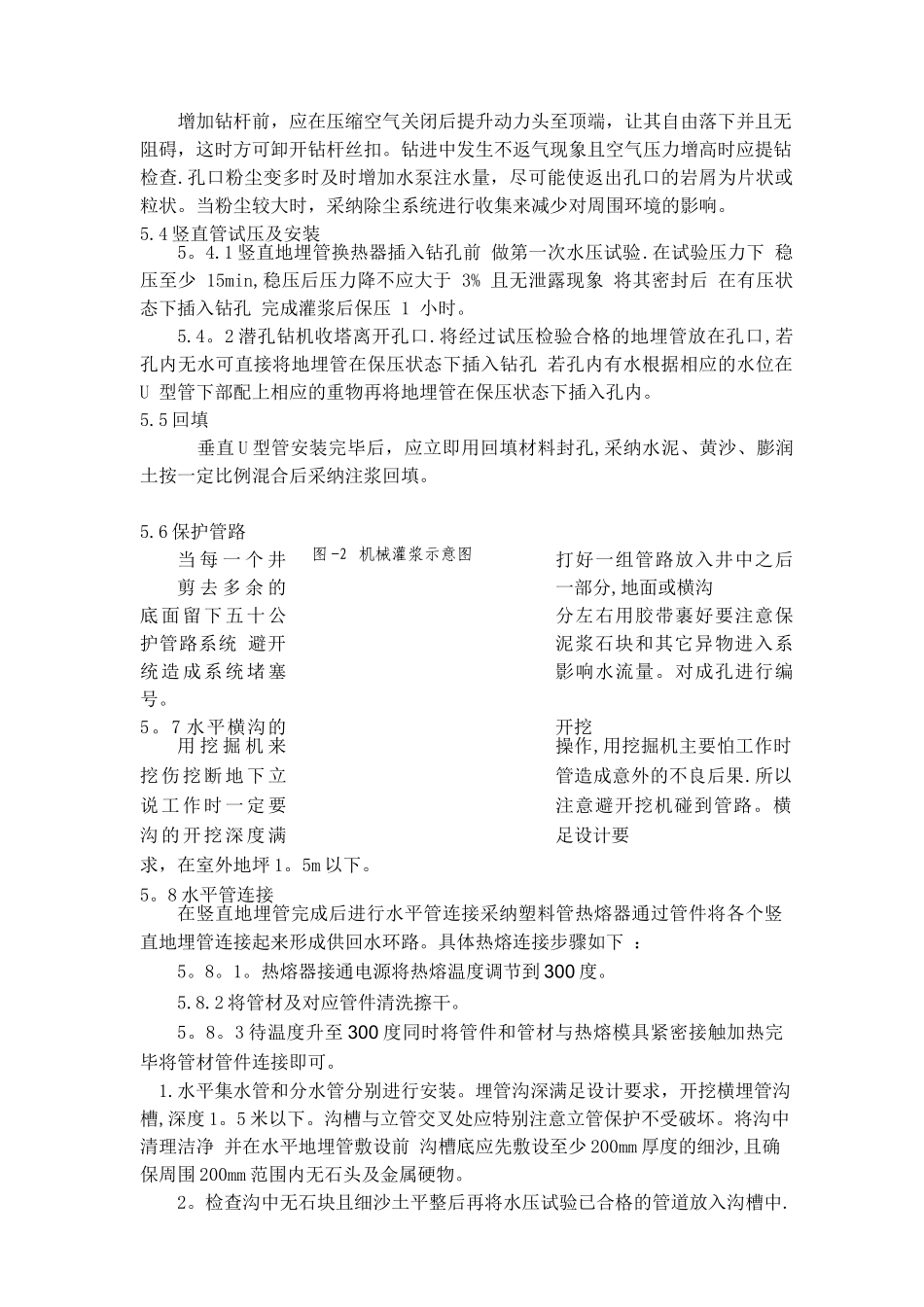

地源热泵施工工法一、前言地源热泵系统是随着全球性的能源危机和环境问题的出现而逐渐兴起的一门热泵技术。它是一种通过输入少量的高位能（如电）,实现从浅层地能（土壤热能、地下水中的低位热能或地表水中的低位热能)向高位热能转移的热泵空调系统被称为是21 世纪的一项以节能和环保为特征的最具有进展前途的空调技术。地源热泵是利用自然环境在地表层下贮存的能量，通过吸取、传送、制冷剂循环等系统升高或降低室内温度，从而为我们制造一个舒适的生活环境。二、地源热泵系统特点2.1 资源可以再生利用.2。2 运行费用低.2。3 机房占地面积小,并可设在地下，节约建筑空间。2。4 绿色环保,系统利用地球表面的浅层地热资源，没有燃烧,没有排烟及废弃物，清洁环保无任何污染。2。5 自动化程度高。2。6 一机多用，既可供暖,又可制冷，最大限度的利用了能源。三、适用范围可用于工厂、车站、商场、宾馆、酒店、商务办公、娱乐场所、住宅小区 、别墅、蔬菜养花大棚等各类建筑.小到一、二百平米大到几十万平米，从单供暖、冷暖双供到冷暖及生活热水三供,都可以完美运行。四、工艺原理土壤源热泵是利用地下土壤、地下水温度相对稳定的特性，冬季通过消耗少量的高位能量(电能）把土壤储存的低品位热能转移到需要供暖的室内；夏季却将室内的热量转移释放到土壤中，从而达到冬季供暖、夏季制冷的目的。如图所示：五、施工工法5。1 测量、放线及钻机就位利用全站仪或经纬仪定出井位控制网，依据控制网逐一定出井位，井位误差不宜大于 10cm,用木桩做好醒目标示 ，孔间距 4。5m×4。5m。潜孔钻机就位后，钻杆中心必须与孔位在一条垂线上，钻机找平后四腿支稳确保钻机水平。启动空压机，待机上仪表处于正常工况后方可拧动开关送气, 管路连接处不得有漏气现象。5.2 开孔钻孔直径为 130mm，钻孔深度 102m。5。3 成孔工艺采纳液压潜孔锤钻机 高压空气作为钻进动力和排渣手段.压力过大易造成孔斜，导致安装竖直地埋管困难。图 -2 机械灌浆示意图增加钻杆前，应在压缩空气关闭后提升动力头至顶端，让其自由落下并且无阻碍，这时方可卸开钻杆丝扣。钻进中发生不返气现象且空气压力增高时应提钻检查.孔口粉尘变多时及时增加水泵注水量，尽可能使返出孔口的岩屑为片状或粒状。当粉尘较大时，采纳除尘系统进行收集来减少对周围环境的影响。5.4 竖直管试压及安装5。4.1 竖直地埋管换热器插入钻孔前 做第一次水压试验.在试验压力下 稳压至少 15min...
