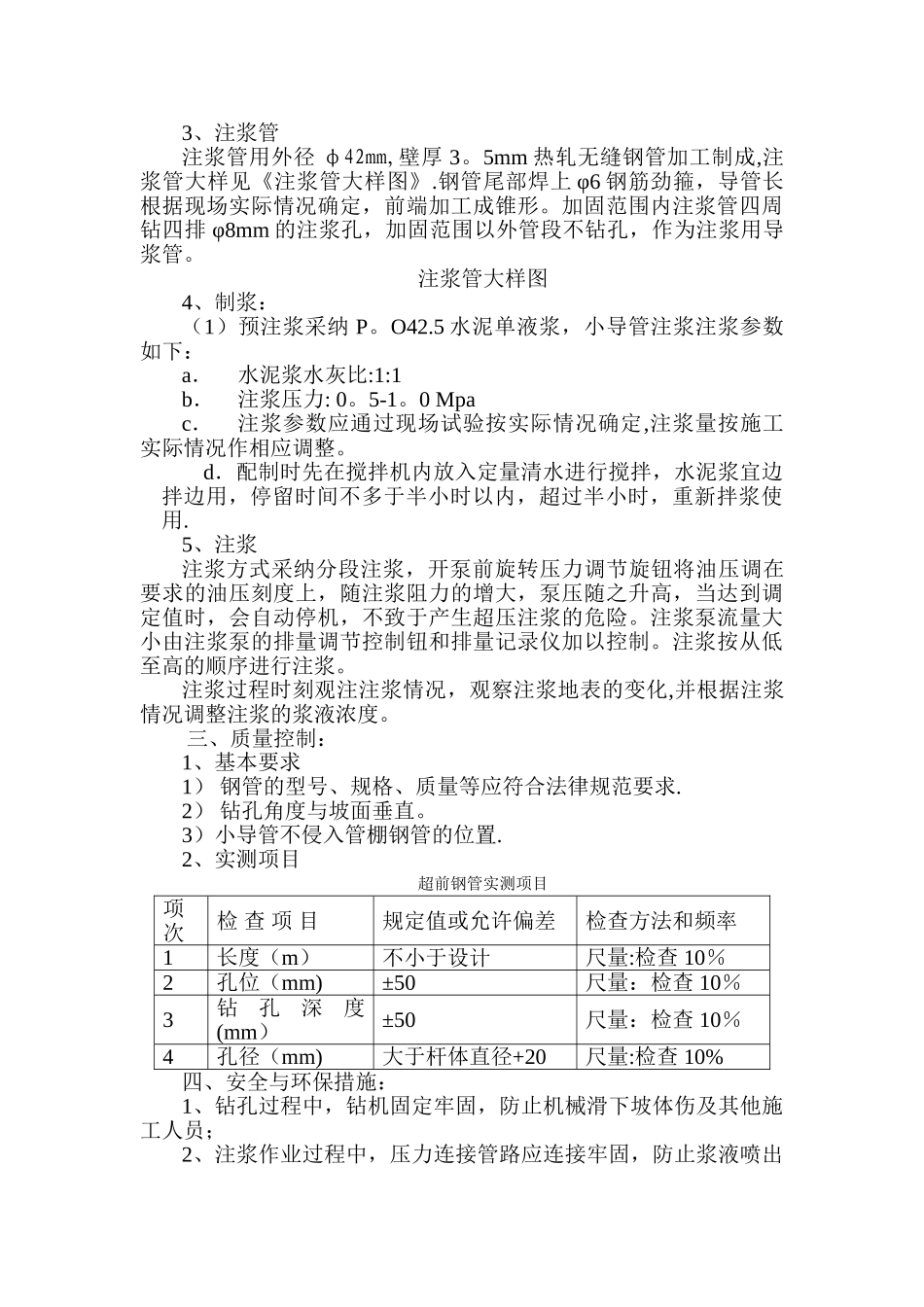

地表注浆施工方案一、 变形设计原因:吉青岭隧道左进口洞口段为 V 级围岩偏压浅埋地段.经现场实际查看隧道左线左侧、隧道右线右侧地表覆盖层比较薄,地表土体松散(种植土加风化砂），开挖跨度大，成洞困难,如不实行加强措施，开挖后，覆盖层薄的一侧极易引起大范围的半幅滑塌.管棚不足以支承上部围岩土体，而使洞身受压变形严重，直至将管棚压榻,出现洞身塌方.鉴于此，需对洞口偏压浅埋段半侧山体进行地表注浆处理。二、加固方案：由于进口地层风化严重，隧道地质除地表 20～30cm 地表种植土外，全风化层左幅进口 27m 左右，其下为强风化层。左幅进出口地段偏压严重，这种地形地质，在施工过程中极易失稳，滑塌，鉴于此,通过地表注浆加固岩体，使其板结,从而增强拱圈周边土体的强度及拉力。地表注浆采纳 φ42mm 热压无缝钢花管垂直地表坡面打入土体，并压注水泥浆液，水泥浆液向周围土体扩散，达到加固和板结土体的目的。钢花管梅花型布置，间距为 100cm.加固范围：左幅左侧边坡坡体纵向长度 25 米，竖向为斜坡长度(从地表至坡顶）面积:750m2.后附《吉青岭隧道进口左线地表注浆小导管断面布置》。三、施工方案：地表注浆施工工艺见下图所示：地表预注浆施工工艺框图施工工序说明：1）、施工准备:1、标注注浆加固范围.在左幅左幅山体、右幅右侧山体坡面上打设间距离 3～5m 的木桩圈定注浆范围。2、清理注浆地表.清除注浆坡面上的阻碍注浆的杂物，清理中尽量不破坏地表植被，保持山体的自然风貌。3、地注浆坡面上按间距 1 米，进行注浆布点.布点按梅花型布置，并在各注浆点钉设小木桩.4、计算各点的打设角度和深度.测量注浆范围内的各注浆点的坐标及高程，按比例绘制该断面的横断面的 CAD 剖面图,计算该注浆点的角度，确定注浆深度。注浆钢花管采纳 8 米的 φ42mm 的钢花管，对于钢花管与管棚间有冲突的地方，实际打入深度控制开挖轮廓外 60cm，防止钢花管与管棚钢管冲突.2）、地表注浆1、钻孔：采纳风枪在注浆点位钻孔，钻进设前调整好钻入角度,钻孔过程中常常检查钻入角度,以防偏孔.2、扫孔为保证注浆效果，地表注浆采纳两次扫孔分段注浆的方式。钻孔完毕后，采纳后退式方式扫孔一遍，，清孔完毕后,再将钻杆插入孔底，重复扫孔一次即可。 地表清理确定注浆范围布孔 / 施钻两次扫孔安设送浆管 / 止浆塞注浆注浆检查：至设计压力结束安装调试注浆泵制备浆液配合比设计3、注浆管注浆管用外径 φ42mm,壁厚 3。5mm 热轧无...
