地铁施工临时用电施工组织设计

地铁施工临时用电施工组织设计_第1页
1/13
地铁施工临时用电施工组织设计_第2页
2/13
地铁施工临时用电施工组织设计_第3页
3/13

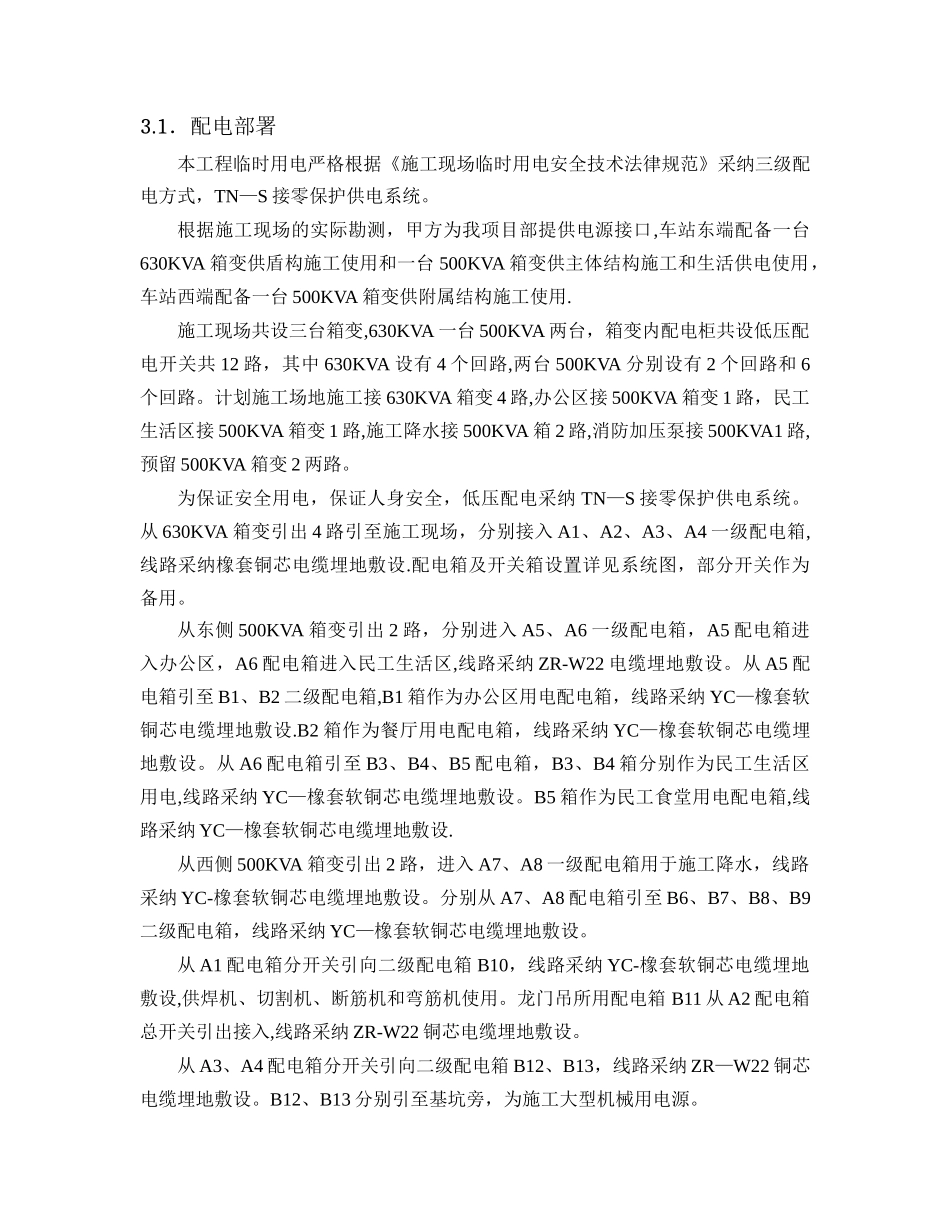

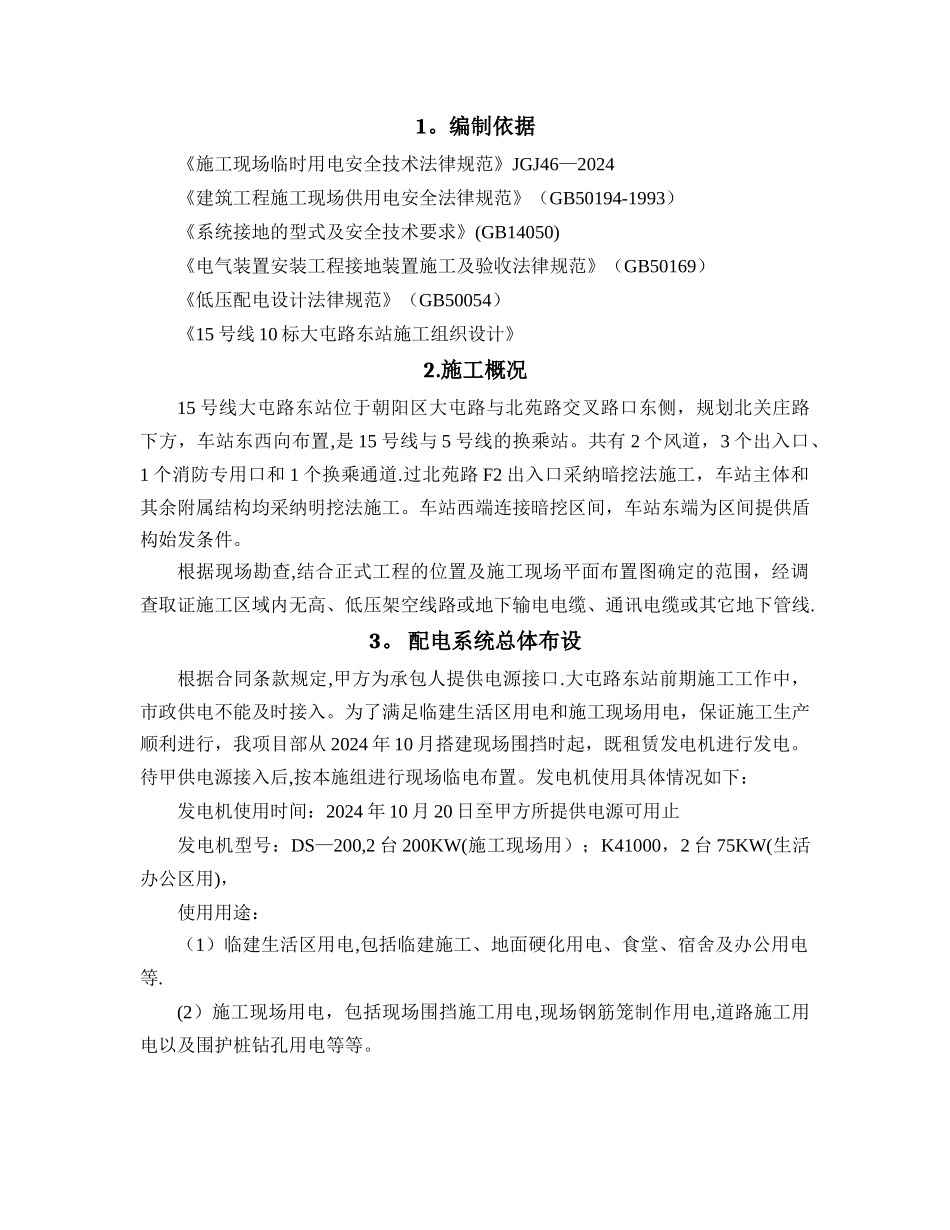

目录1. 编制依据 12。 施工概况 23。 配电概况 33。1.配电部署 33。2.电缆埋设的要求 44。 负荷计算 64.1. 用电机具负荷表 64。2.电负荷计算 74。3.电缆规格计算 95. 三级配电布置、系统图 116. 接地装置设计 126.1.安装部位 126.2.接地装置设计 126。3.接地装置的连接 126。4.接地装置电阻值要求 137。 安全用电技术措施与防火措施 147。1.对电气工作人员(电工 )的基本要求 147。2.安全措施 147。3.配电箱的防护措施 157。4.配电装置的安全 167。5.防火措施 167。6.电焊机的安全使用要求 178。 施工现场用电工程总平面图 181。编制依据《施工现场临时用电安全技术法律规范》JGJ46—2024《建筑工程施工现场供用电安全法律规范》(GB50194-1993)《系统接地的型式及安全技术要求》(GB14050)《电气装置安装工程接地装置施工及验收法律规范》(GB50169)《低压配电设计法律规范》(GB50054)《15 号线 10 标大屯路东站施工组织设计》2.施工概况15 号线大屯路东站位于朝阳区大屯路与北苑路交叉路口东侧,规划北关庄路下方,车站东西向布置,是 15 号线与 5 号线的换乘站。共有 2 个风道,3 个出入口、1 个消防专用口和 1 个换乘通道.过北苑路 F2 出入口采纳暗挖法施工,车站主体和其余附属结构均采纳明挖法施工。车站西端连接暗挖区间,车站东端为区间提供盾构始发条件。根据现场勘查,结合正式工程的位置及施工现场平面布置图确定的范围,经调查取证施工区域内无高、低压架空线路或地下输电电缆、通讯电缆或其它地下管线.3。 配电系统总体布设根据合同条款规定,甲方为承包人提供电源接口.大屯路东站前期施工工作中,市政供电不能及时接入。为了满足临建生活区用电和施工现场用电,保证施工生产顺利进行,我项目部从 2024 年 10 月搭建现场围挡时起,既租赁发电机进行发电。待甲供电源接入后,按本施组进行现场临电布置。发电机使用具体情况如下:发电机使用时间:2024 年 10 月 20 日至甲方所提供电源可用止发电机型号:DS—200,2 台 200KW(施工现场用);K41000,2 台 75KW(生活办公区用),使用用途:(1)临建生活区用电,包括临建施工、地面硬化用电、食堂、宿舍及办公用电等.(2)施工现场用电,包括现场围挡施工用电,现场钢筋笼制作用电,道路施工用电以及围护桩钻孔用电等等。3.1.配电部署本工程临时用电严格根据《施工现场临时用电安全技术法律规范》采纳三级配电方...
