地铁车站技术交底

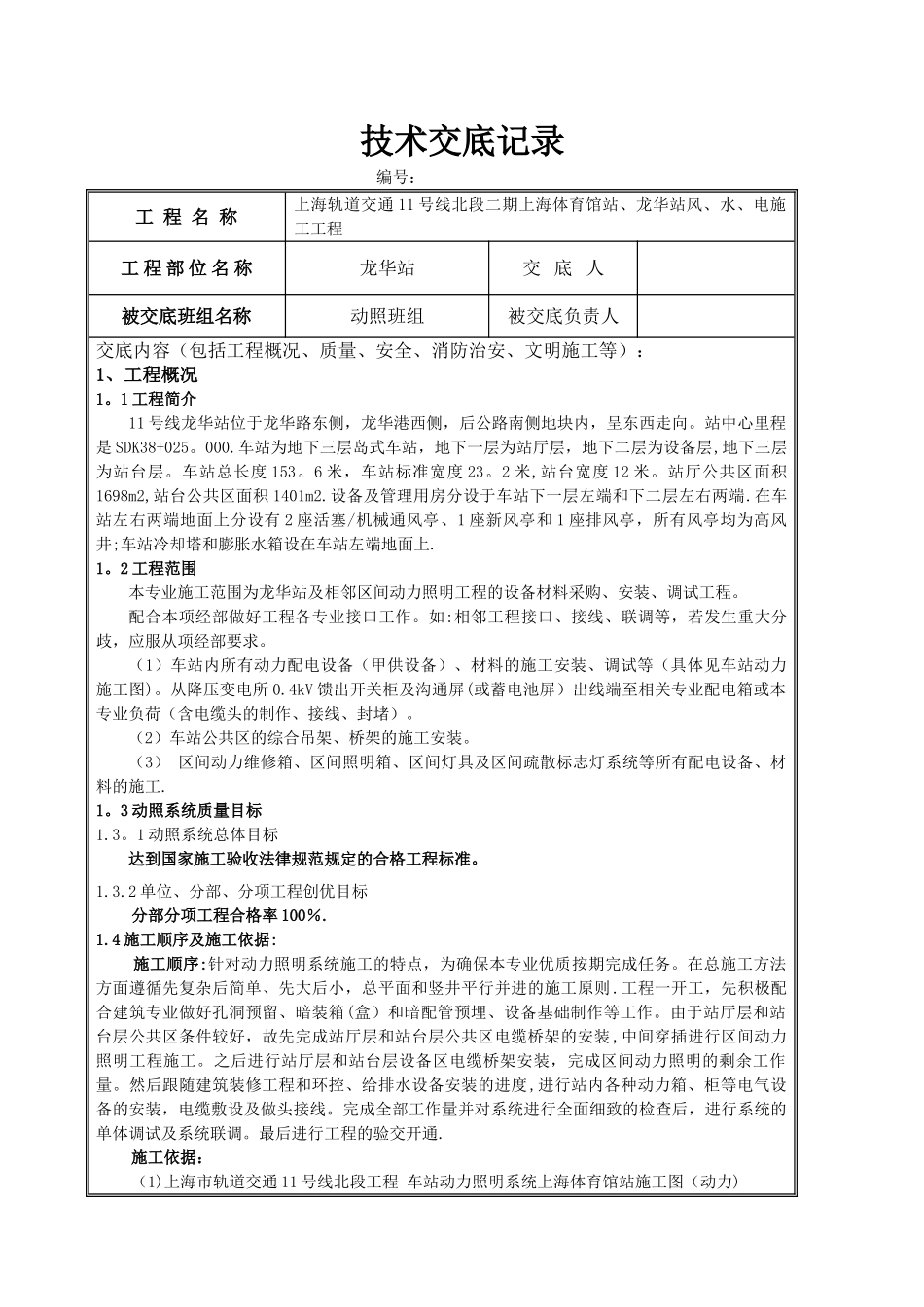

地铁车站技术交底_第1页
1/11

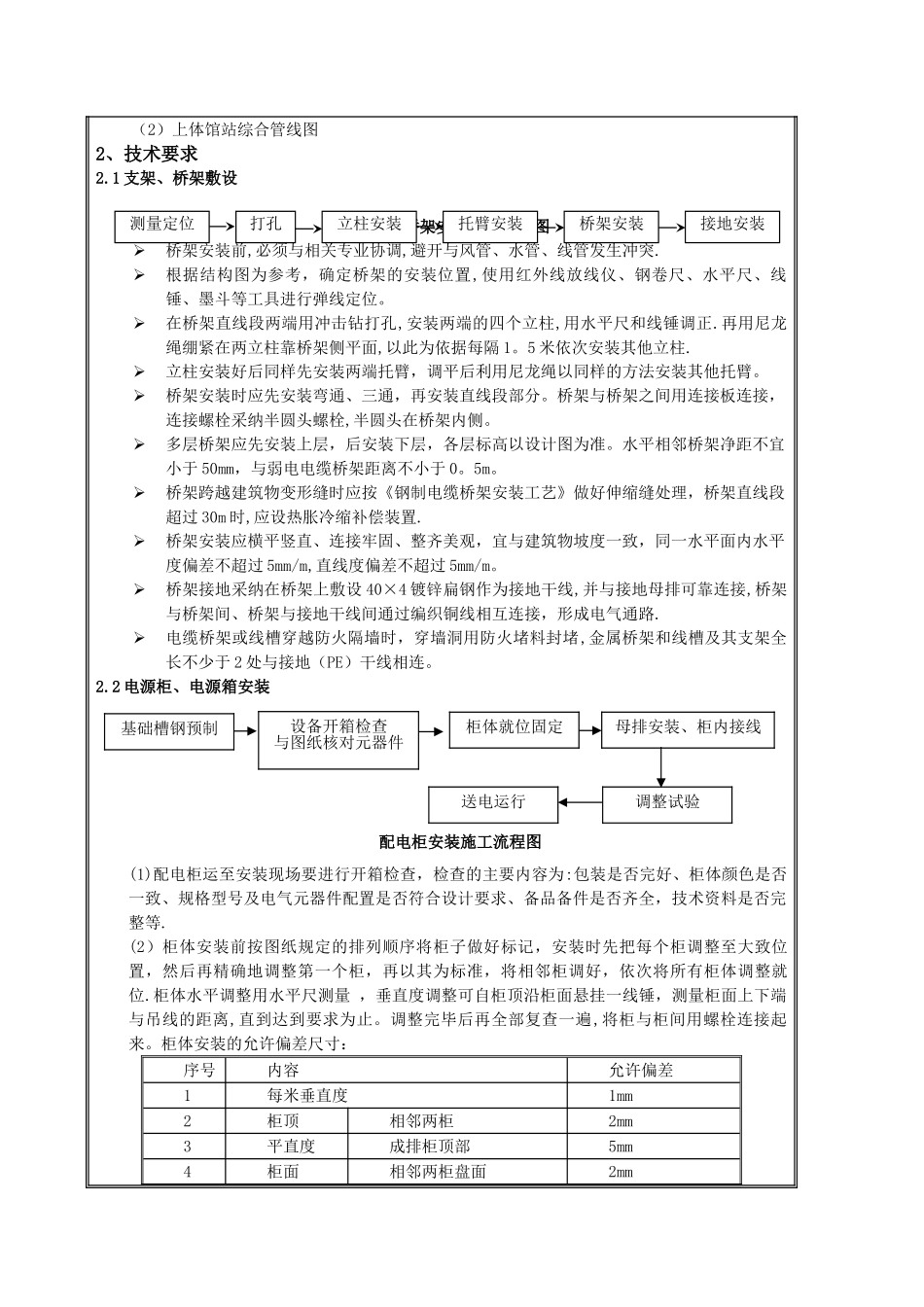

地铁车站技术交底_第2页
2/11

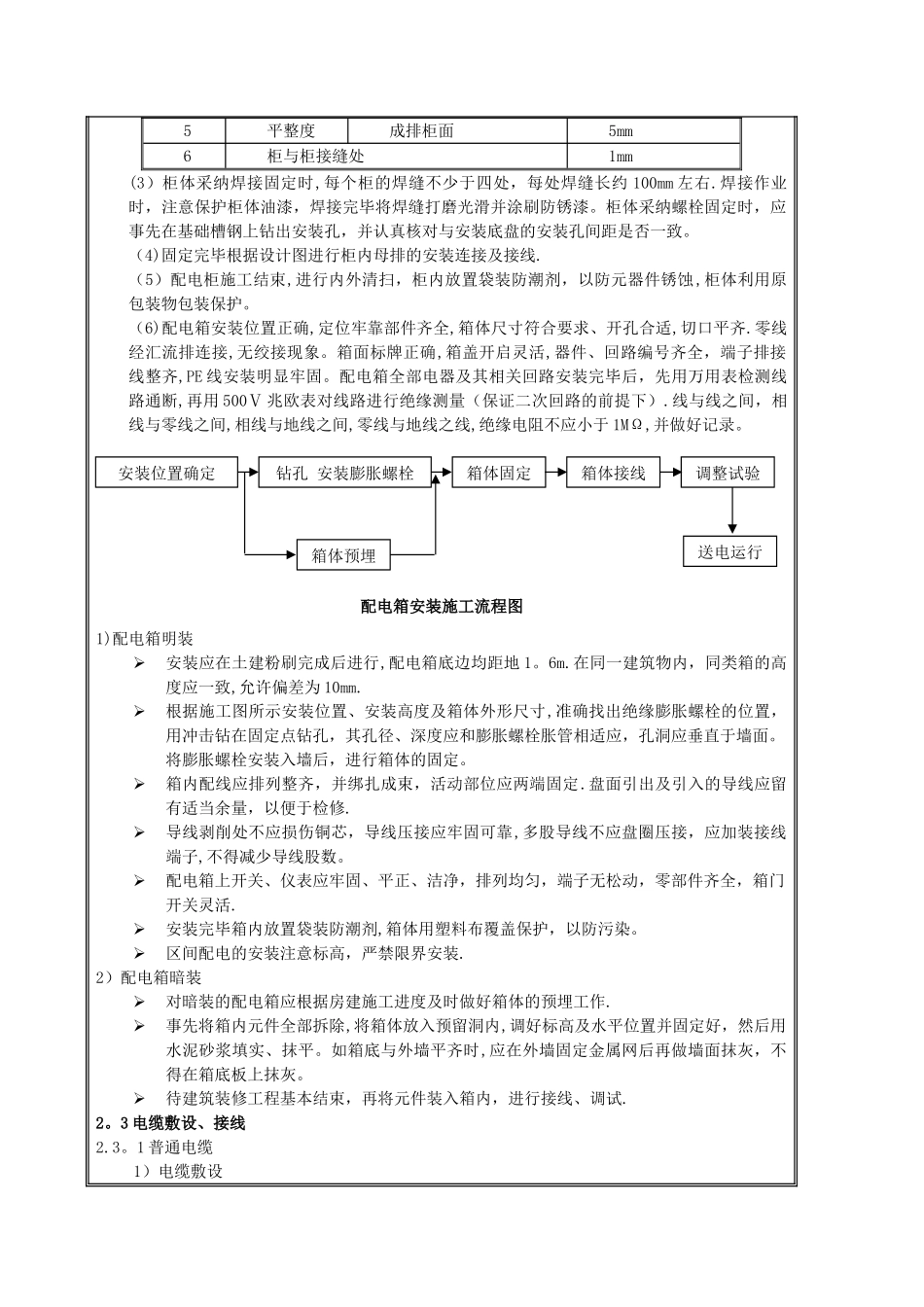

地铁车站技术交底_第3页
3/11
技术交底记录编号:工 程 名 称上海轨道交通 11 号线北段二期上海体育馆站、龙华站风、水、电施工工程工 程 部 位 名 称龙华站交 底 人被交底班组名称动照班组被交底负责人交底内容(包括工程概况、质量、安全、消防治安、文明施工等):1、工程概况1。1 工程简介11 号线龙华站位于龙华路东侧,龙华港西侧,后公路南侧地块内,呈东西走向。站中心里程是 SDK38+025。000.车站为地下三层岛式车站,地下一层为站厅层,地下二层为设备层,地下三层为站台层。车站总长度 153。6 米,车站标准宽度 23。2 米,站台宽度 12 米。站厅公共区面积1698m2,站台公共区面积 1401m2.设备及管理用房分设于车站下一层左端和下二层左右两端.在车站左右两端地面上分设有 2 座活塞/机械通风亭、1 座新风亭和 1 座排风亭,所有风亭均为高风井;车站冷却塔和膨胀水箱设在车站左端地面上.1。2 工程范围本专业施工范围为龙华站及相邻区间动力照明工程的设备材料采购、安装、调试工程。配合本项经部做好工程各专业接口工作。如:相邻工程接口、接线、联调等,若发生重大分歧,应服从项经部要求。(1)车站内所有动力配电设备(甲供设备)、材料的施工安装、调试等(具体见车站动力施工图)。从降压变电所 0.4kV 馈出开关柜及沟通屏(或蓄电池屏)出线端至相关专业配电箱或本专业负荷(含电缆头的制作、接线、封堵)。(2)车站公共区的综合吊架、桥架的施工安装。(3) 区间动力维修箱、区间照明箱、区间灯具及区间疏散标志灯系统等所有配电设备、材料的施工.1。3 动照系统质量目标1.3。1 动照系统总体目标达到国家施工验收法律规范规定的合格工程标准。1.3.2 单位、分部、分项工程创优目标分部分项工程合格率 100%.1.4 施工顺序及施工依据:施工顺序:针对动力照明系统施工的特点,为确保本专业优质按期完成任务。在总施工方法方面遵循先复杂后简单、先大后小,总平面和竖井平行并进的施工原则.工程一开工,先积极配合建筑专业做好孔洞预留、暗装箱(盒)和暗配管预埋、设备基础制作等工作。由于站厅层和站台层公共区条件较好,故先完成站厅层和站台层公共区电缆桥架的安装 ,中间穿插进行区间动力照明工程施工。之后进行站厅层和站台层设备区电缆桥架安装,完成区间动力照明的剩余工作量。然后跟随建筑装修工程和环控、给排水设备安装的进度,进行站内各种动力箱、柜等电气设备的安装,电缆敷设及做头接线。完成全部工作量并对系统进行全面细致...
