地面深孔注浆方案VIP专享

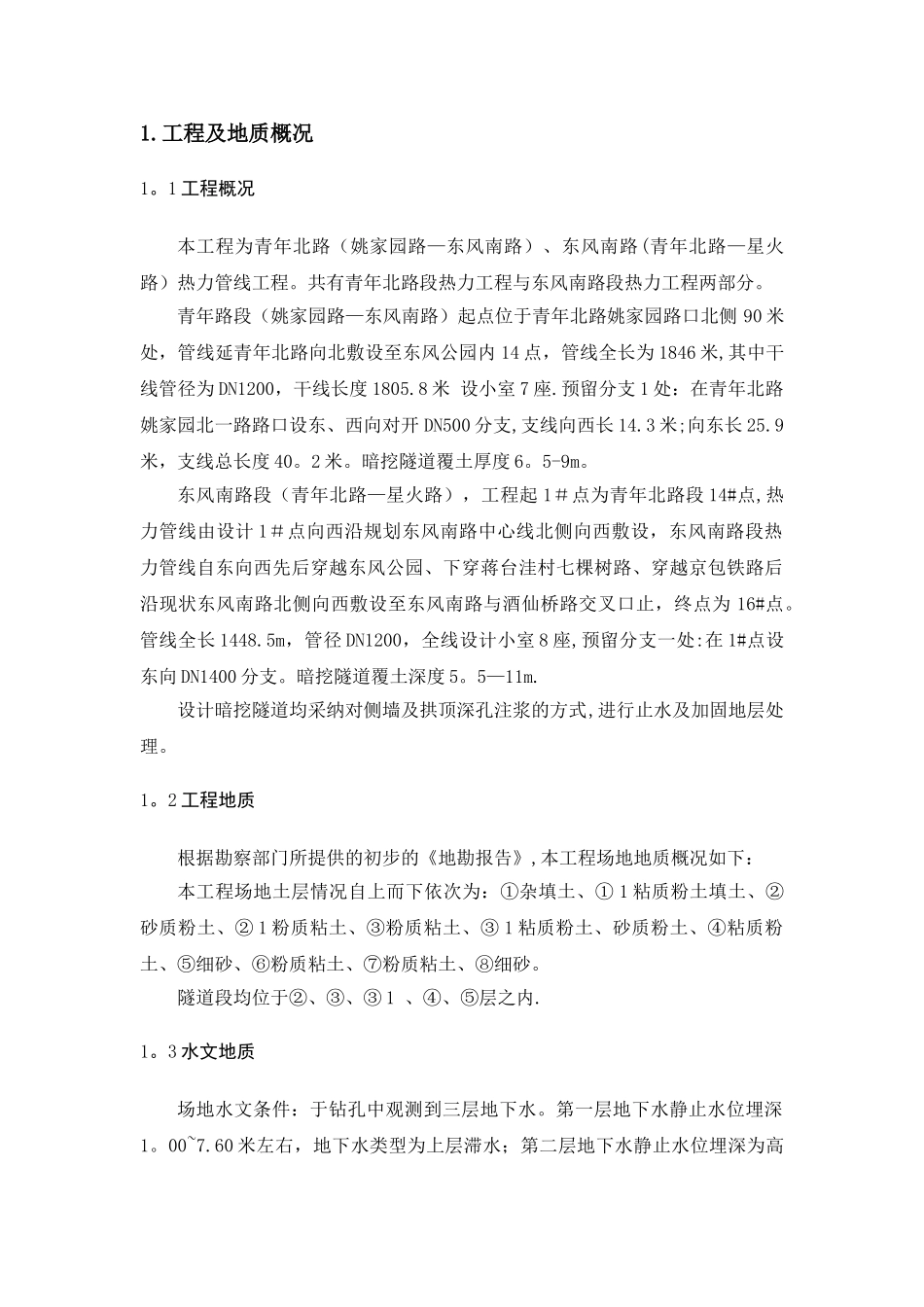

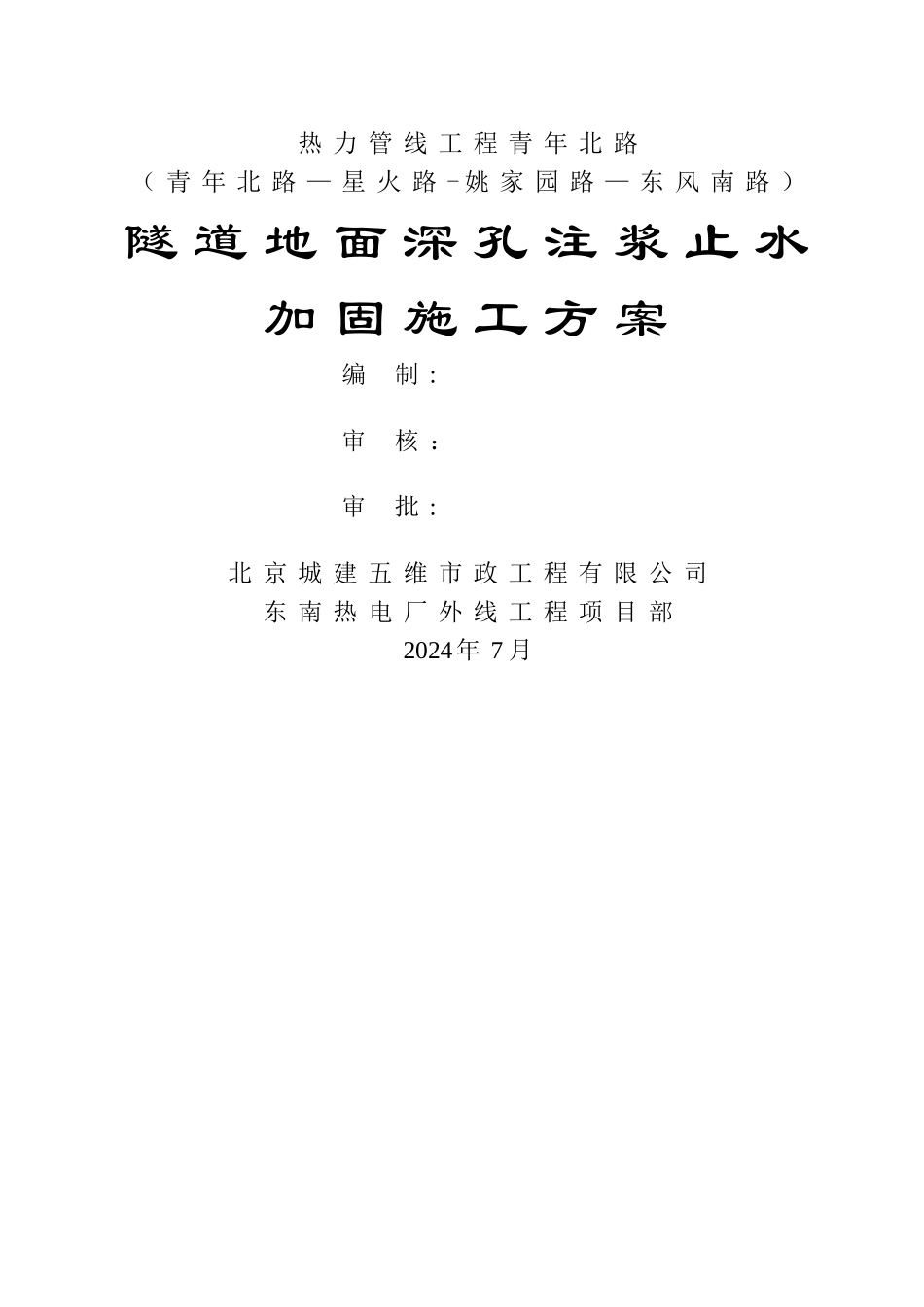

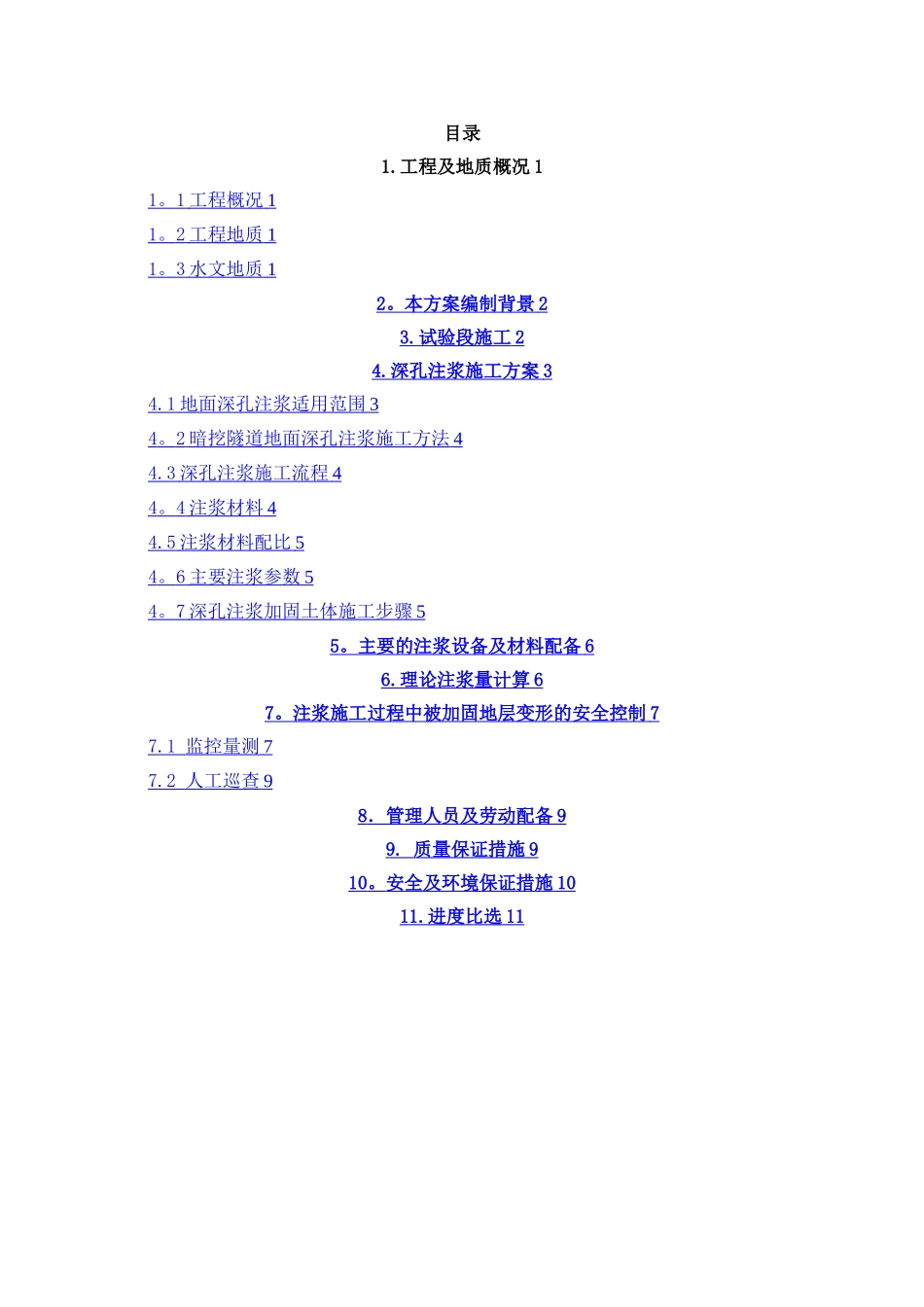

热 力 管 线 工 程 青 年 北 路（ 青 年 北 路 — 星 火 路 - 姚 家 园 路 — 东 风 南 路 ）隧 道 地 面 深 孔 注 浆 止 水加 固 施 工 方 案编 制 :审 核 ：审 批 :北 京 城 建 五 维 市 政 工 程 有 限 公 司东 南 热 电 厂 外 线 工 程 项 目 部2024年 7 月目录1.工程及地质概况 11 。 1 工程概况 1 1 。 2 工程地质 1 1 。 3 水文地质 1 2 。 本方案编制背景 2 3. 试验段施工 2 4. 深孔注浆施工方案 3 4.1 地面深孔注浆适用范围 3 4 。 2 暗挖隧道地面深孔注浆施工方法 4 4.3 深孔注浆施工流程 4 4 。 4 注浆材料 4 4.5 注浆材料配比 5 4 。 6 主要注浆参数 5 4 。 7 深孔注浆加固土体施工步骤 5 5 。 主要的注浆设备及材料配备 6 6. 理论注浆量计算 6 7 。 注浆施工过程中被加固地层变形的安全控制 7 7.1 监控量测 7 7.2 人工巡查 9 8 ．管理人员及劳动配备 9 9. 质量保证措施 9 10 。 安全及环境保证措施 10 11. 进度比选 11 1.工程及地质概况1。1 工程概况本工程为青年北路（姚家园路—东风南路）、东风南路(青年北路—星火路）热力管线工程。共有青年北路段热力工程与东风南路段热力工程两部分。青年路段（姚家园路—东风南路）起点位于青年北路姚家园路口北侧 90 米处，管线延青年北路向北敷设至东风公园内 14 点，管线全长为 1846 米,其中干线管径为 DN1200，干线长度 1805.8 米 设小室 7 座.预留分支 1 处：在青年北路姚家园北一路路口设东、西向对开 DN500 分支,支线向西长 14.3 米;向东长 25.9米，支线总长度 40。2 米。暗挖隧道覆土厚度 6。5-9m。东风南路段（青年北路—星火路），工程起 1＃点为青年北路段 14#点,热力管线由设计 1＃点向西沿规划东风南路中心线北侧向西敷设，东风南路段热力管线自东向西先后穿越东风公园、下穿蒋台洼村七棵树路、穿越京包铁路后沿现状东风南路北侧向西敷设至东风南路与酒仙桥路交叉口止，终点为 16#点。管线全长 1448.5m，管径 DN1200，全线设计小室 8 座,预留分支一处:在 1#点设东向 DN1400 分支。暗挖隧道覆土深度 5。5—11m.设计暗挖隧道均采纳对侧墙及拱顶深孔注浆的方式,进行止水及加固地层处理。1。2 工程地质根据勘察部门所提供的初步的《地勘报告》,本工程场地地质概况如下：本...
