型钢柱施工要点

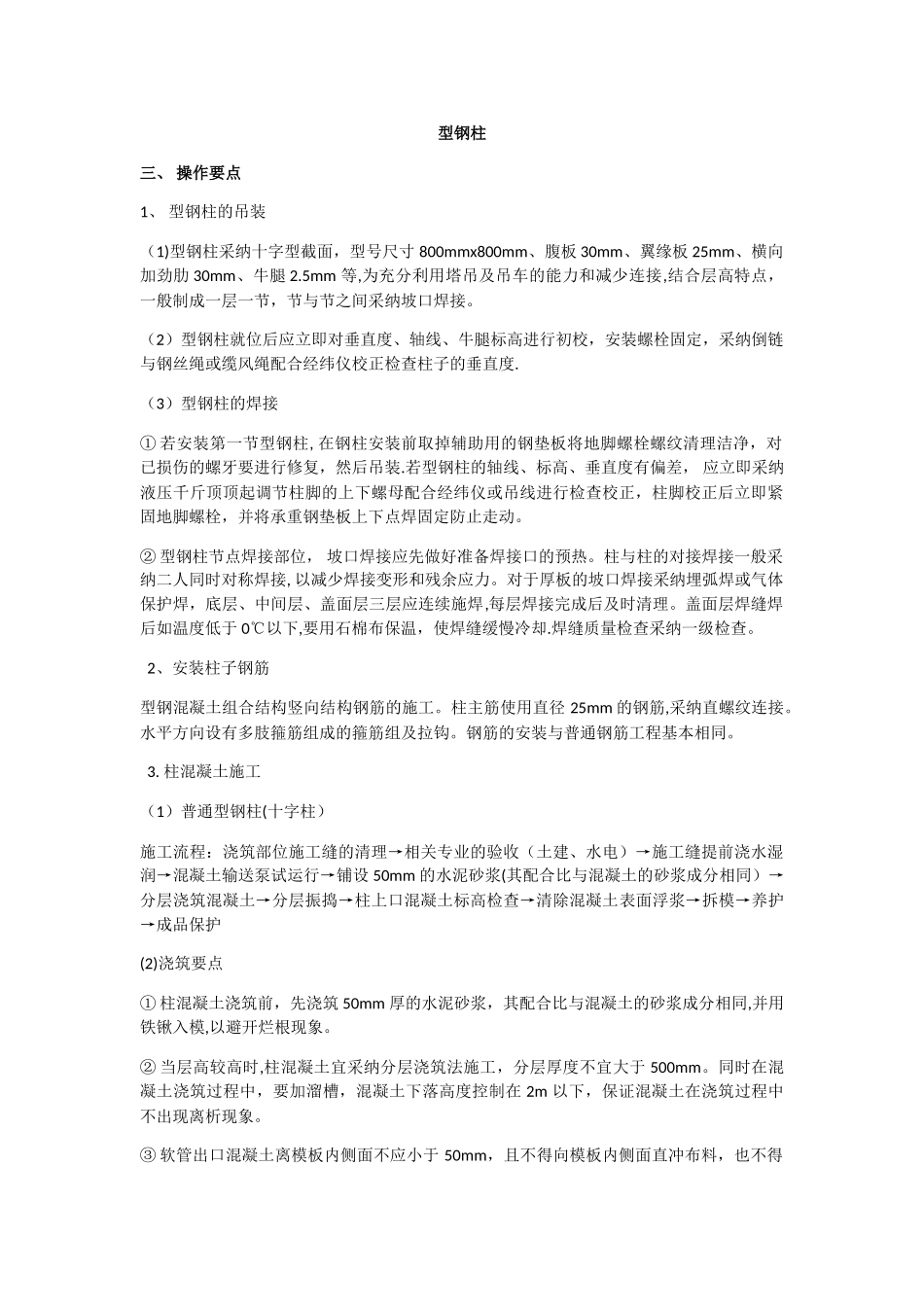

型钢柱施工要点_第1页
1/3

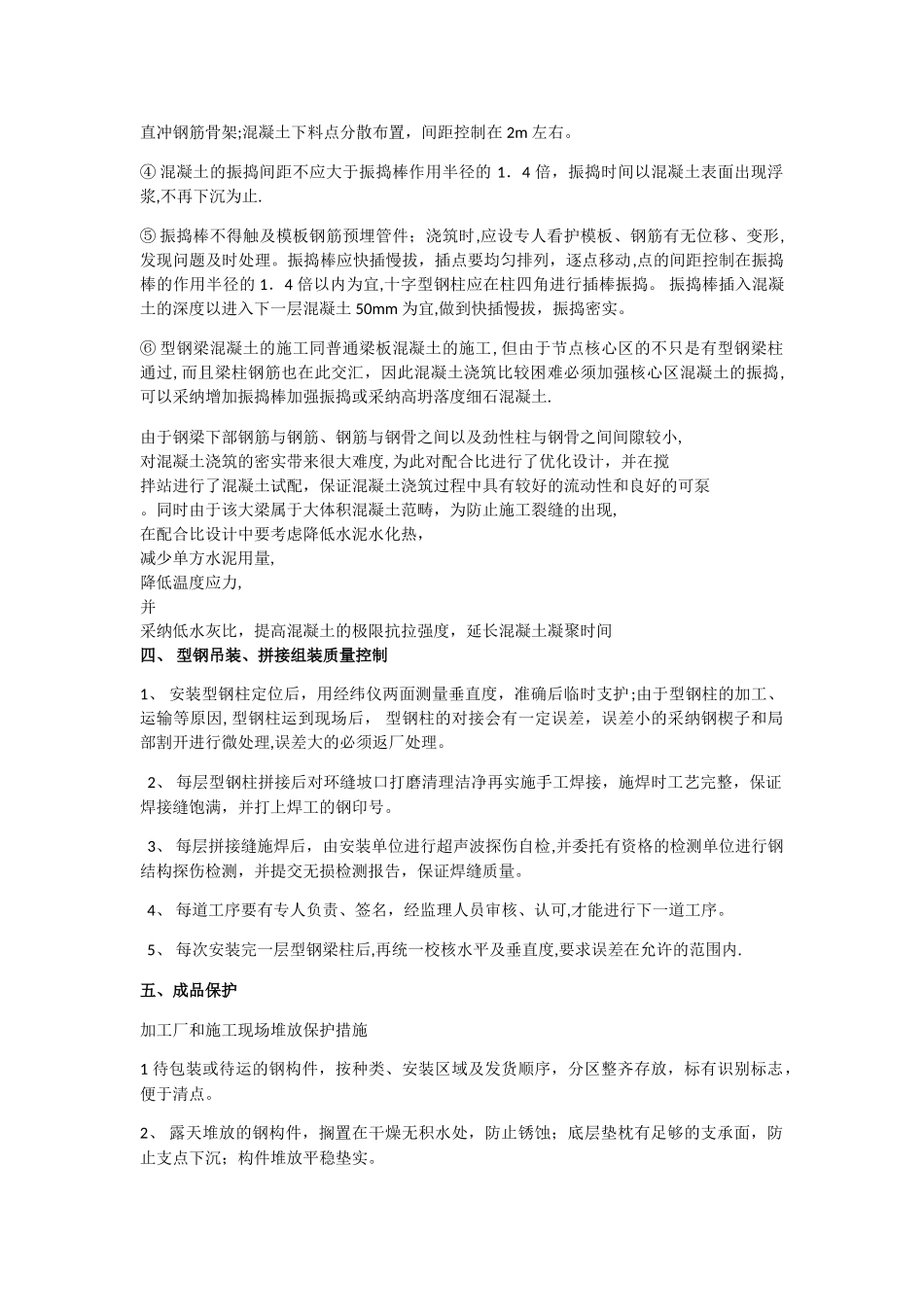

型钢柱施工要点_第2页
2/3
型钢柱施工要点_第3页
3/3
型钢柱三、 操作要点1、 型钢柱的吊装(1)型钢柱采纳十字型截面,型号尺寸 800mmx800mm、腹板 30mm、翼缘板 25mm、横向加劲肋 30mm、牛腿 2.5mm 等,为充分利用塔吊及吊车的能力和减少连接,结合层高特点,一般制成一层一节,节与节之间采纳坡口焊接。(2)型钢柱就位后应立即对垂直度、轴线、牛腿标高进行初校,安装螺栓固定,采纳倒链与钢丝绳或缆风绳配合经纬仪校正检查柱子的垂直度.(3)型钢柱的焊接① 若安装第一节型钢柱, 在钢柱安装前取掉辅助用的钢垫板将地脚螺栓螺纹清理洁净,对已损伤的螺牙要进行修复,然后吊装.若型钢柱的轴线、标高、垂直度有偏差, 应立即采纳液压千斤顶顶起调节柱脚的上下螺母配合经纬仪或吊线进行检查校正,柱脚校正后立即紧固地脚螺栓,并将承重钢垫板上下点焊固定防止走动。② 型钢柱节点焊接部位, 坡口焊接应先做好准备焊接口的预热。柱与柱的对接焊接一般采纳二人同时对称焊接, 以减少焊接变形和残余应力。对于厚板的坡口焊接采纳埋弧焊或气体保护焊,底层、中间层、盖面层三层应连续施焊,每层焊接完成后及时清理。盖面层焊缝焊后如温度低于 0℃以下,要用石棉布保温,使焊缝缓慢冷却.焊缝质量检查采纳一级检查。 2、安装柱子钢筋型钢混凝土组合结构竖向结构钢筋的施工。柱主筋使用直径 25mm 的钢筋,采纳直螺纹连接。水平方向设有多肢箍筋组成的箍筋组及拉钩。钢筋的安装与普通钢筋工程基本相同。 3. 柱混凝土施工(1)普通型钢柱(十字柱)施工流程:浇筑部位施工缝的清理→相关专业的验收(土建、水电)→施工缝提前浇水湿润→混凝土输送泵试运行→铺设 50mm 的水泥砂浆(其配合比与混凝土的砂浆成分相同)→分层浇筑混凝土→分层振捣→柱上口混凝土标高检查→清除混凝土表面浮浆→拆模→养护→成品保护(2)浇筑要点① 柱混凝土浇筑前,先浇筑 50mm 厚的水泥砂浆,其配合比与混凝土的砂浆成分相同,并用铁锹入模,以避开烂根现象。② 当层高较高时,柱混凝土宜采纳分层浇筑法施工,分层厚度不宜大于 500mm。同时在混凝土浇筑过程中,要加溜槽,混凝土下落高度控制在 2m 以下,保证混凝土在浇筑过程中不出现离析现象。③ 软管出口混凝土离模板内侧面不应小于 50mm,且不得向模板内侧面直冲布料,也不得直冲钢筋骨架;混凝土下料点分散布置,间距控制在 2m 左右。④ 混凝土的振捣间距不应大于振捣棒作用半径的 1.4 倍,振捣时间以混凝土表面出现浮浆,不再下沉为止.⑤ 振捣棒不...
