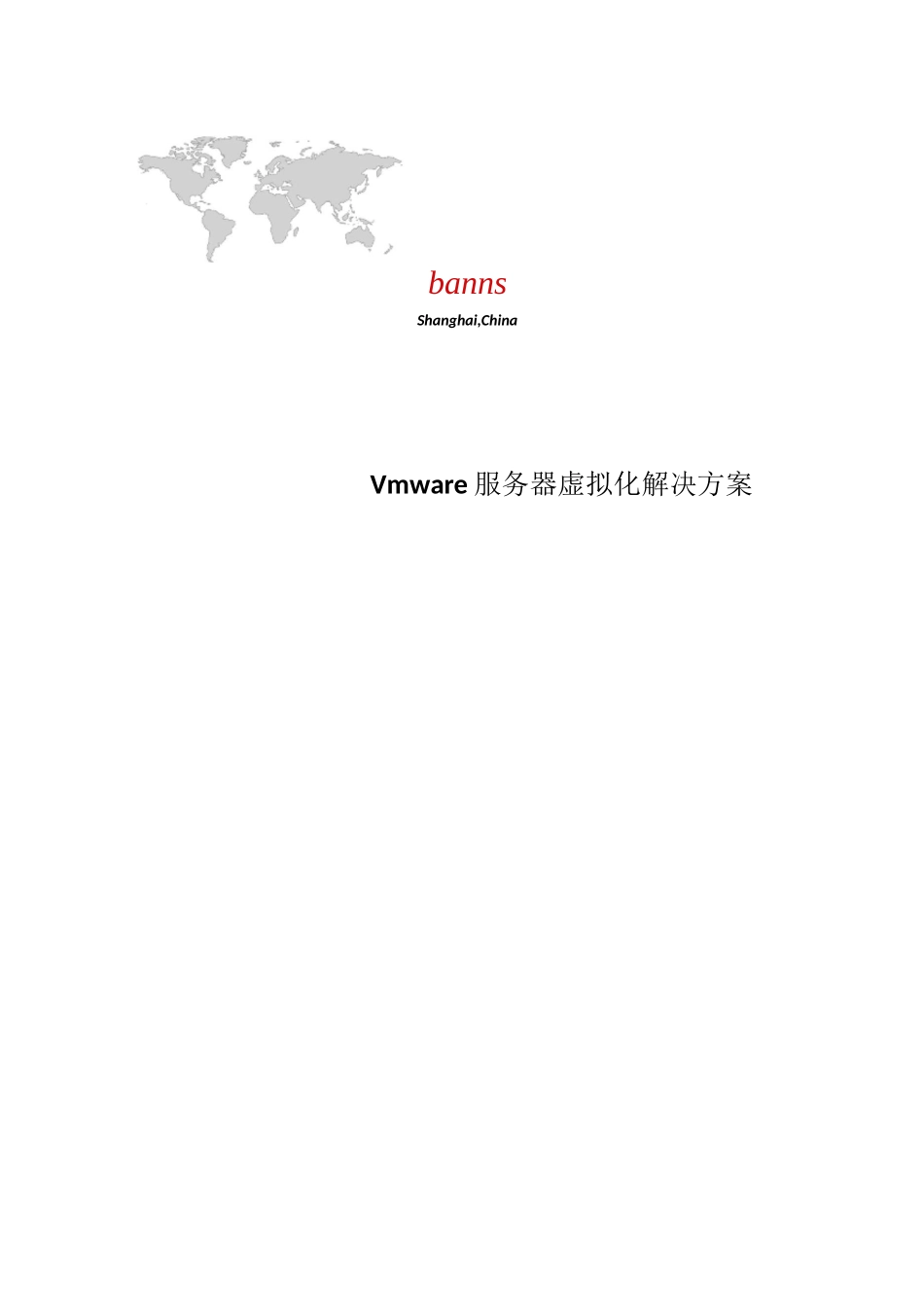

服务器虚拟化解决方案设计

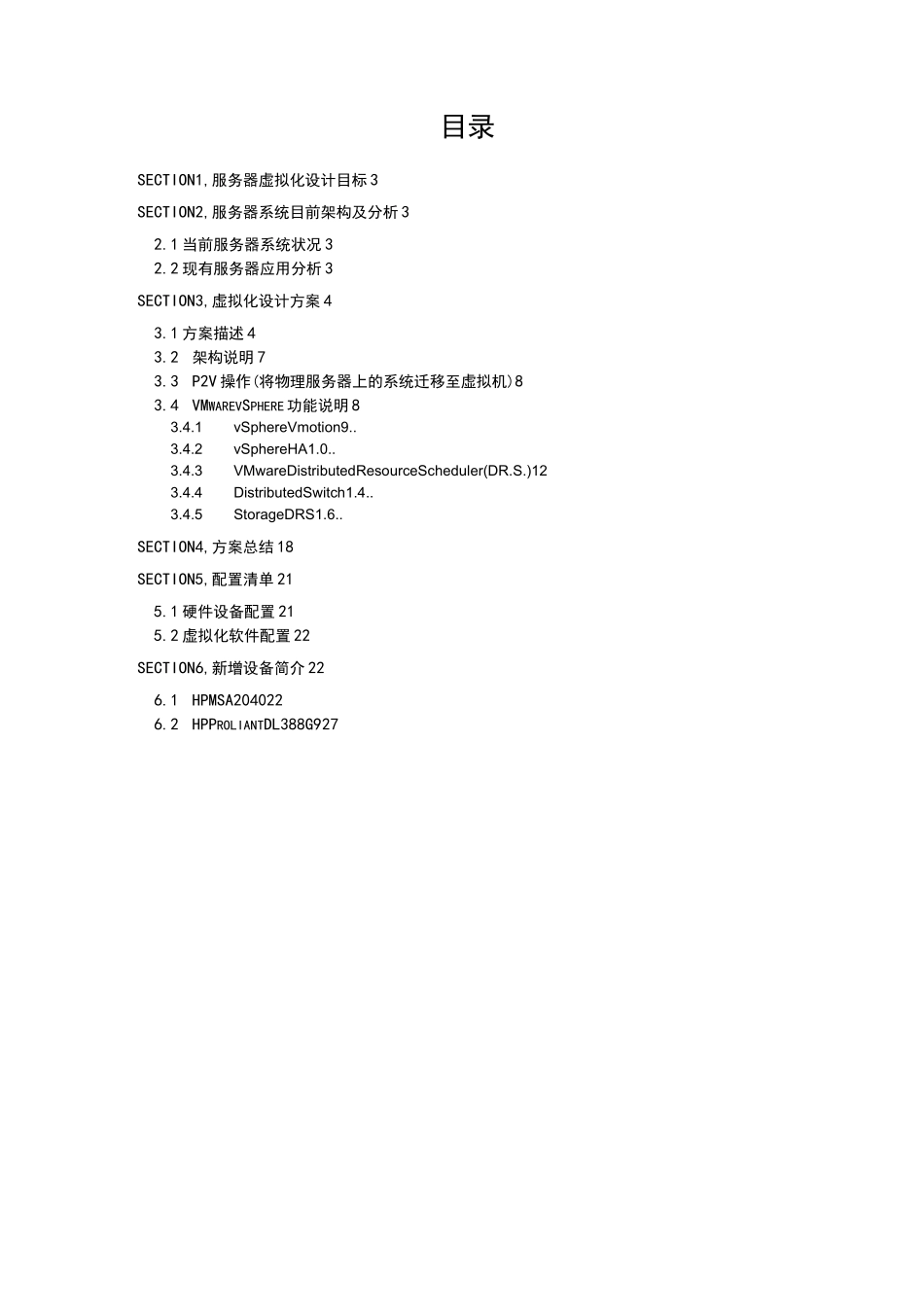

bannsShanghai,ChinaVmware 服务器虚拟化解决方案目录SECTION1,服务器虚拟化设计目标 3SECTION2,服务器系统目前架构及分析 32.1 当前服务器系统状况 32.2 现有服务器应用分析 3SECTION3,虚拟化设计方案 43.1 方案描述 43.2架构说明 73.3 P2V 操作(将物理服务器上的系统迁移至虚拟机)83.4 VMWAREVSPHERE 功能说明 83.4.1vSphereVmotion9..3.4.2vSphereHA1.0..3.4.3VMwareDistributedResourceScheduler(DR.S.)123.4.4DistributedSwitch1.4..3.4.5StorageDRS1.6..SECTION4,方案总结 18SECTION5,配置清单 215.1 硬件设备配置 215.2 虚拟化软件配置 22SECTION6,新增设备简介 226.1 HPMSA2040226.2 HPPROLIANTDL388G927ANUDEHProliantProliantProlDL388G8DL388G8DL388G8U8 应用服务器 0A应用服务器AD1 系统服务器AD2 系统服务器DB 数据库服务器Section1,服务器虚拟化设计目标通过利用 VMware 虚拟化 HP 集中存储等成熟技术对现有系统构架进行改造和优化，以达到以下目标：-提高服务器利用率-提高存储空间利用率9高可用性(HA)-降低灾难恢复周期(DR)9更好的管理和监控系统状况9降低 IT 的总体拥有成本(TCO)Section2,服务器系统目前架构及分析2.1 当前服务器系统状况2.2 现有服务器应用分析■目前环境中一共有 10 台服务器，其中新购买一台安装 VMwareESXi5.5 虚拟化系统，运行两台 windows2008 系统给人事 HER 应用使用,其他每台服务器安装各自单独应用Section3,虚拟化设计方案3. 1 方案描述1. 增加 2 台配置较高的 HP388G9 服务器作为虚拟化服务器，在此服务器上安装VMwarevSphere5.5，作为虚拟服务器，替换之前的 4 台单应用服务器2. 使用原有一台服务器(Hp388G8)现作为 VMwarevCenterServer 管理服务器用来集中管理 VMwareVsphere5.5(2 台 HP388G9)3. 再用一台替换下的服务器(HP388G8)作为 BackupServer(备份软件管理控制台)用FC/SAS 直连 HPMSA2040(新增)用于集中统一管理备份各服务器和 VMwareSphere5.5 服务器上虚拟机文件数据4．另外两台替换下的服务器(HP388G8)可以增加相关配件，安装虚拟化跑一些资源要求是很高，重要性不是很高的应用4. 增加一套 HPMSA2040FC 作为虚拟机数据存储，存放虚拟机文件及数据5. 每台 388 服务器配置 2 块 2 端口 HBA 光千卡，FC 光千直接连接 HPMSA2040FC 共享存储形成一个单独的存储网络,2 条链路相互做冗余避免单点故障。注：...
