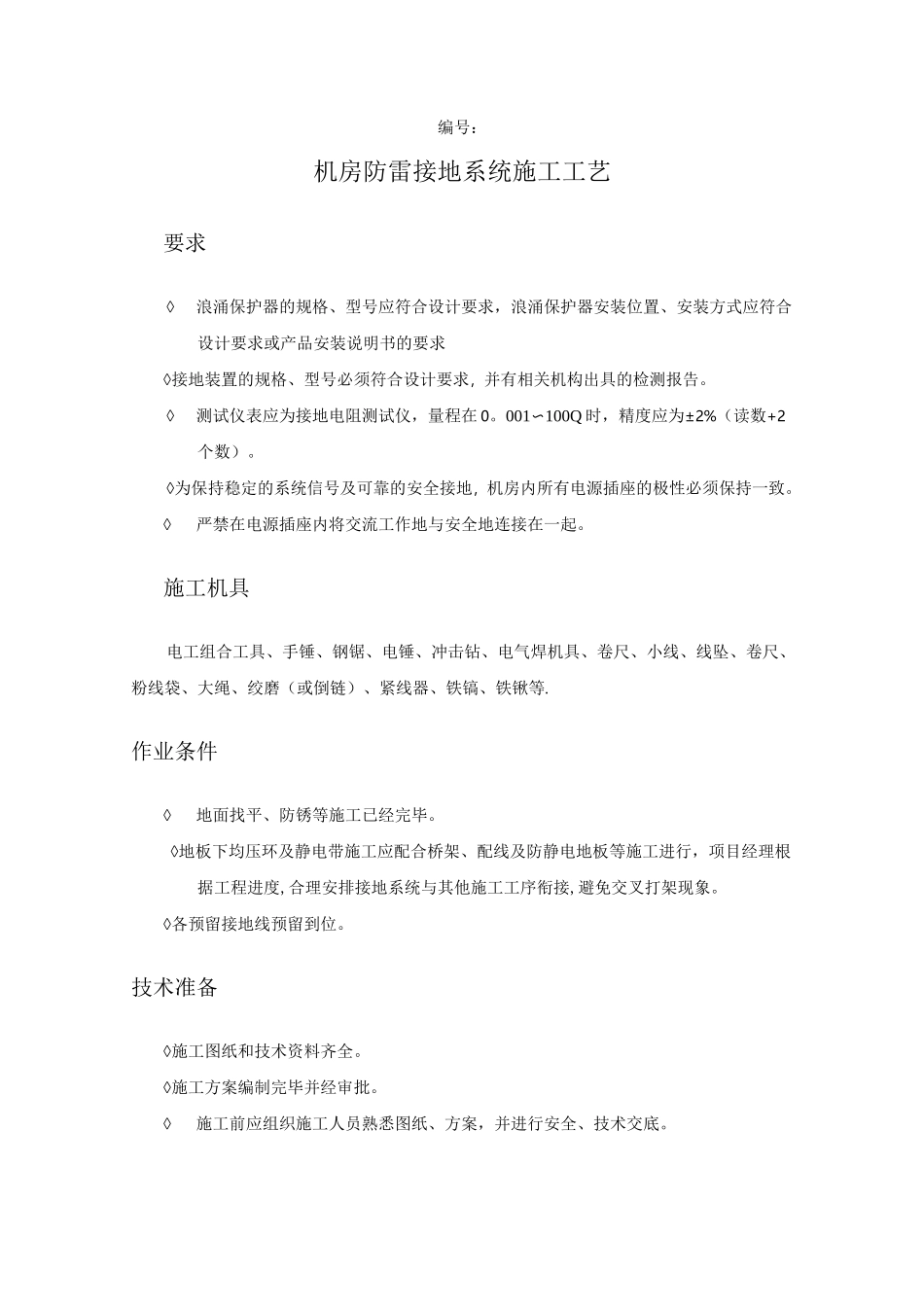

编号：机房防雷接地系统施工工艺要求◊浪涌保护器的规格、型号应符合设计要求，浪涌保护器安装位置、安装方式应符合设计要求或产品安装说明书的要求◊接地装置的规格、型号必须符合设计要求，并有相关机构出具的检测报告。◊测试仪表应为接地电阻测试仪，量程在 0。001〜100Q 时，精度应为±2%（读数+2个数）。◊为保持稳定的系统信号及可靠的安全接地，机房内所有电源插座的极性必须保持一致。◊严禁在电源插座内将交流工作地与安全地连接在一起。施工机具电工组合工具、手锤、钢锯、电锤、冲击钻、电气焊机具、卷尺、小线、线坠、卷尺、粉线袋、大绳、绞磨（或倒链）、紧线器、铁镐、铁锹等.作业条件◊地面找平、防锈等施工已经完毕。◊地板下均压环及静电带施工应配合桥架、配线及防静电地板等施工进行，项目经理根据工程进度,合理安排接地系统与其他施工工序衔接,避免交叉打架现象。◊各预留接地线预留到位。技术准备◊施工图纸和技术资料齐全。◊施工方案编制完毕并经审批。◊施工前应组织施工人员熟悉图纸、方案，并进行安全、技术交底。操作工艺工艺流程：等电位均压带一汇流排施工一大楼接地体电阻测试一接地体制作一电源防雷器安装一信号防雷器安装一分项验收。等电位均压带制作主机房和辅助区的地板或地面应有静电泄放措施和接地构造，防静电地板、地面的表面电阻或体积电阻值应为 2。5x104〜1。0x1090,且应具有防火、环保、耐污耐磨性能。等电位联结网格应采用截面积不小于 25mm2的铜带或裸铜线，并应在防静电活动地板下构成边长为 0。6〜3m 的矩形网格。铜排之间连接采用钻孔，螺丝拧紧，要求更高的采用氧焊焊接。表格 0-1 等电位联结带、接地线和等电位联结导体的材料和最小截面积名称材料最小截面积（mm2）等电位联结带铜50利用建筑内的钢筋做接地线铁50单独设置的接地线铜25等电位联结导体（从等电位联结带至接地汇集排或至其他等电位联结带；各接地汇集排之间）铜16等电位联结导体（从机房内各金属装置至等电位联结带或接地汇集排;从机柜至等电位联结网格）铜6每台电子信息设备（机柜）应采用两根不同长度的等电位联结导体就近与等电位联结网格连接。机房四个角的静电地板支撑架应采用不小于 6mm2的铜芯线连接到均压环上.等电位连接带应与地绝缘悬浮安装。接地引线与接地极相连之前，宜安装接地连接箱,作为接地阻值的测试点。汇流排施工在机房设置两块汇流排，规格为 80X8mm 铜板（两块铜板焊接），长 20—30 厘米，...
