室外供热管道施工工艺

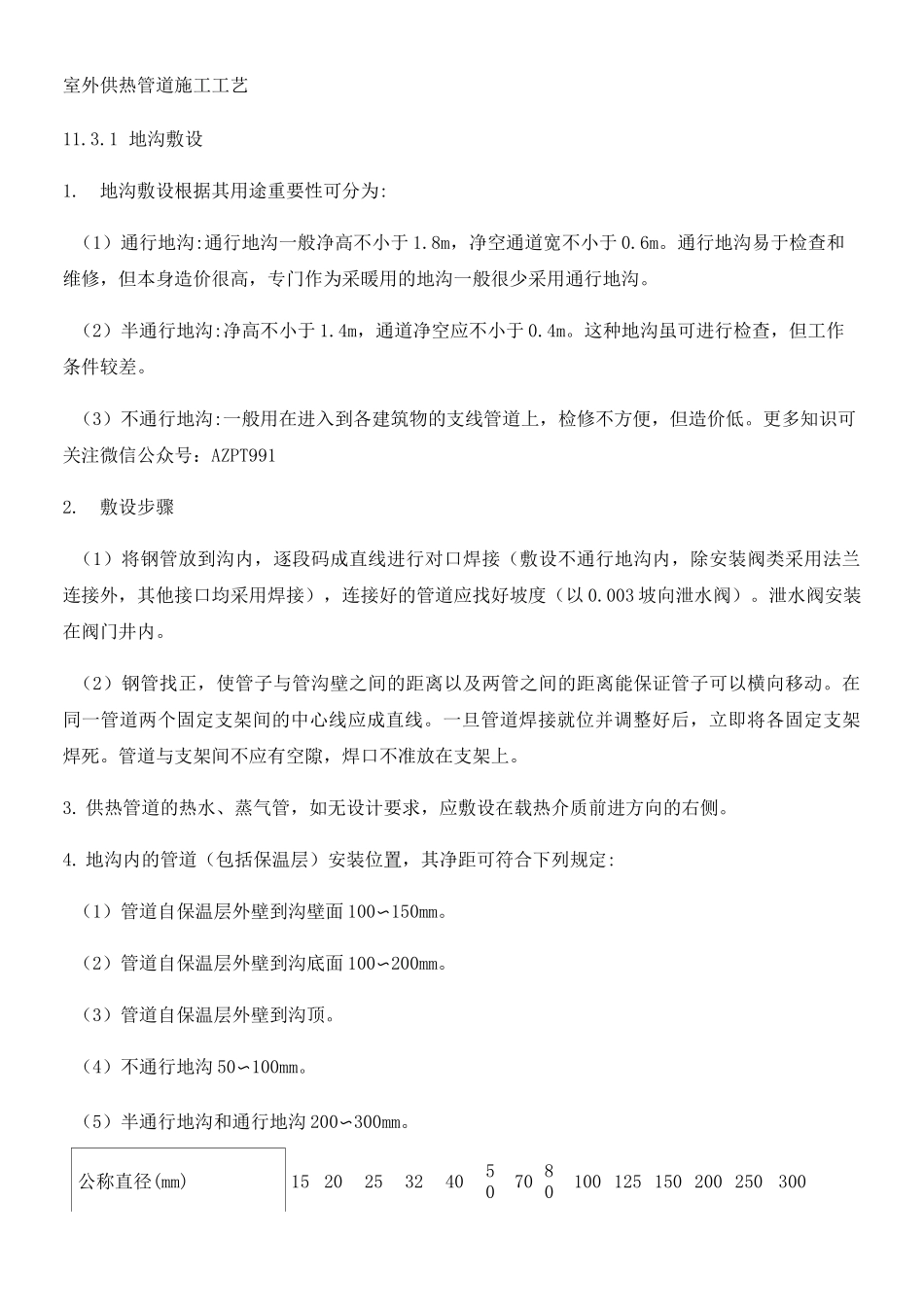

室外供热管道施工工艺11.3.1 地沟敷设1.地沟敷设根据其用途重要性可分为:（1）通行地沟:通行地沟一般净高不小于 1.8m，净空通道宽不小于 0.6m。通行地沟易于检查和维修，但本身造价很高，专门作为采暖用的地沟一般很少采用通行地沟。（2）半通行地沟:净高不小于 1.4m，通道净空应不小于 0.4m。这种地沟虽可进行检查，但工作条件较差。（3）不通行地沟:一般用在进入到各建筑物的支线管道上，检修不方便，但造价低。更多知识可关注微信公众号：AZPT9912.敷设步骤（1）将钢管放到沟内，逐段码成直线进行对口焊接（敷设不通行地沟内，除安装阀类采用法兰连接外，其他接口均采用焊接），连接好的管道应找好坡度（以 0.003 坡向泄水阀）。泄水阀安装在阀门井内。（2）钢管找正，使管子与管沟壁之间的距离以及两管之间的距离能保证管子可以横向移动。在同一管道两个固定支架间的中心线应成直线。一旦管道焊接就位并调整好后，立即将各固定支架焊死。管道与支架间不应有空隙，焊口不准放在支架上。3. 供热管道的热水、蒸气管，如无设计要求，应敷设在载热介质前进方向的右侧。4. 地沟内的管道（包括保温层）安装位置，其净距可符合下列规定:（1）管道自保温层外壁到沟壁面 100〜150mm。（2）管道自保温层外壁到沟底面 100〜200mm。（3）管道自保温层外壁到沟顶。（4）不通行地沟 50〜100mm。（5）半通行地沟和通行地沟 200〜300mm。公称直径(mm)15 202532405070 80100 125 150 200 250300支架的最大保温管22.5 2.5 2.5 33444.5 67788.5间距(m)不保温管2.533.5 44.5 5666.5 789.5 11125.管道安装完毕，应分段进行水压试验，当设计无要求时，试验压力为工作压力的 1.5 倍，但不得小于 0.6MPa,同时检查各接口有无渗漏水现象，在 lOmin 内压力降小于 0.05MPa,然后降至工作压力，做外观检查，以不渗不漏为合格。6.防腐保温:见室内采暖系统安装的有关章节。ll.3.2 架空敷设1•架空敷设的供热管道安装高度，如设计无要求，应符合下列规定：(1) 人行地区不应低于 2.5m。(2) 通行车辆地区，不应低于 4.5m。(3) 跨越铁路距轨顶不应低于 6m。(4) 安装高度以保温层外表面计算。2. 管道安装的坡度要求如下：(1) 热水采暖和热水供应的管道及汽水同向流动的蒸气和凝结水管道，坡度一般为 0.003，但不得小于 0.002。热水干管一般可随地形铺设，在最高处设排气，最低处设排水即可。更多知识可关注微信公众号：AZPT991(2) 逆向...
