天线测试方法介绍

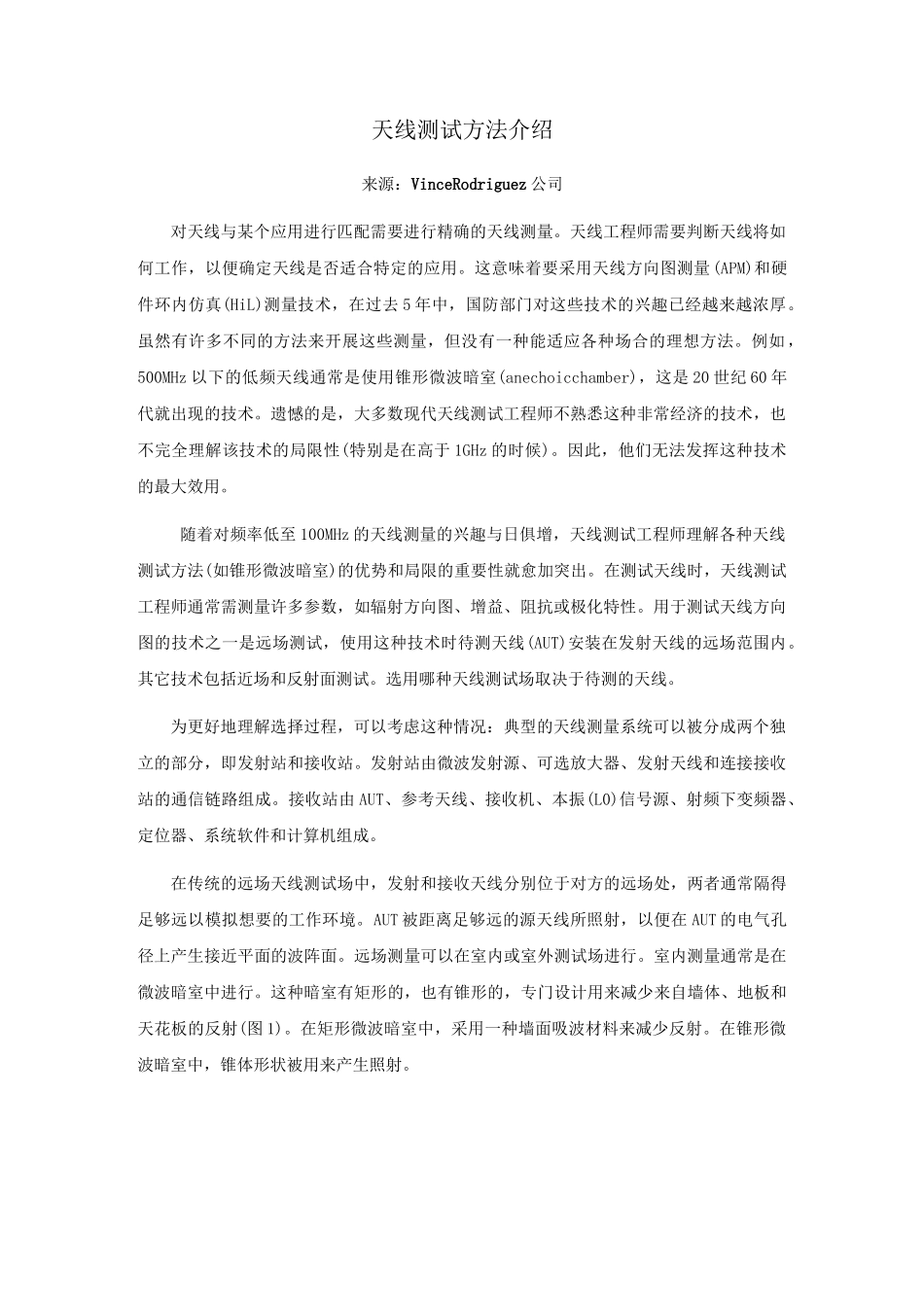

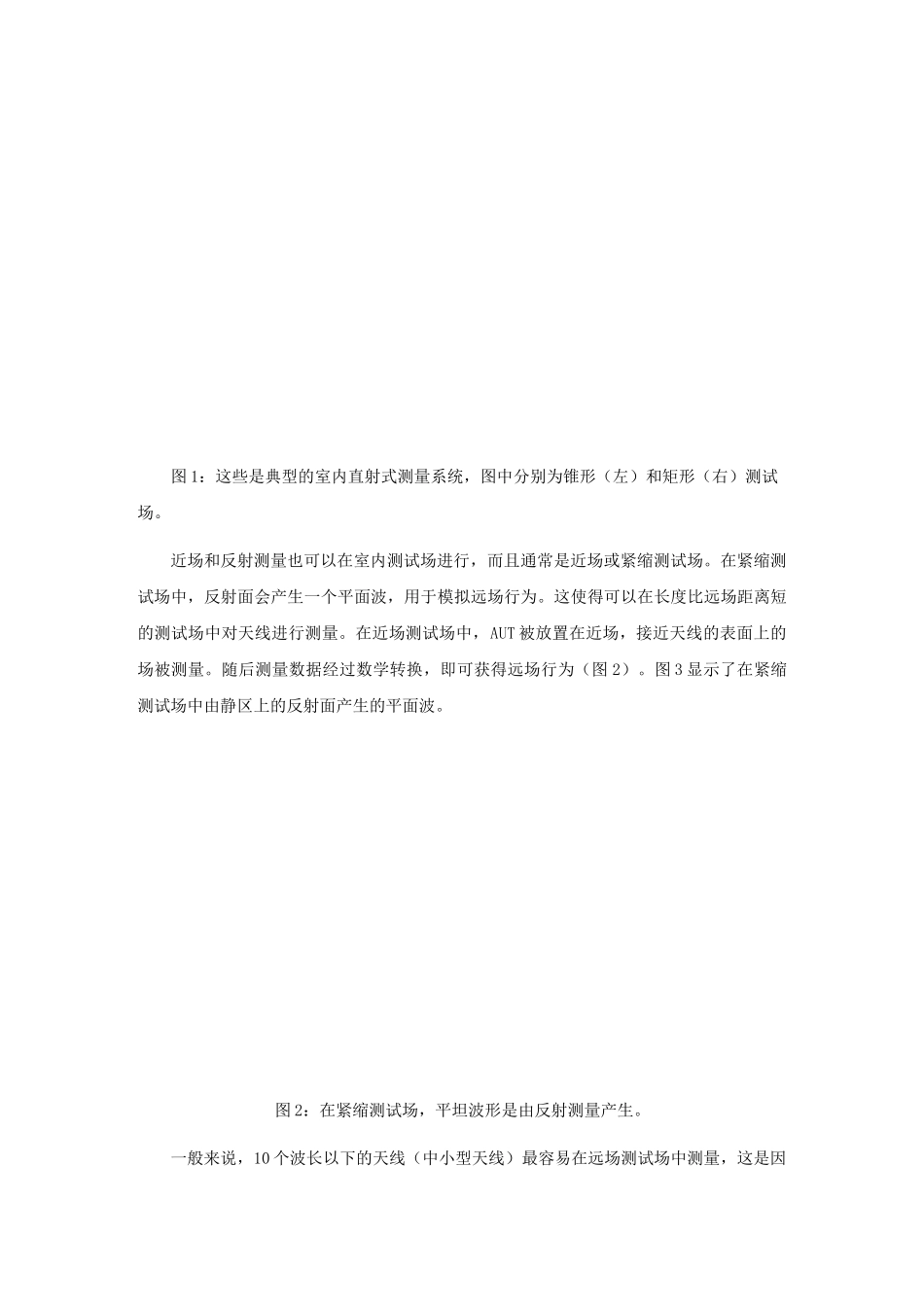

天线测试方法介绍来源：VinceRodriguez 公司对天线与某个应用进行匹配需要进行精确的天线测量。天线工程师需要判断天线将如何工作，以便确定天线是否适合特定的应用。这意味着要采用天线方向图测量(APM)和硬件环内仿真(HiL)测量技术，在过去 5 年中，国防部门对这些技术的兴趣已经越来越浓厚。虽然有许多不同的方法来开展这些测量，但没有一种能适应各种场合的理想方法。例如，500MHz 以下的低频天线通常是使用锥形微波暗室(anechoicchamber)，这是 20 世纪 60 年代就出现的技术。遗憾的是，大多数现代天线测试工程师不熟悉这种非常经济的技术，也不完全理解该技术的局限性(特别是在高于 1GHz 的时候)。因此，他们无法发挥这种技术的最大效用。随着对频率低至 100MHz 的天线测量的兴趣与日俱增，天线测试工程师理解各种天线测试方法(如锥形微波暗室)的优势和局限的重要性就愈加突出。在测试天线时，天线测试工程师通常需测量许多参数，如辐射方向图、增益、阻抗或极化特性。用于测试天线方向图的技术之一是远场测试，使用这种技术时待测天线(AUT)安装在发射天线的远场范围内。其它技术包括近场和反射面测试。选用哪种天线测试场取决于待测的天线。为更好地理解选择过程，可以考虑这种情况：典型的天线测量系统可以被分成两个独立的部分，即发射站和接收站。发射站由微波发射源、可选放大器、发射天线和连接接收站的通信链路组成。接收站由 AUT、参考天线、接收机、本振(L0)信号源、射频下变频器、定位器、系统软件和计算机组成。在传统的远场天线测试场中，发射和接收天线分别位于对方的远场处，两者通常隔得足够远以模拟想要的工作环境。AUT 被距离足够远的源天线所照射，以便在 AUT 的电气孔径上产生接近平面的波阵面。远场测量可以在室内或室外测试场进行。室内测量通常是在微波暗室中进行。这种暗室有矩形的，也有锥形的，专门设计用来减少来自墙体、地板和天花板的反射(图 1)。在矩形微波暗室中，采用一种墙面吸波材料来减少反射。在锥形微波暗室中，锥体形状被用来产生照射。图 1：这些是典型的室内直射式测量系统，图中分别为锥形（左）和矩形（右）测试场。近场和反射测量也可以在室内测试场进行，而且通常是近场或紧缩测试场。在紧缩测试场中，反射面会产生一个平面波，用于模拟远场行为。这使得可以在长度比远场距离短的测试场中对天线进行测量。在近场测试场中，AUT 被放置在近场，接近天线的表面上的场被测量。随后...
