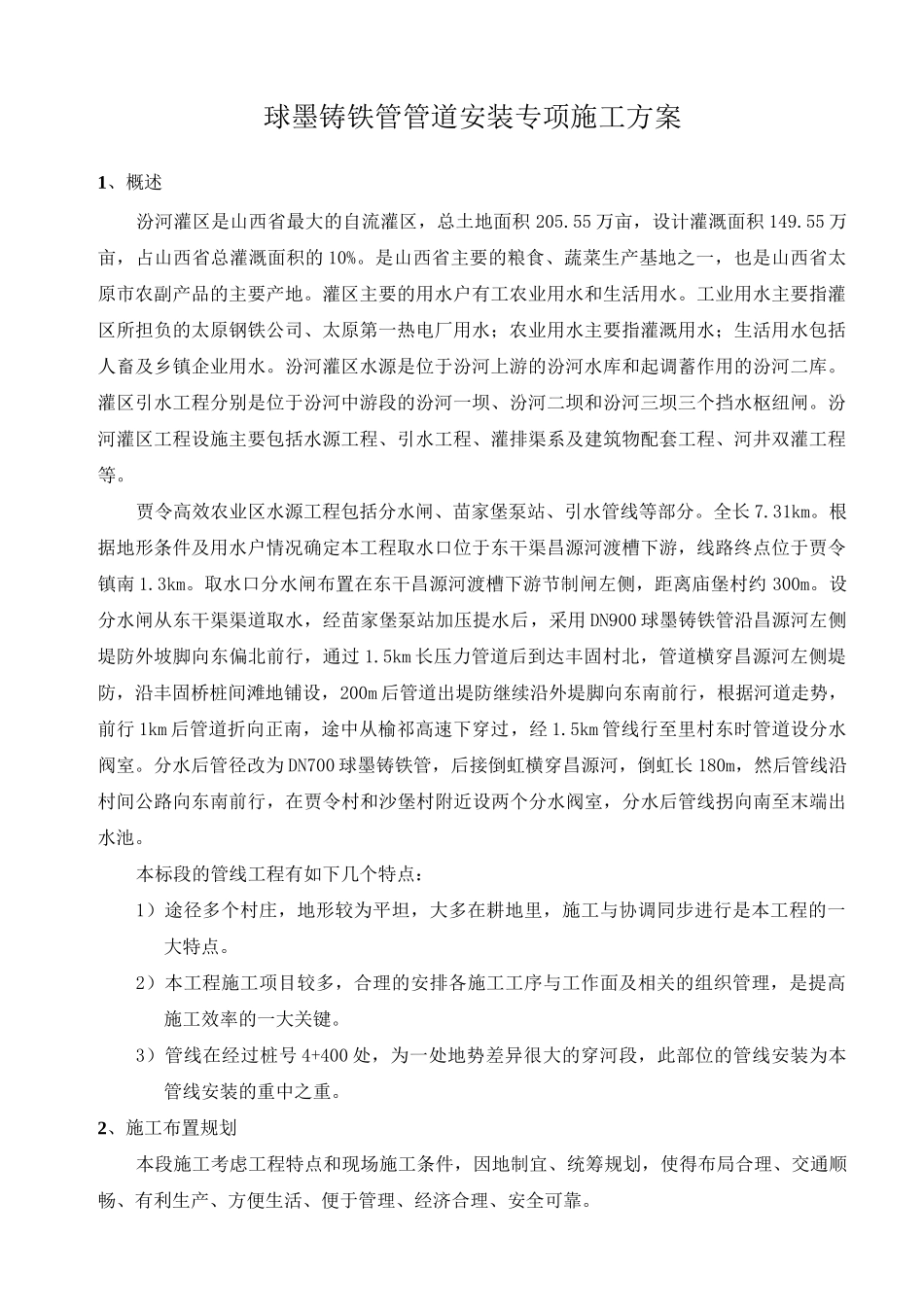

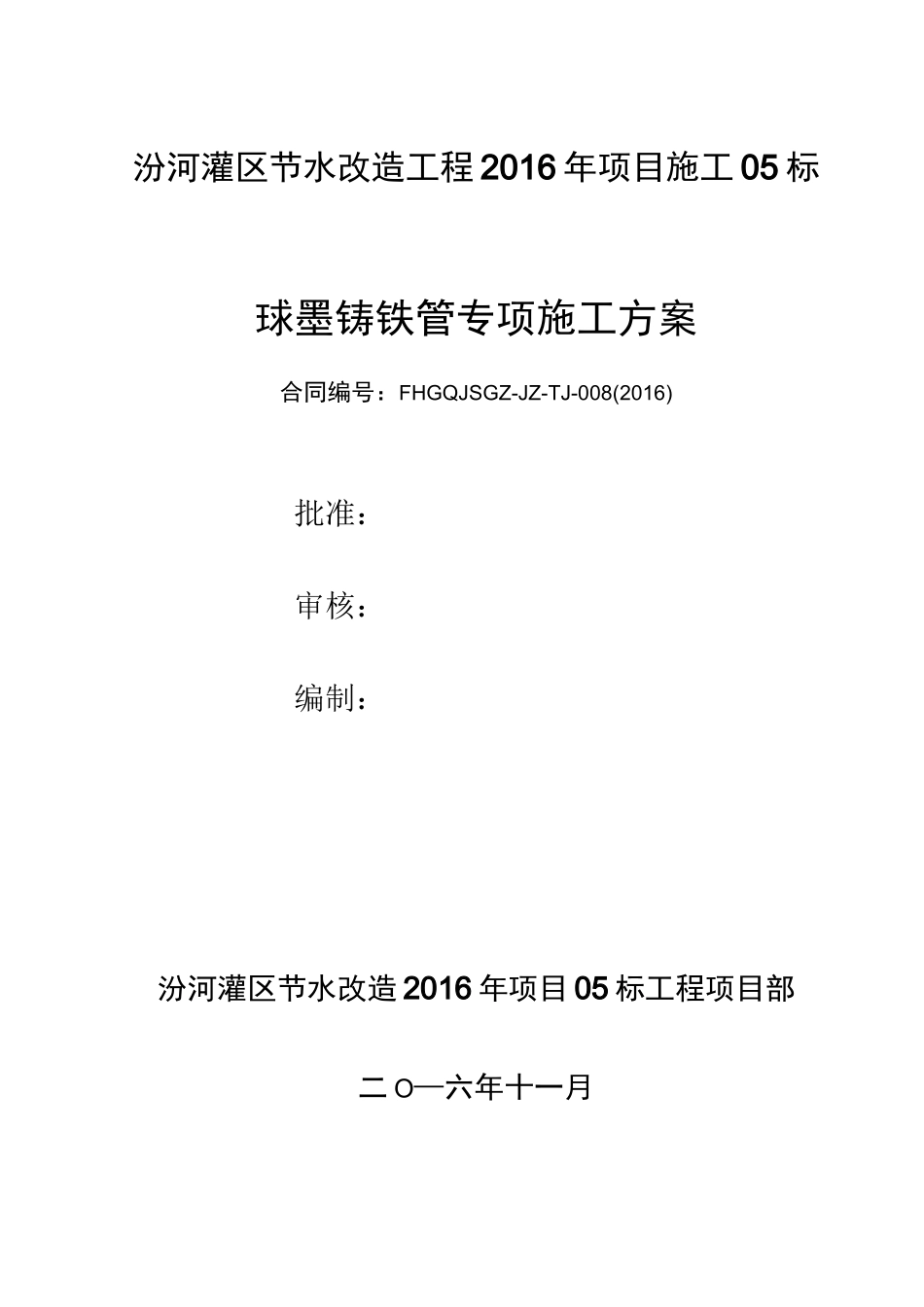

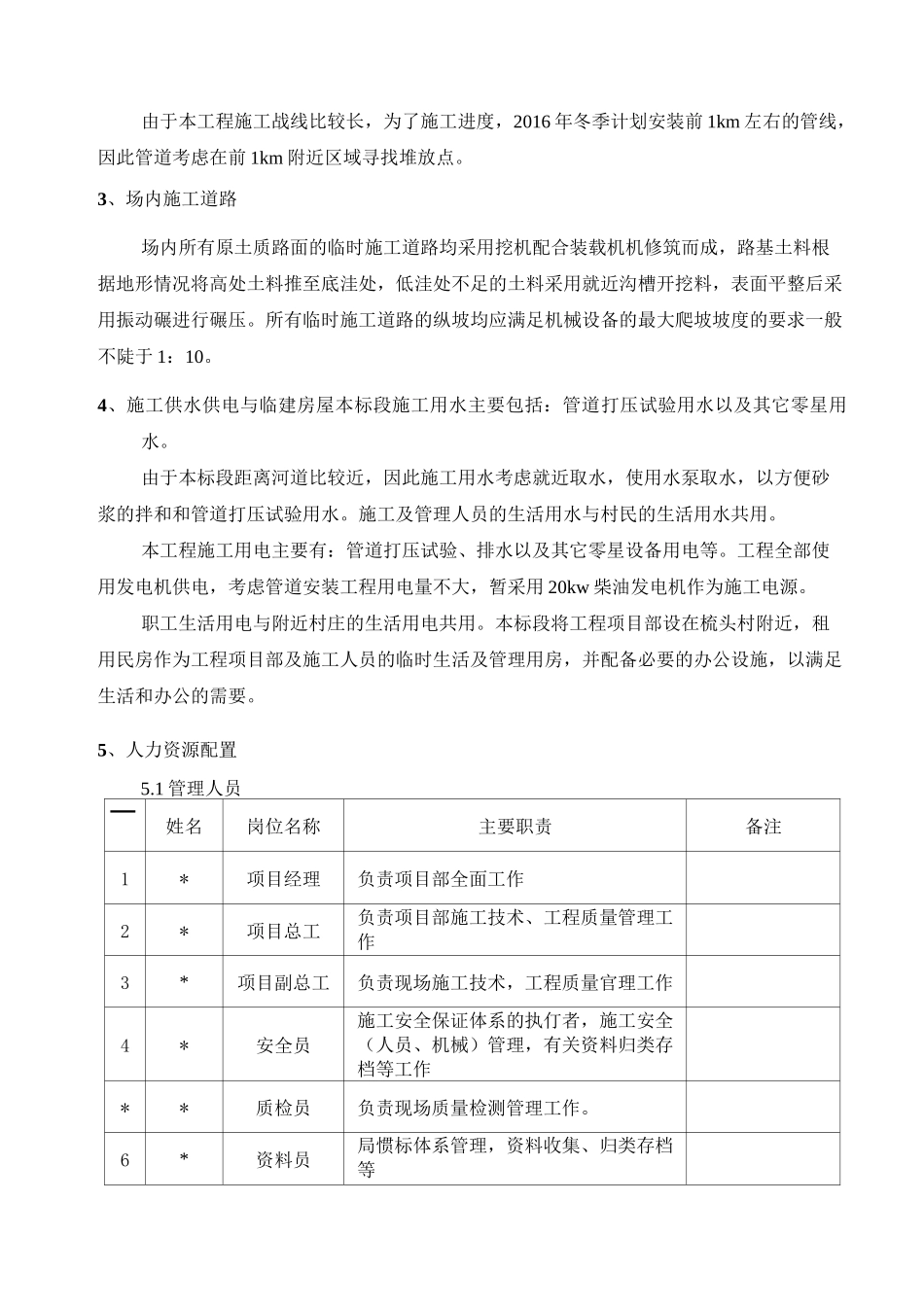

汾河灌区节水改造工程 2016 年项目施工 05 标球墨铸铁管专项施工方案合同编号：FHGQJSGZ-JZ-TJ-008(2016)批准：审核：编制：汾河灌区节水改造 2016 年项目 05 标工程项目部二 O—六年十一月球墨铸铁管管道安装专项施工方案1、概述汾河灌区是山西省最大的自流灌区，总土地面积 205.55 万亩，设计灌溉面积 149.55 万亩，占山西省总灌溉面积的 10%。是山西省主要的粮食、蔬菜生产基地之一，也是山西省太原市农副产品的主要产地。灌区主要的用水户有工农业用水和生活用水。工业用水主要指灌区所担负的太原钢铁公司、太原第一热电厂用水；农业用水主要指灌溉用水；生活用水包括人畜及乡镇企业用水。汾河灌区水源是位于汾河上游的汾河水库和起调蓄作用的汾河二库。灌区引水工程分别是位于汾河中游段的汾河一坝、汾河二坝和汾河三坝三个挡水枢纽闸。汾河灌区工程设施主要包括水源工程、引水工程、灌排渠系及建筑物配套工程、河井双灌工程等。贾令高效农业区水源工程包括分水闸、苗家堡泵站、引水管线等部分。全长 7.31km。根据地形条件及用水户情况确定本工程取水口位于东干渠昌源河渡槽下游，线路终点位于贾令镇南 1.3km。取水口分水闸布置在东干昌源河渡槽下游节制闸左侧，距离庙堡村约 300m。设分水闸从东干渠渠道取水，经苗家堡泵站加压提水后，采用 DN900 球墨铸铁管沿昌源河左侧堤防外坡脚向东偏北前行，通过 1.5km 长压力管道后到达丰固村北，管道横穿昌源河左侧堤防，沿丰固桥桩间滩地铺设，200m 后管道出堤防继续沿外堤脚向东南前行，根据河道走势，前行 1km 后管道折向正南，途中从榆祁高速下穿过，经 1.5km 管线行至里村东时管道设分水阀室。分水后管径改为 DN700 球墨铸铁管，后接倒虹横穿昌源河，倒虹长 180m，然后管线沿村间公路向东南前行，在贾令村和沙堡村附近设两个分水阀室，分水后管线拐向南至末端出水池。本标段的管线工程有如下几个特点：1）途径多个村庄，地形较为平坦，大多在耕地里，施工与协调同步进行是本工程的一大特点。2）本工程施工项目较多，合理的安排各施工工序与工作面及相关的组织管理，是提高施工效率的一大关键。3）管线在经过桩号 4+400 处，为一处地势差异很大的穿河段，此部位的管线安装为本管线安装的重中之重。2、施工布置规划本段施工考虑工程特点和现场施工条件，因地制宜、统筹规划，使得布局合理、交通顺畅、有利生产、方便生活、便于管理、经济合理、安全可靠。由于本工...
