履带吊拆卸安装方案

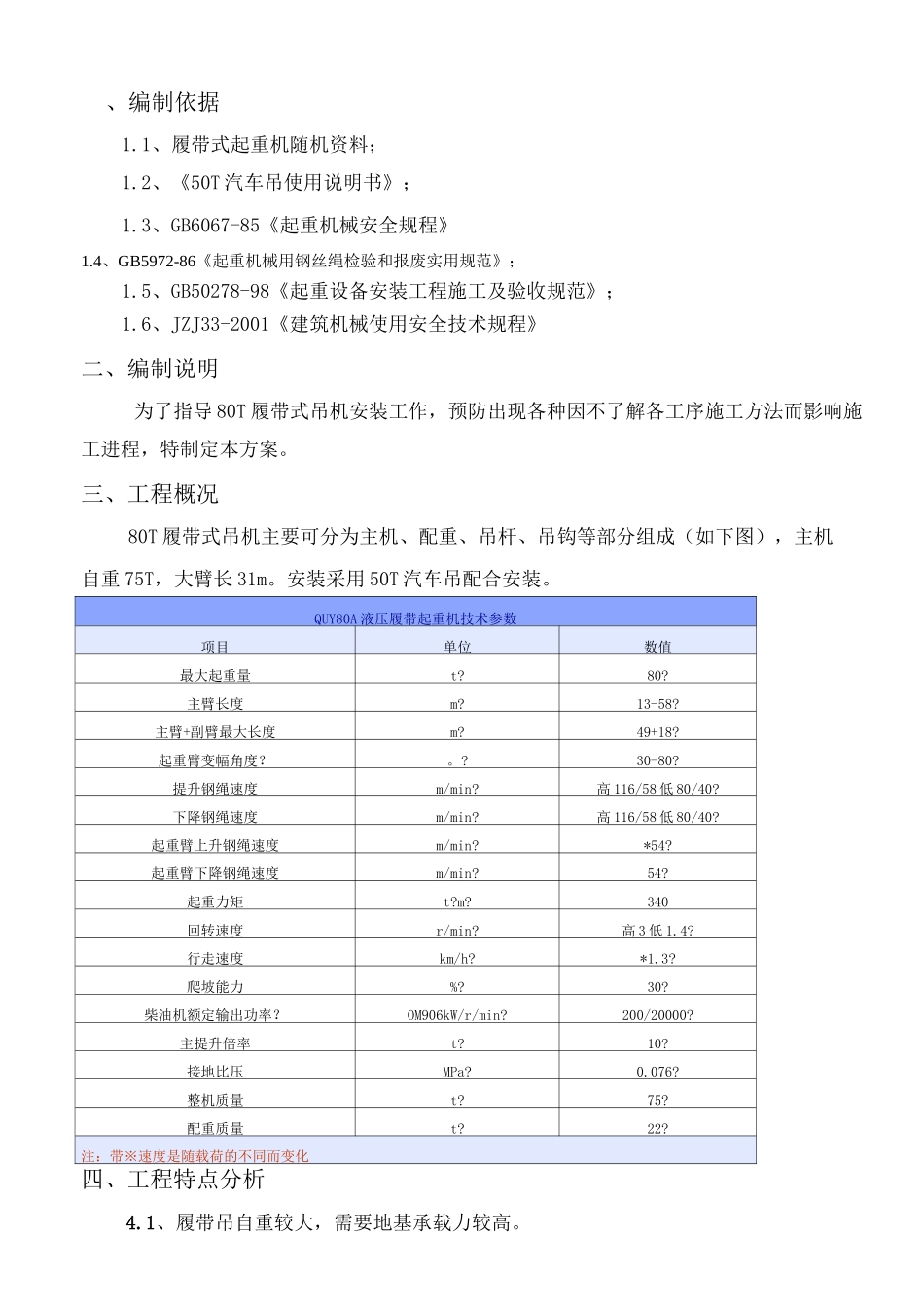

履带吊安装专项方案编制：复核：审核：中铁四局集团有限公司二。一四年十二月三日、编制依据1.1、履带式起重机随机资料；1.2、《50T 汽车吊使用说明书》；1.3、GB6067-85《起重机械安全规程》1.4、GB5972-86《起重机械用钢丝绳检验和报废实用规范》；1.5、GB50278-98《起重设备安装工程施工及验收规范》；1.6、JZJ33-2001《建筑机械使用安全技术规程》二、编制说明为了指导 80T 履带式吊机安装工作，预防出现各种因不了解各工序施工方法而影响施工进程，特制定本方案。三、工程概况80T 履带式吊机主要可分为主机、配重、吊杆、吊钩等部分组成（如下图），主机自重 75T，大臂长 31m。安装采用 50T 汽车吊配合安装。QUY80A 液压履带起重机技术参数项目单位数值最大起重量t?80?主臂长度m?13-58?主臂+副臂最大长度m?49+18?起重臂变幅角度？。?30-80?提升钢绳速度m/min?高 116/58 低 80/40?下降钢绳速度m/min?高 116/58 低 80/40?起重臂上升钢绳速度m/min?*54?起重臂下降钢绳速度m/min?54?起重力矩t?m?340回转速度r/min?高 3 低 1.4?行走速度km/h?*1.3?爬坡能力%?30?柴油机额定输出功率？OM906kW/r/min?200/20000?主提升倍率t?10?接地比压MPa?0.076?整机质量t?75?配重质量t?22?注：带※速度是随载荷的不同而变化四、工程特点分析4.1、履带吊自重较大，需要地基承载力较高。4.2、各部件自重较大，安装需要吊机进行配合，操作难度较大。五、总体施工安排根据我项目部部总体施工进度安排，履带吊的安装工作于地连墙施工前一个星期进行。投入的资材工机具序号设备名称规格数量1汽车吊50T1 辆2钢丝绳①204 根3运输车3 辆六、施工方法6.1、安装吊机进场、检验运输路线查看安装场地查看履带吊进场、卸车汽车吊配合安装调试、检测（1）安装前需先将配合安装用 50T 汽车吊进场，并完成进场检验工作。（2）履带吊运输前先行查看运输沿线道路情况，道路必须坚实，平整，无大型坑洼。道路各弯道必须保证运输车辆能够顺利进行转弯行驶。道路上空有无障碍物，净空是否满足通行等。确保在运输过程中可安全顺利通行。（3）查看事先拟定安装场地。由于履带吊组装完成后自重约为 75T，要求地基承载力较高，安装场地不得有不稳定土质，下层不得有淤泥夹层等，地基承载力必须达到 12T/m?。安装场地范围内不得存在有管线、暗沟、空洞等。场地必须开阔，上空不得有架空电缆，如有则必须保证有足够的净空。（4）履带吊用运输车运至现场后，主机自行从...
