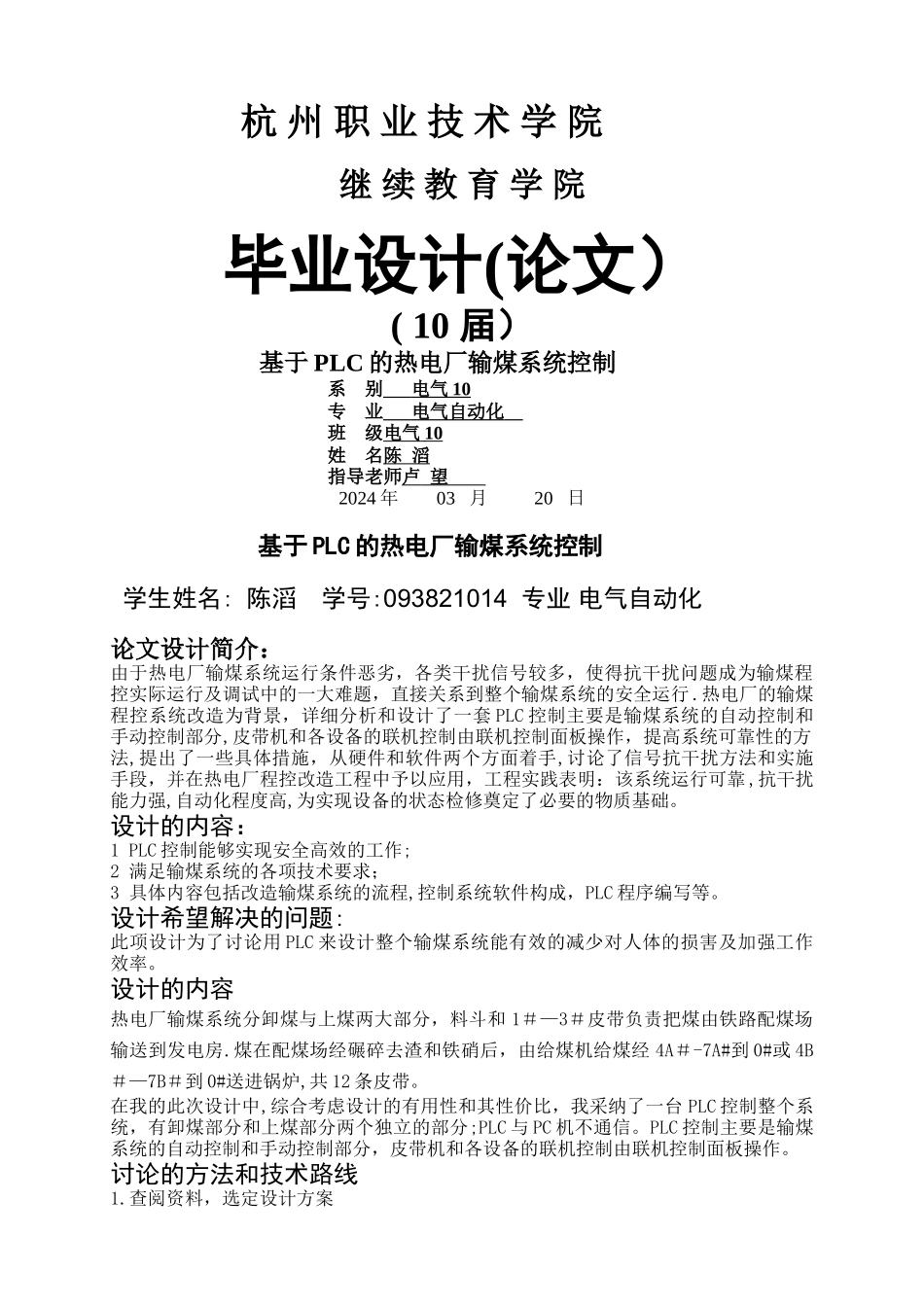

杭 州 职 业 技 术 学 院继 续 教 育 学 院毕业设计(论文）( 10 届）基于 PLC 的热电厂输煤系统控制系 别 电气 10 专 业 电气自动化 班 级电气 10 姓 名陈 滔 指导老师卢 望 2024 年03 月20 日基于 PLC 的热电厂输煤系统控制 学生姓名: 陈滔 学号:093821014 专业 电气自动化论文设计简介：由于热电厂输煤系统运行条件恶劣，各类干扰信号较多，使得抗干扰问题成为输煤程控实际运行及调试中的一大难题，直接关系到整个输煤系统的安全运行 .热电厂的输煤程控系统改造为背景，详细分析和设计了一套 PLC 控制主要是输煤系统的自动控制和手动控制部分,皮带机和各设备的联机控制由联机控制面板操作，提高系统可靠性的方法,提出了一些具体措施，从硬件和软件两个方面着手,讨论了信号抗干扰方法和实施手段，并在热电厂程控改造工程中予以应用，工程实践表明：该系统运行可靠 ,抗干扰能力强,自动化程度高,为实现设备的状态检修奠定了必要的物质基础。 设计的内容：1 PLC 控制能够实现安全高效的工作;2 满足输煤系统的各项技术要求；3 具体内容包括改造输煤系统的流程,控制系统软件构成，PLC 程序编写等。设计希望解决的问题:此项设计为了讨论用 PLC 来设计整个输煤系统能有效的减少对人体的损害及加强工作效率。设计的内容热电厂输煤系统分卸煤与上煤两大部分，料斗和 1＃—3＃皮带负责把煤由铁路配煤场输送到发电房.煤在配煤场经碾碎去渣和铁硝后，由给煤机给煤经 4A＃-7A#到 0#或 4B＃—7B＃到 0#送进锅炉,共 12 条皮带。 在我的此次设计中,综合考虑设计的有用性和其性价比，我采纳了一台 PLC 控制整个系统，有卸煤部分和上煤部分两个独立的部分;PLC 与 PC 机不通信。PLC 控制主要是输煤系统的自动控制和手动控制部分，皮带机和各设备的联机控制由联机控制面板操作。讨论的方法和技术路线1.查阅资料，选定设计方案2.确定设计方案3.PLC 的选择4.比较得出结论5.撰写设计论文目录摘要……………………………………………………………………。。……ⅠAbstrac…………………………………………………………………。……Ⅱ第 1 章 绪论………………………………………………………………。.11。1 基于 PLC 的输煤控制系统的意义…………………………………。1第 2 章 可编程序控制器的概况………………………………………。。….。22。1 PLC 的概念及进展…………………………...
