基于PSCAD4.2电力系统距离保护的仿真分析

基于PSCAD4.2电力系统距离保护的仿真分析_第1页
1/4

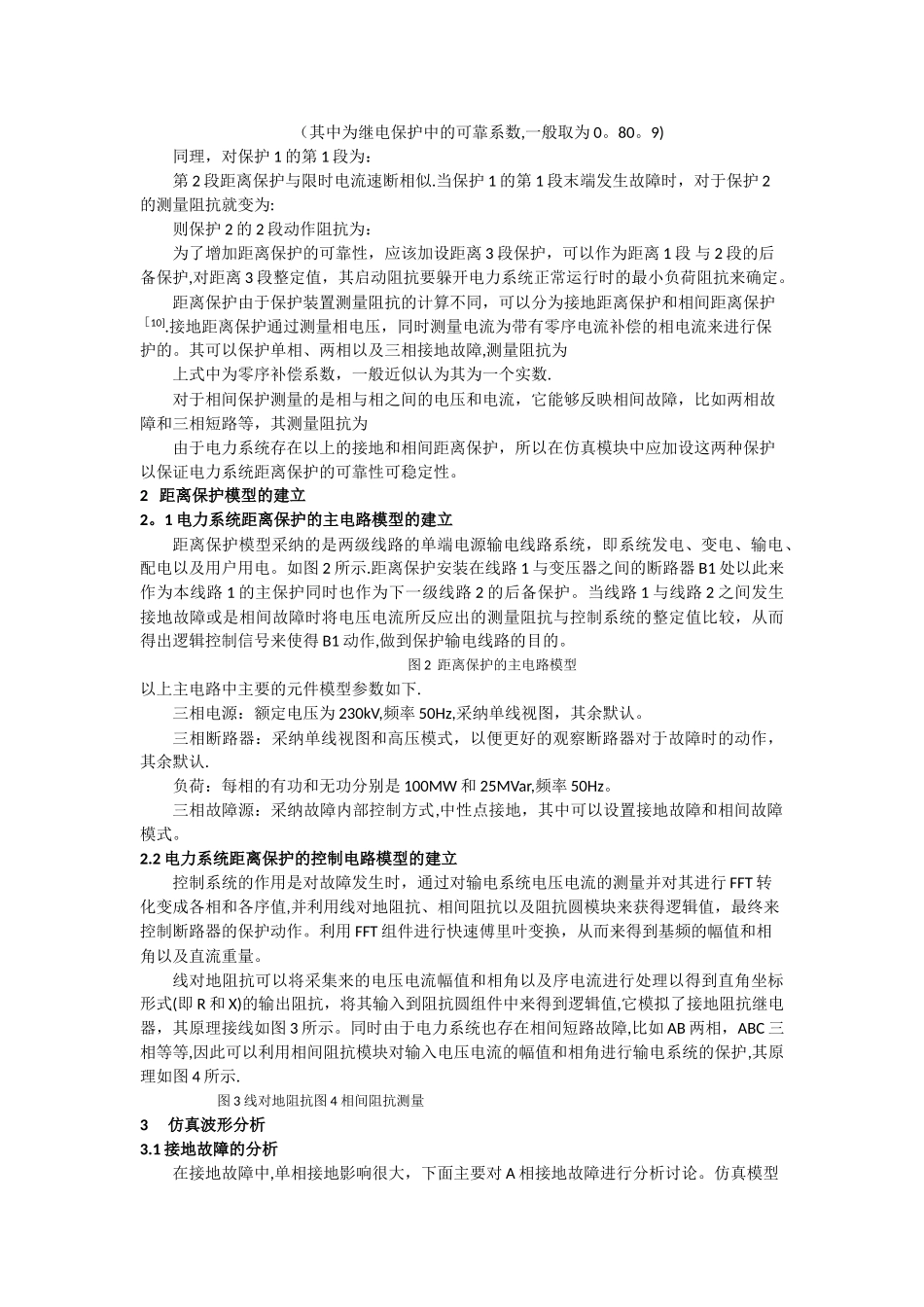

基于PSCAD4.2电力系统距离保护的仿真分析_第2页
2/4
基于PSCAD4.2电力系统距离保护的仿真分析_第3页
3/4
基于 PSCAD4.2 电力系统距离保护的仿真分析摘 要:简要地介绍了 PSCAD4。2 软件及其工具箱,分析了输电线路距离保护的基本原理,并利用软件提供的工具箱搭建了距离保护仿真模型,设置了输电线路可能发生的接地故障和相间故障,最终得出了不同故障类型下输电线路的电压、电流以及其他量的变化规律的波形,从而实现了三段式距离保护的作用。仿真波形结果表明:利用该软件建立的模型是能够准确反应距离保护的作用机理,即距离保护装置能够快速响应故障信号并动作于断路器,实现输电线路的保护。关键词:PSCAD4.2;距离保护;接地故障;仿真Analysis of power system distance protection simulation based on PSCAD4.2Abstract:Briefly introducing PSCAD4。2 software and its toolbox ,then analyzing the basic principle of the transmission line distance protection , and use the toolbox thatthe software provides to build a protection simulation model and seta ground fault and phase transmission line failures the system may occur, at last obtain the voltage, current and waveform variation of other different types of transmission line failures , enabling three— distances protection。 Simulation waveform results showed that: using the model of the software isaccurately able to establish the reaction mechanism of the distance protection , distance protection device can quickly respond tothe circuit breaker failure signal and act on it to achieve protection of transmission lines 。Key words:PSCAD4。2;Distance Protection;Ground Fault;Simulation0 引言电力系统保护中,输电线路的保护主要是距离保护,其不受运行方式的影响,继电保护性能得到提高,因而获得广泛的应用[1]。文献[2]中通过对继电器模块的搭建来得到对电力系统的继电保护,但假如保护原理发生变化则相应的继电器模块也会发生变化,保护模块的移植性不强。目前,虽然电力系统的保护已经进入微机自动化时[3],但距离保护体系并不十分完善,其中接地电阻对距离保护的影响表现突出,文献[4-6] 详述了采纳自适应的方法来消除接地电阻对距离保护的影响。PSCAD4。2 是一种电力系统...
