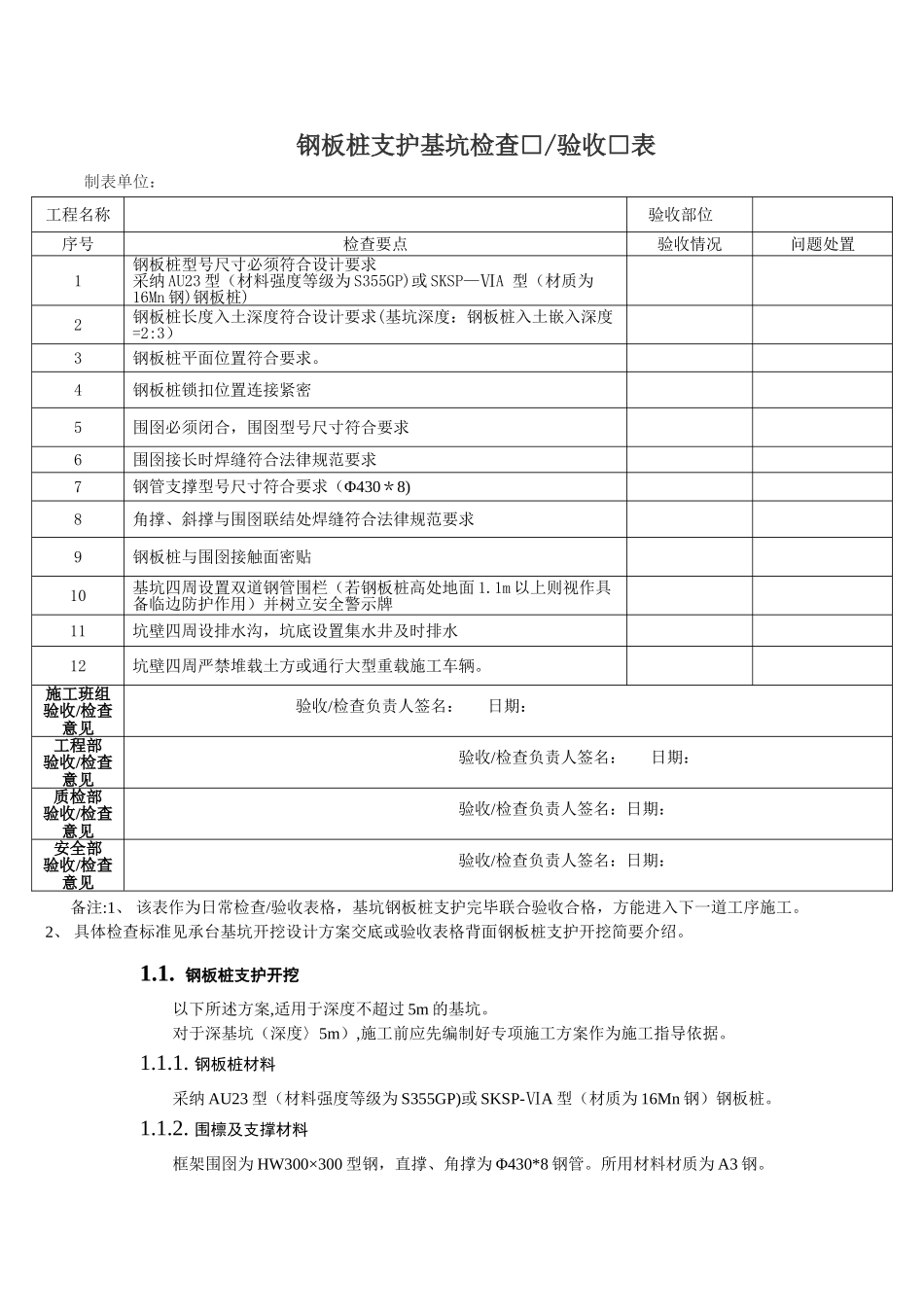

基坑支护检查验收表(钢板桩支护专用)

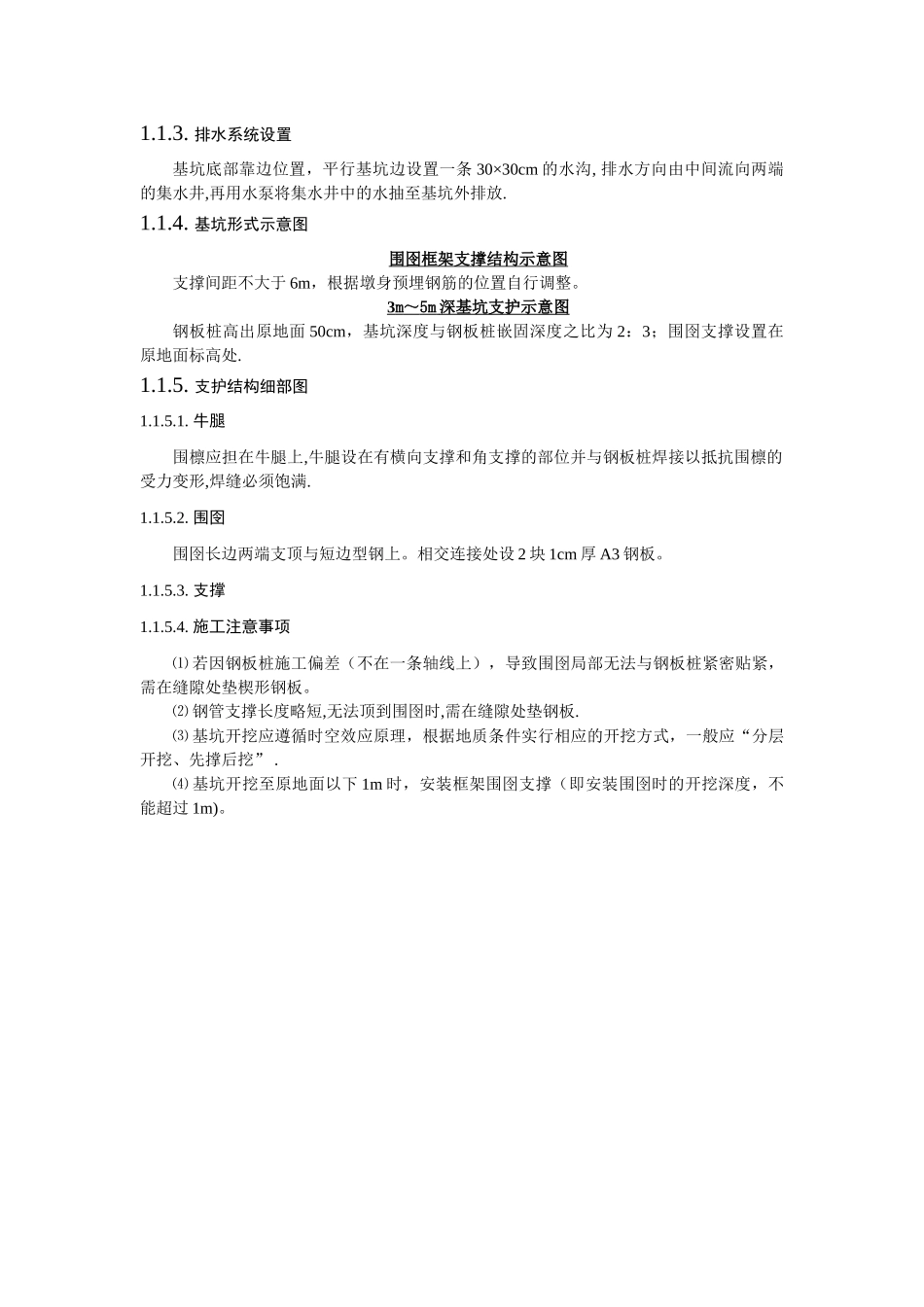

钢板桩支护基坑检查□/验收□表制表单位：备注:1、 该表作为日常检查/验收表格，基坑钢板桩支护完毕联合验收合格，方能进入下一道工序施工。 2、 具体检查标准见承台基坑开挖设计方案交底或验收表格背面钢板桩支护开挖简要介绍。1.1. 钢板桩支护开挖以下所述方案,适用于深度不超过 5m 的基坑。对于深基坑（深度〉5m）,施工前应先编制好专项施工方案作为施工指导依据。1.1.1. 钢板桩材料采纳 AU23 型（材料强度等级为 S355GP)或 SKSP-ⅥA 型（材质为 16Mn 钢）钢板桩。1.1.2. 围檩及支撑材料框架围囹为 HW300×300 型钢，直撑、角撑为 Φ430*8 钢管。所用材料材质为 A3 钢。 工程名称验收部位序号检查要点验收情况问题处置1钢板桩型号尺寸必须符合设计要求采纳 AU23 型（材料强度等级为 S355GP)或 SKSP—ⅥA 型（材质为16Mn 钢)钢板桩)2钢板桩长度入土深度符合设计要求(基坑深度：钢板桩入土嵌入深度=2:3）3钢板桩平面位置符合要求。4钢板桩锁扣位置连接紧密5围囹必须闭合，围囹型号尺寸符合要求6围囹接长时焊缝符合法律规范要求7钢管支撑型号尺寸符合要求（Φ430＊8)8角撑、斜撑与围囹联结处焊缝符合法律规范要求9钢板桩与围囹接触面密贴10基坑四周设置双道钢管围栏（若钢板桩高处地面 1.1m 以上则视作具备临边防护作用）并树立安全警示牌11坑壁四周设排水沟，坑底设置集水井及时排水12坑壁四周严禁堆载土方或通行大型重载施工车辆。施工班组验收/检查意见 验收/检查负责人签名： 日期：工程部验收/检查意见验收/检查负责人签名： 日期：质检部验收/检查意见验收/检查负责人签名：日期：安全部验收/检查意见验收/检查负责人签名：日期：1.1.3. 排水系统设置基坑底部靠边位置，平行基坑边设置一条 30×30cm 的水沟, 排水方向由中间流向两端的集水井,再用水泵将集水井中的水抽至基坑外排放.1.1.4. 基坑形式示意图围囹框架支撑结构示意图支撑间距不大于 6m，根据墩身预埋钢筋的位置自行调整。3 m ～ 5m 深基坑支护示意图 钢板桩高出原地面 50cm，基坑深度与钢板桩嵌固深度之比为 2：3；围囹支撑设置在原地面标高处.1.1.5. 支护结构细部图1.1.5.1. 牛腿围檩应担在牛腿上,牛腿设在有横向支撑和角支撑的部位并与钢板桩焊接以抵抗围檩的受力变形,焊缝必须饱满.1.1.5.2. 围囹围囹长边两端支顶与短边型钢上。相交连接处设 2 块 1cm 厚 A3 钢板。1.1.5.3. 支撑1.1.5.4. 施工注意事项⑴ 若因钢板桩...
