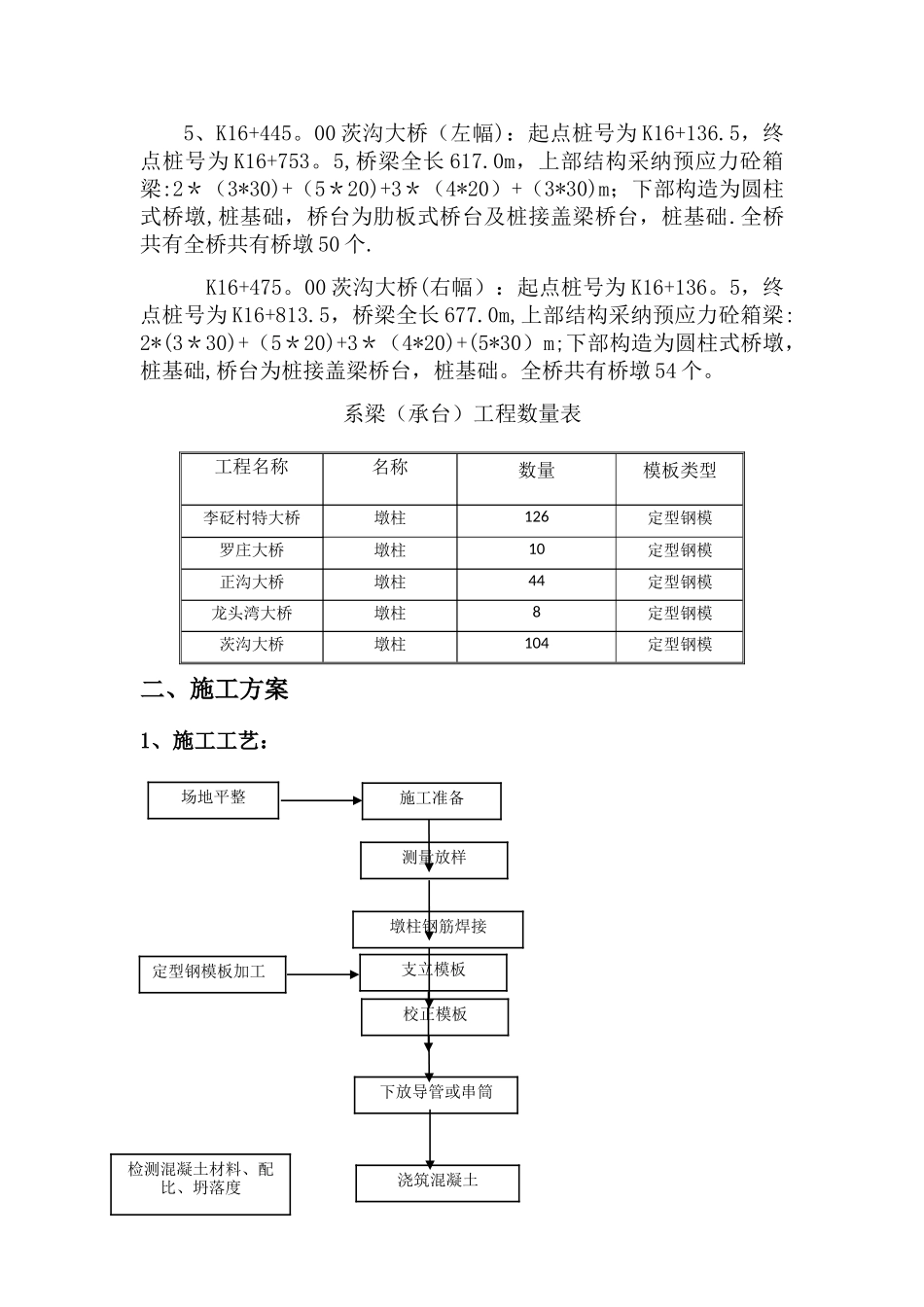

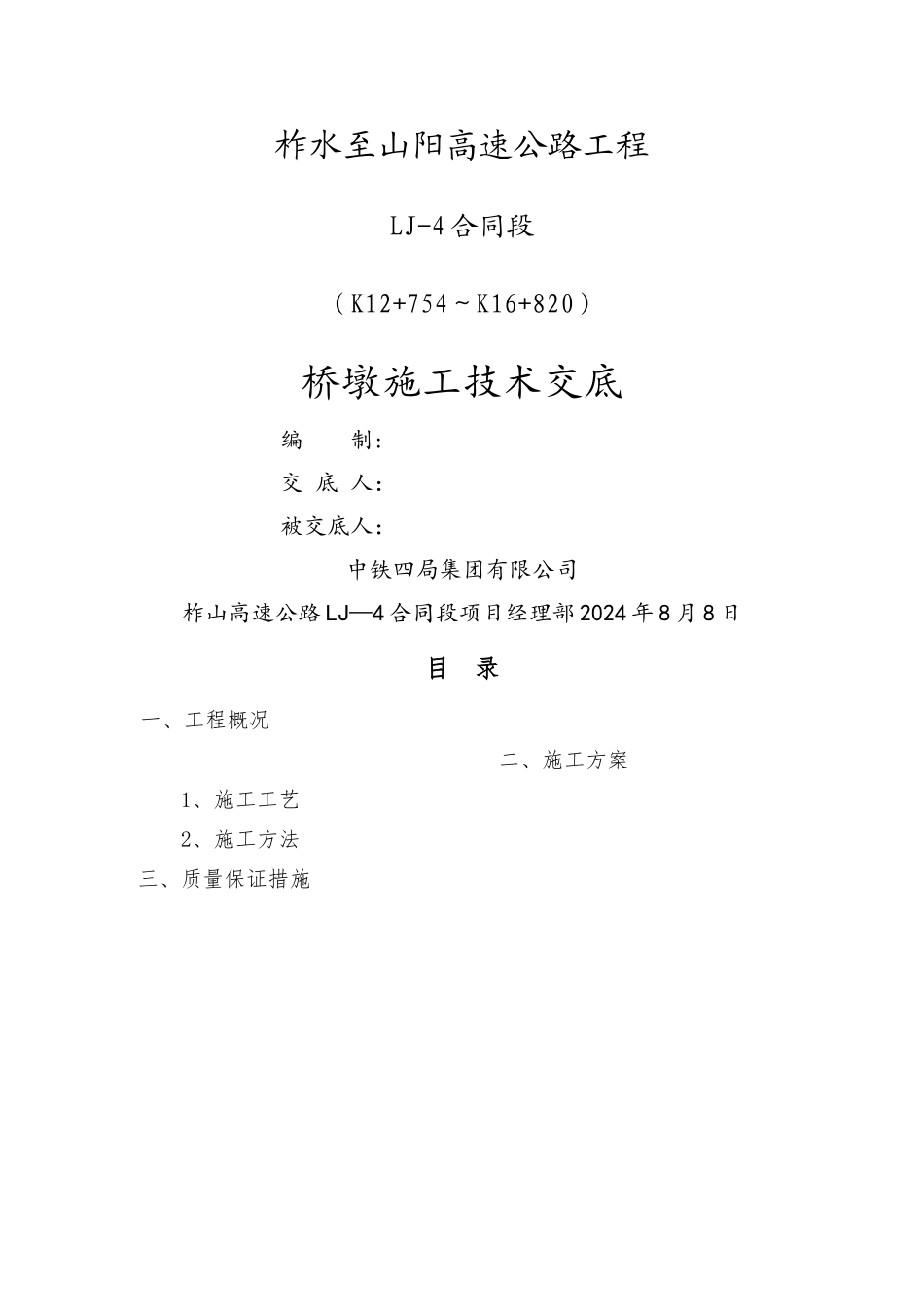

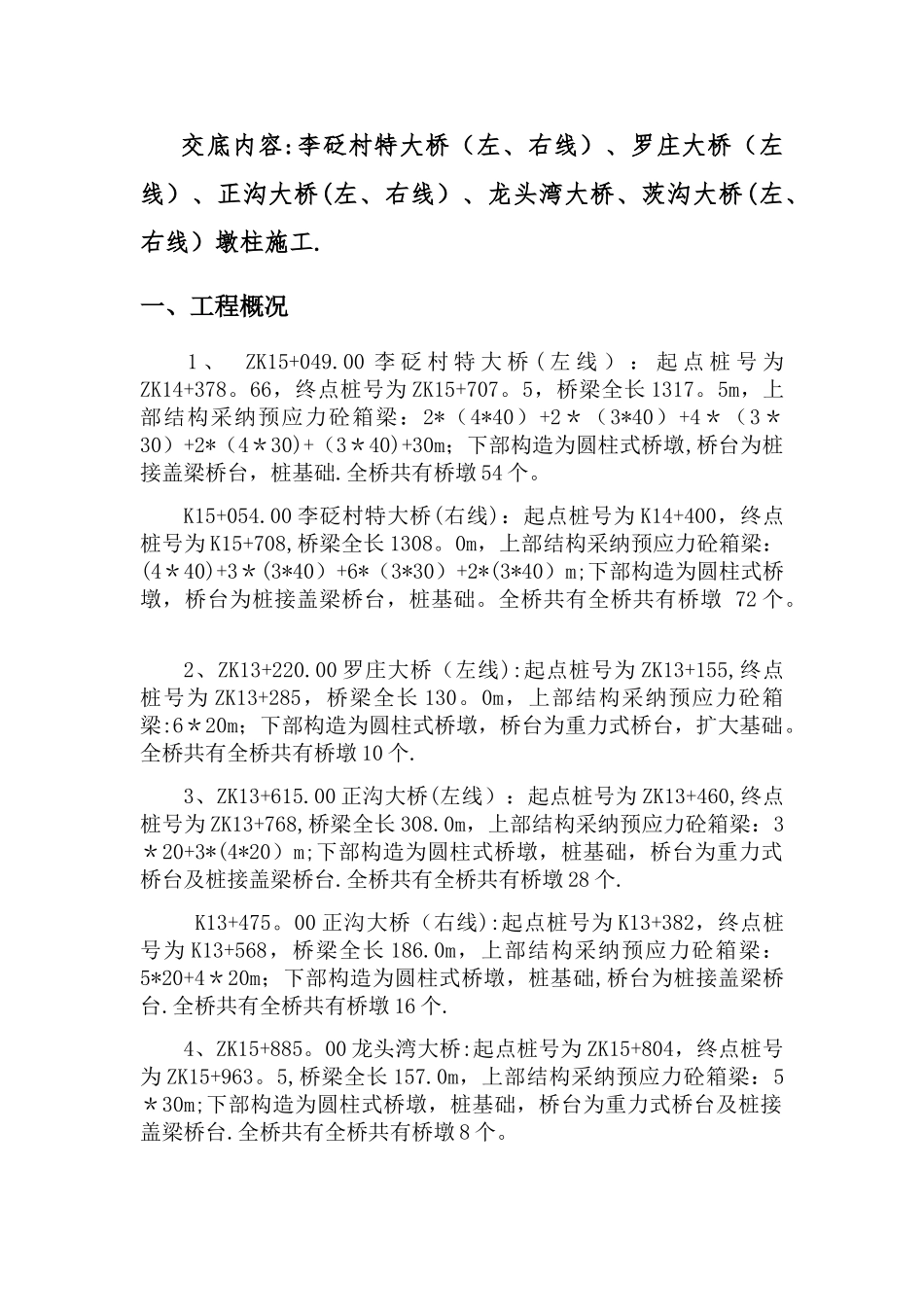

柞水至山阳高速公路工程LJ-4 合同段（K12+754～K16+820）桥墩施工技术交底 编 制: 交 底 人： 被交底人：中铁四局集团有限公司柞山高速公路 LJ—4 合同段项目经理部 2024 年 8 月 8 日目 录一、工程概况二、施工方案 1、施工工艺 2、施工方法 三、质量保证措施 交底内容:李砭村特大桥（左、右线）、罗庄大桥（左线）、正沟大桥(左、右线）、龙头湾大桥、茨沟大桥(左、右线）墩柱施工.一、工程概况 1 、 ZK15+049.00 李 砭 村 特 大 桥 ( 左 线 ） ： 起 点 桩 号 为ZK14+378。66，终点桩号为 ZK15+707。5，桥梁全长 1317。5m，上部结构采纳预应力砼箱梁：2*（4*40）+2＊（3*40）+4＊（3＊30）+2*（4＊30)+（3＊40)+30m；下部构造为圆柱式桥墩,桥台为桩接盖梁桥台，桩基础.全桥共有桥墩 54 个。K15+054.00 李砭村特大桥(右线)：起点桩号为 K14+400，终点桩号为 K15+708,桥梁全长 1308。0m，上部结构采纳预应力砼箱梁：(4＊40)+3＊(3*40）+6*（3*30）+2*(3*40）m;下部构造为圆柱式桥墩，桥台为桩接盖梁桥台，桩基础。全桥共有全桥共有桥墩 72 个。 2、ZK13+220.00 罗庄大桥（左线):起点桩号为 ZK13+155,终点桩号为 ZK13+285，桥梁全长 130。0m，上部结构采纳预应力砼箱梁:6＊20m；下部构造为圆柱式桥墩，桥台为重力式桥台，扩大基础。全桥共有全桥共有桥墩 10 个.3、ZK13+615.00 正沟大桥(左线）：起点桩号为 ZK13+460,终点桩号为 ZK13+768,桥梁全长 308.0m，上部结构采纳预应力砼箱梁：3＊20+3*(4*20）m;下部构造为圆柱式桥墩，桩基础，桥台为重力式桥台及桩接盖梁桥台.全桥共有全桥共有桥墩 28 个. K13+475。00 正沟大桥（右线):起点桩号为 K13+382，终点桩号为 K13+568，桥梁全长 186.0m，上部结构采纳预应力砼箱梁：5*20+4＊20m；下部构造为圆柱式桥墩，桩基础,桥台为桩接盖梁桥台.全桥共有全桥共有桥墩 16 个.4、ZK15+885。00 龙头湾大桥:起点桩号为 ZK15+804，终点桩号为 ZK15+963。5,桥梁全长 157.0m，上部结构采纳预应力砼箱梁：5＊30m;下部构造为圆柱式桥墩，桩基础，桥台为重力式桥台及桩接盖梁桥台.全桥共有全桥共有桥墩 8 个。5、K16+445。00 茨沟大桥（左幅)：起点桩号为 K16+136.5，终点桩号为 K16+753。5,桥梁全长 617.0m，上部结构采纳预应力砼箱梁:2＊（3*30)+（5＊20)+3＊（4*20）+（3*30)m；下部构造为圆柱式桥墩,桩基础，桥台为肋板式桥台及桩...
