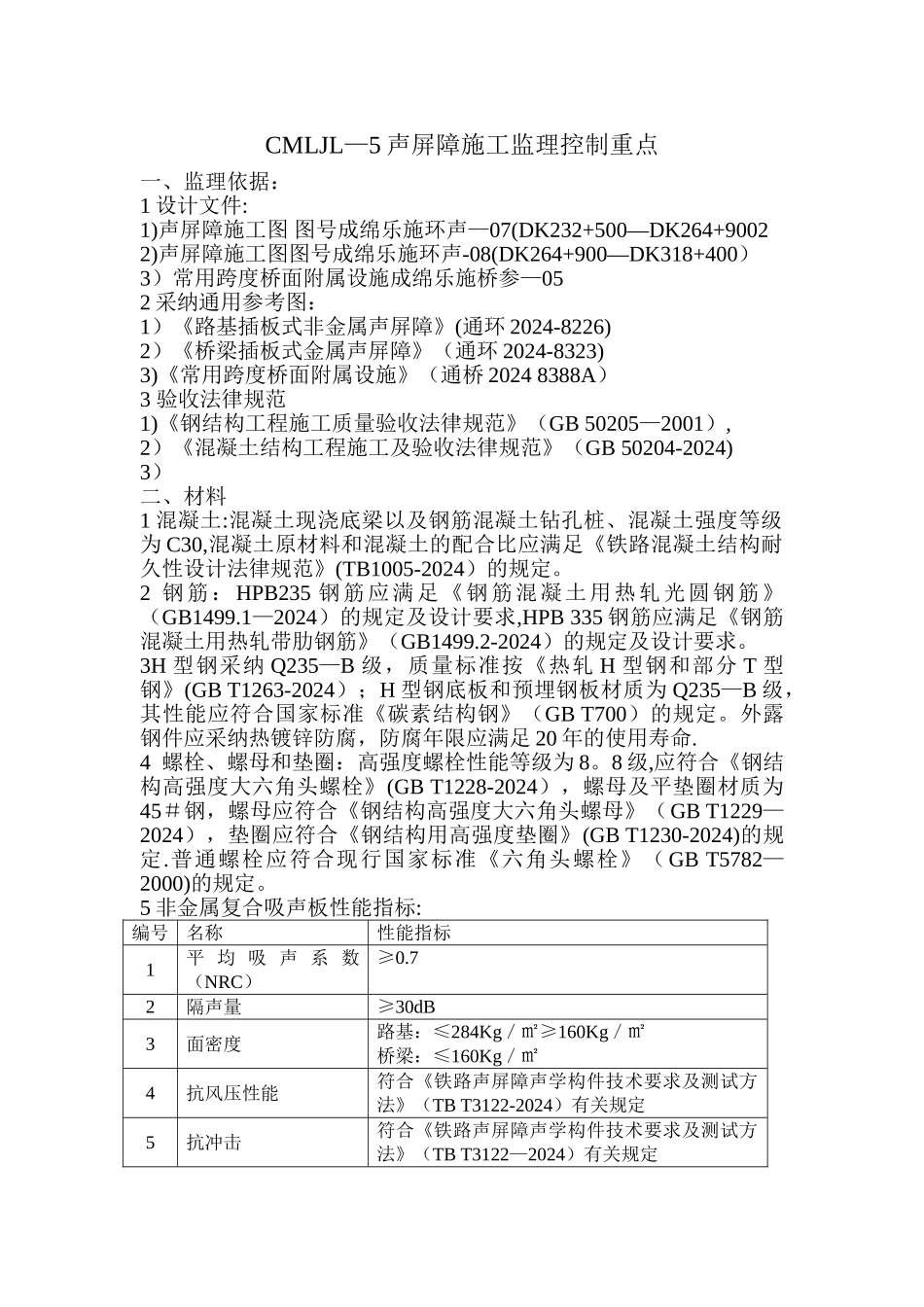

CMLJL—5 声屏障施工监理控制重点一、监理依据：1 设计文件:1)声屏障施工图 图号成绵乐施环声—07(DK232+500—DK264+90022)声屏障施工图图号成绵乐施环声-08(DK264+900—DK318+400）3）常用跨度桥面附属设施成绵乐施桥参—052 采纳通用参考图：1）《路基插板式非金属声屏障》(通环 2024-8226)2）《桥梁插板式金属声屏障》（通环 2024-8323)3)《常用跨度桥面附属设施》（通桥 2024 8388A）3 验收法律规范1)《钢结构工程施工质量验收法律规范》（GB 50205—2001）,2）《混凝土结构工程施工及验收法律规范》（GB 50204-2024)3）二、材料1 混凝土:混凝土现浇底梁以及钢筋混凝土钻孔桩、混凝土强度等级为 C30,混凝土原材料和混凝土的配合比应满足《铁路混凝土结构耐久性设计法律规范》(TB1005-2024）的规定。2 钢筋：HPB235 钢筋应满足《钢筋混凝土用热轧光圆钢筋》（GB1499.1—2024）的规定及设计要求,HPB 335 钢筋应满足《钢筋混凝土用热轧带肋钢筋》（GB1499.2-2024）的规定及设计要求。3H 型钢采纳 Q235—B 级，质量标准按《热轧 H 型钢和部分 T 型钢》(GB T1263-2024）；H 型钢底板和预埋钢板材质为 Q235—B 级，其性能应符合国家标准《碳素结构钢》（GB T700）的规定。外露钢件应采纳热镀锌防腐，防腐年限应满足 20 年的使用寿命.4 螺栓、螺母和垫圈：高强度螺栓性能等级为 8。8 级,应符合《钢结构高强度大六角头螺栓》(GB T1228-2024），螺母及平垫圈材质为45＃钢，螺母应符合《钢结构高强度大六角头螺母》（GB T1229—2024），垫圈应符合《钢结构用高强度垫圈》(GB T1230-2024)的规定.普通螺栓应符合现行国家标准《六角头螺栓》（ GB T5782—2000)的规定。5 非金属复合吸声板性能指标:编号名称性能指标1平 均 吸 声 系 数（NRC）≥0.72隔声量≥30dB3面密度路基：≤284Kg／㎡≥160Kg／㎡桥梁：≤160Kg／㎡4抗风压性能符合《铁路声屏障声学构件技术要求及测试方法》（TB T3122-2024）有关规定5抗冲击符合《铁路声屏障声学构件技术要求及测试方法》（TB T3122—2024）有关规定6防火性能防火等级应满足《建筑材料及制品燃烧性能分级》（GB 8624—2024)中规定的 E 级及以上要求7外观符合《铁路声屏障声学构件技术要求及测试方法》（TB T3122—2024）有关规定三、路基声屏障基础1 声屏障基础采纳挖孔桩，挖孔过程中应设置钢筋混凝土护壁,其余均按通环（2024）8226 施工.2 施工声屏障基础时,注...
