复核屋面彩板安装施工工法

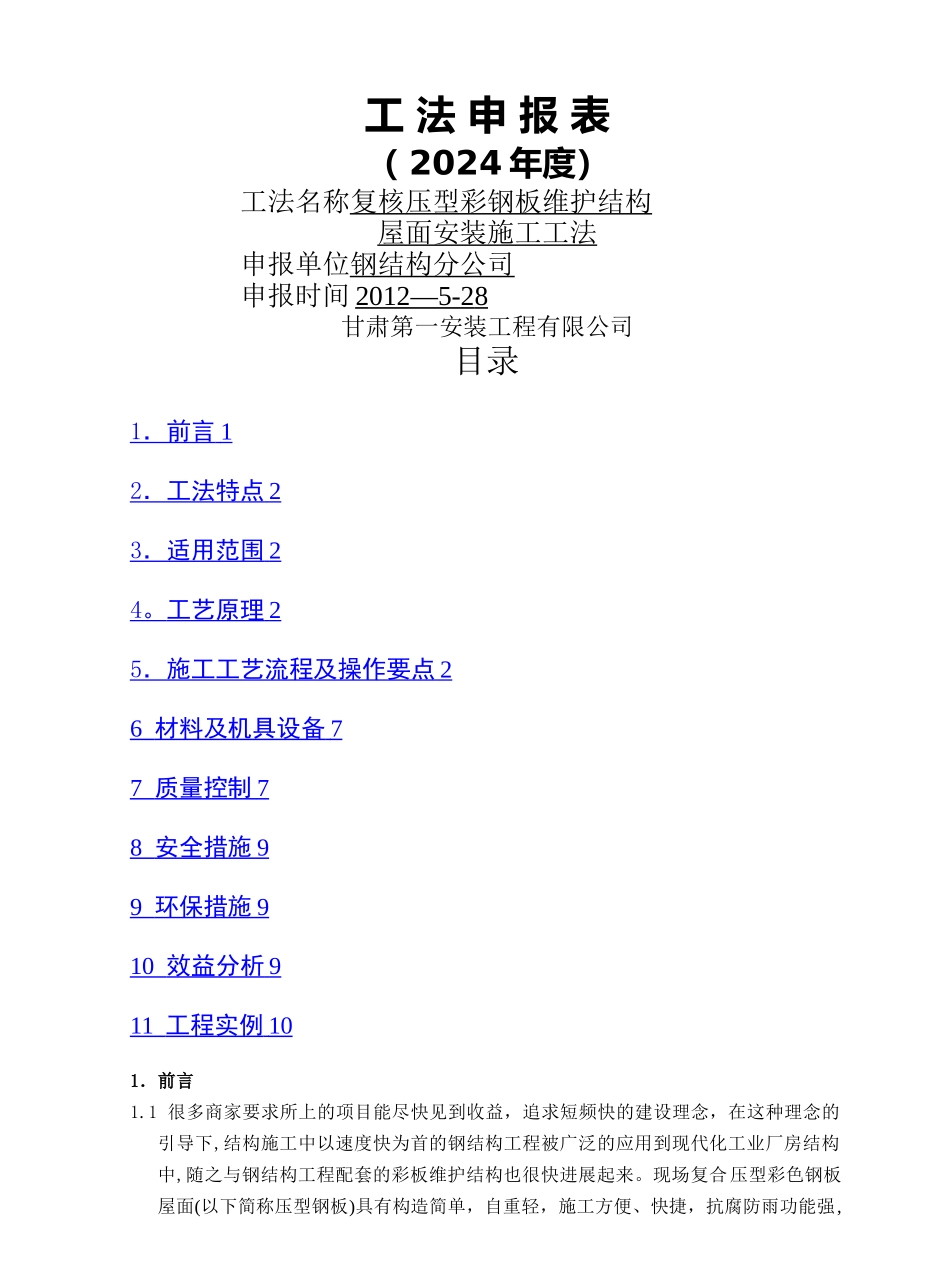

工 法 申 报 表（ 2024 年度）工法名称复核压型彩钢板维护结构屋面安装施工工法申报单位钢结构分公司申报时间 2012—5-2 8 甘肃第一安装工程有限公司目录1 ．前言 1 2 ．工法特点 2 3 ．适用范围 2 4 。 工艺原理 2 5 ．施工工艺流程及操作要点 2 6 材料及机具设备 7 7 质量控制 7 8 安全措施 9 9 环保措施 9 10 效益分析 9 11 工程实例 10 1．前言1.1 很多商家要求所上的项目能尽快见到收益，追求短频快的建设理念，在这种理念的引导下,结构施工中以速度快为首的钢结构工程被广泛的应用到现代化工业厂房结构中,随之与钢结构工程配套的彩板维护结构也很快进展起来。现场复合压型彩色钢板屋面(以下简称压型钢板)具有构造简单，自重轻，施工方便、快捷，抗腐防雨功能强,外形美观等优点。1。2 我单位在长期的现场复合压型彩钢板屋面施工中，积累了丰富的施工经验,现予以总结，形成彩钢维护结构施工工法。2．工法特点2.1 工艺流程清楚易懂，安装技术简单易行。2。2 工艺上避开螺钉穿透屋面彩钢板，从根本上消除了屋面漏水的系统隐患，提高了屋面防水性能,从而大大降低了屋面维护和修缮费用，安装质量容易保证。2.3 所用施工设备简单常见，所需施工人员较少，大大降低建设成本.2。4 此种方法现场工作量大,但能够克服超长板材运输困难,适合于大型工程和大跨度结构工程的施工。3．适用范围3.1主要用于：体育场馆、展览馆、工业厂房、仓库和各种公共建筑屋面工程.3。2。建筑物天沟、采光板、压顶、封檐等配套使用施工工程.4.工艺原理复合压型彩钢板屋面结构是将彩钢带、玻璃丝绵运至施工现场，根据建筑物维护结构的形状大小在施工现场预制彩色压型钢板，边预制压型钢板边进行维护结构的施工技术.并且此结构采纳与咬边型压型钢板配套的固定支架先固定在檩条上,利用彩钢板的母肋与固定支架中心肋啮合进行固定（如图 4－1），改变以往用自攻螺钉或铆钉将彩钢板穿透直接固定在支撑件上的做法（彩钢板屋面构造如图 4－2），这种独特的固定方式固定更直观、牢固,而且从工艺上避开彩钢板钻眼时受到的破损，并使得彩钢板在受温度变化时能自由伸缩，减少屋面整体变形,从而保证屋面系统取得更好的防水效果。5．施工工艺流程及操作要点5.1 工艺流程:5。2 复合压型彩钢板施工技术。5.2。1 测量、放线1 施工前要根据图纸和现场实际情况提前做好屋面彩钢板排板布置图.排版设计方案原则:保证彩钢板顺坡度方向与天...
