外墙面干挂花岗岩施工

外墙面干挂花岗岩施工_第1页
1/2
外墙面干挂花岗岩施工_第2页
2/2

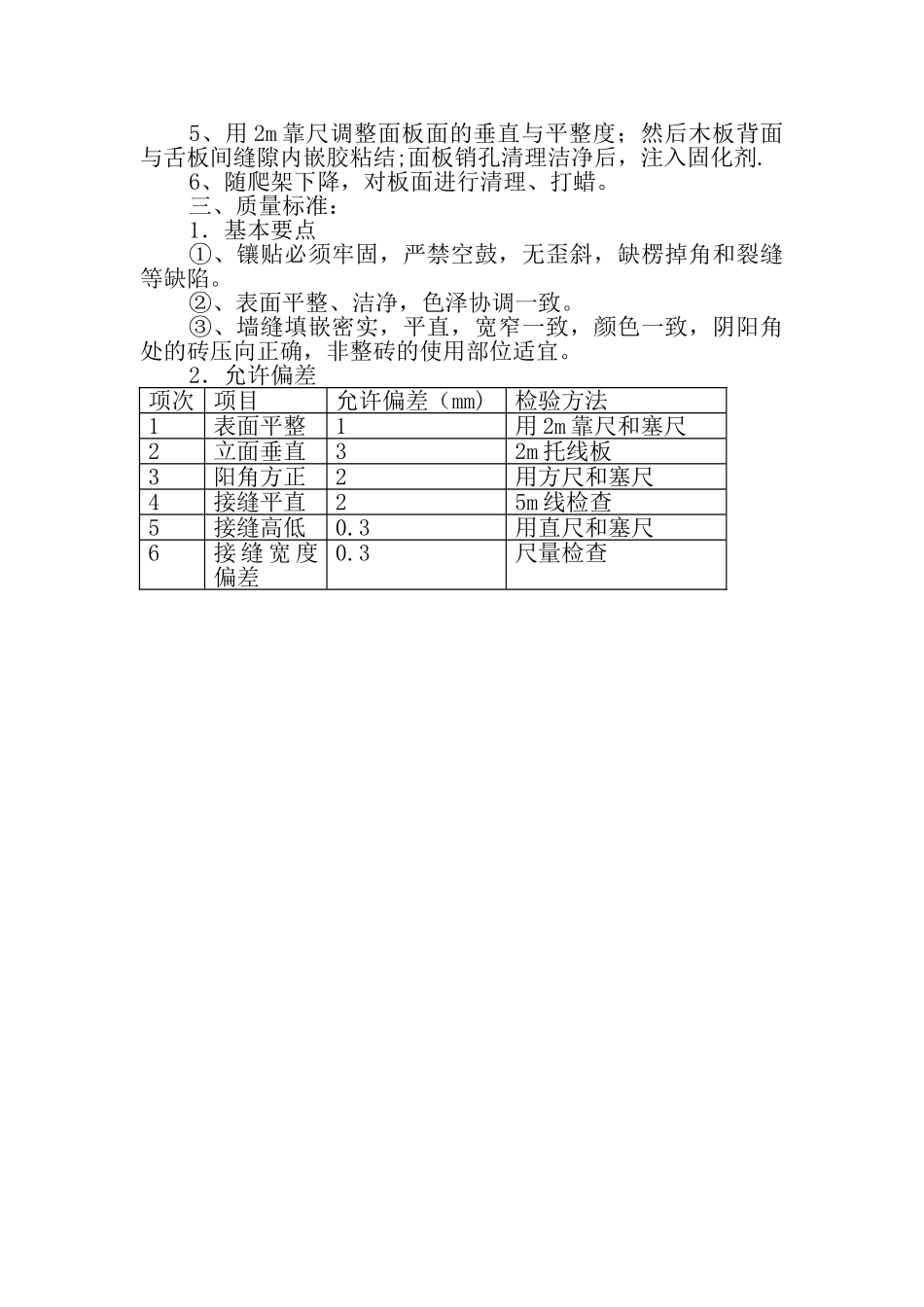

1.1.1 外墙面干挂花岗岩施工⑴ 干挂花岗石施工流程图,如图所示.┌───┐┌───┐┌─┐┌┤花岗石││花岗石││质│││选材(││钻孔││量│││平整、│→│开槽├────────────┐│检│││尺寸、│││││查│││色差)││││└─┘│└───┘└───┘↓↓┌─┐┌┴┐┌─┐┌─┐┌─┐┌─┐┌─┐┌─┐┌─┐┌─┐│││││定││墙││安││安││安││││││││施││结││点││面││装││装││装││石││安││石││工││构││挂││固││膨││固││连││板││装││板││准│→│测│→│线│→│定│→│胀│→│定│→│接│→│对│→│销│→│调││备││量││放││点││螺││角││板││号││钉││整││││││样││打││栓││钢││││就││││││││││││洞││││││││位│││││└─┘└─┘└─┘└─┘└─┘└─┘└─┘└─┘└─┘└─┘┌─┐┌──┐┌─┐┌─┐┌─┐│拧││连接││发││表││成│→│紧│→│节点│→│泡│→│面│→│品││连││干挂││条││清││检││接││AB 胶││打││理││查││件││胶合││胶││││保││螺││││││││护││栓│││││││││└─┘└──┘└─┘└─┘└─┘ 干挂花岗石工艺流程图第一节干挂花岗石施工方案一.施工工艺流程基层处理→放线→基层钢龙骨安装→板材就位→调整、固定挂件→清洗→打蜡二.施工要点1、基层处理:先结结构进行验收,清理各种墙面污染物以及非用件。2、放线:墙面整体吊垂直阴阳角;竖向通测,确定窗台部位;拉水平通线,确定板面安装部位.3、在砼结构上钻孔,打钢膨胀螺栓,进行龙骨安装;在竖向龙骨上,按板材竖向分块尺寸,确定每道水平龙骨间距。水平龙骨按预留孔位安装舌板,板上下设置可调舌片.4、板材就位:上层面板对号就位,面板孔内插销就位固定.5、用 2m 靠尺调整面板面的垂直与平整度;然后木板背面与舌板间缝隙内嵌胶粘结;面板销孔清理洁净后,注入固化剂.6、随爬架下降,对板面进行清理、打蜡。三、质量标准:1.基本要点①、镶贴必须牢固,严禁空鼓,无歪斜,缺楞掉角和裂缝等缺陷。②、表面平整、洁净,色泽协调一致。③、墙缝填嵌密实,平直,宽窄一致,颜色一致,阴阳角处的砖压向正确,非整砖的使用部位适宜。2.允许偏差项次项目允许偏差(mm)检验方法1表面平整1用 2m 靠尺和塞尺2立面垂直32m 托线板3阳...
