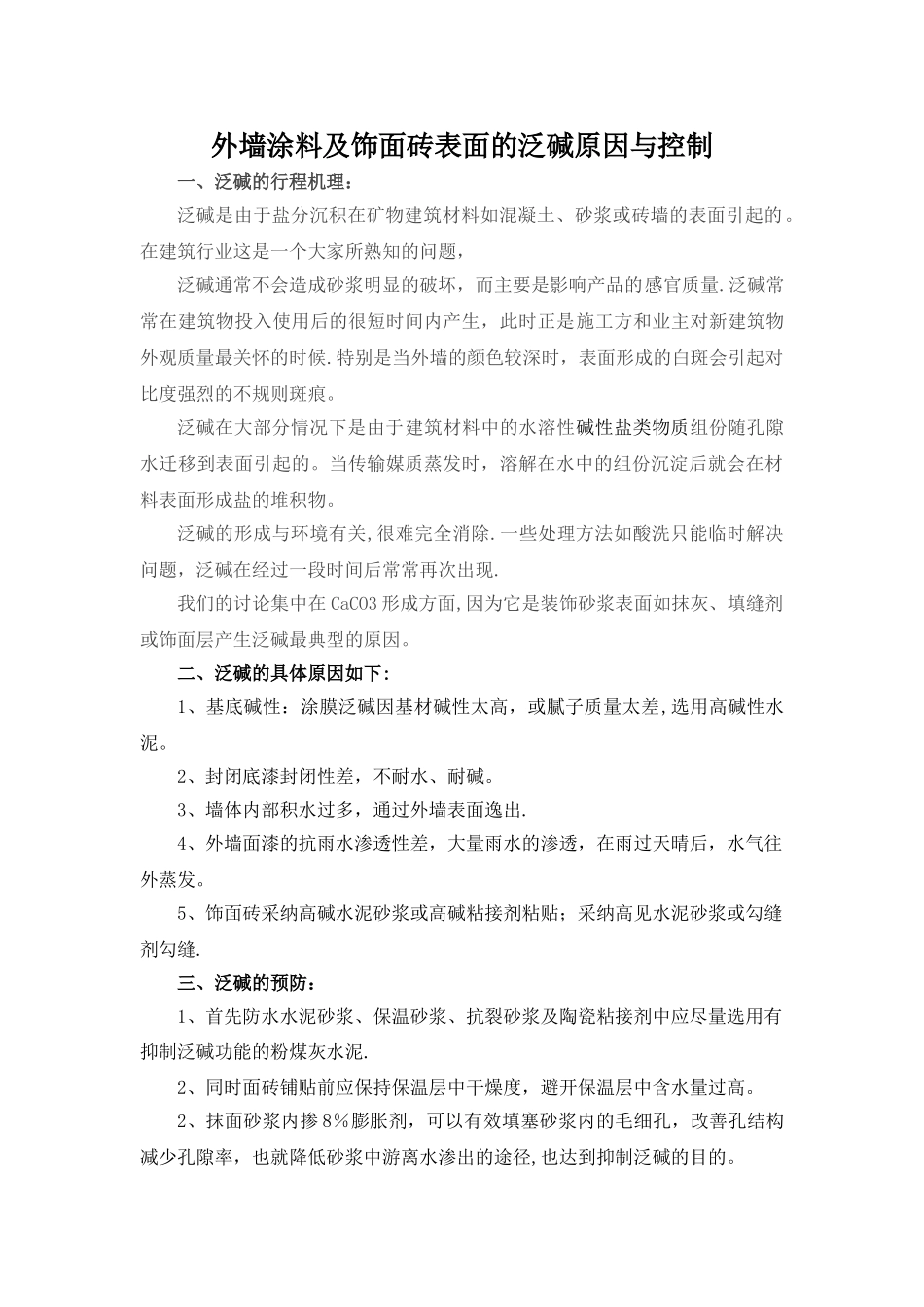

外墙涂料及饰面砖表面的泛碱原因与控制一、泛碱的行程机理：泛碱是由于盐分沉积在矿物建筑材料如混凝土、砂浆或砖墙的表面引起的。在建筑行业这是一个大家所熟知的问题，泛碱通常不会造成砂浆明显的破坏，而主要是影响产品的感官质量.泛碱常常在建筑物投入使用后的很短时间内产生，此时正是施工方和业主对新建筑物外观质量最关怀的时候.特别是当外墙的颜色较深时，表面形成的白斑会引起对比度强烈的不规则斑痕。泛碱在大部分情况下是由于建筑材料中的水溶性碱性盐类物质组份随孔隙水迁移到表面引起的。当传输媒质蒸发时，溶解在水中的组份沉淀后就会在材料表面形成盐的堆积物。 泛碱的形成与环境有关,很难完全消除.一些处理方法如酸洗只能临时解决问题，泛碱在经过一段时间后常常再次出现.我们的讨论集中在 CaCO3 形成方面,因为它是装饰砂浆表面如抹灰、填缝剂或饰面层产生泛碱最典型的原因。 二、泛碱的具体原因如下:1、基底碱性：涂膜泛碱因基材碱性太高，或腻子质量太差,选用高碱性水泥。2、封闭底漆封闭性差，不耐水、耐碱。3、墙体内部积水过多，通过外墙表面逸出.4、外墙面漆的抗雨水渗透性差，大量雨水的渗透，在雨过天晴后，水气往外蒸发。5、饰面砖采纳高碱水泥砂浆或高碱粘接剂粘贴；采纳高见水泥砂浆或勾缝剂勾缝.三、泛碱的预防：1、首先防水水泥砂浆、保温砂浆、抗裂砂浆及陶瓷粘接剂中应尽量选用有抑制泛碱功能的粉煤灰水泥.2、同时面砖铺贴前应保持保温层中干燥度，避开保温层中含水量过高。2、抹面砂浆内掺 8％膨胀剂，可以有效填塞砂浆内的毛细孔，改善孔结构减少孔隙率，也就降低砂浆中游离水渗出的途径,也达到抑制泛碱的目的。2、减低墙体碱性:保证新墙面基材的 pH 值小于 10，对高碱性墙面使用10％的草酸溶液洗刷中和,再用清水冲洗墙面，干燥后封底涂刷涂料。3、寻找并杜绝水分的源头:保证涂膜防水和抗雨水渗透，增强涂膜的疏水性,减少雨水的渗透，从而减少泛碱行为。4、加强对底材的封闭：选用渗透封闭作用强的封闭底漆，如溶剂型封闭底漆,溶剂型封底漆封闭性最好，乳液—硅溶胶复合体系封闭底漆有很强的封闭作用。硅溶胶为纳米级粒子，对基材的渗透性好，封闭开放的毛细孔，增加封闭孔数,减少开放孔数，增强对基材的封闭作用.硅溶胶成膜后,成为二氧化硅立体网状结构涂膜,不水解粉化、不降解,封闭作用长.并且硅溶胶析出时活性强,与基材中碱性物质氢氧化钙反应生成硅酸钙，降低基材碱性，同时增强涂层的附着力.5、饰面...
