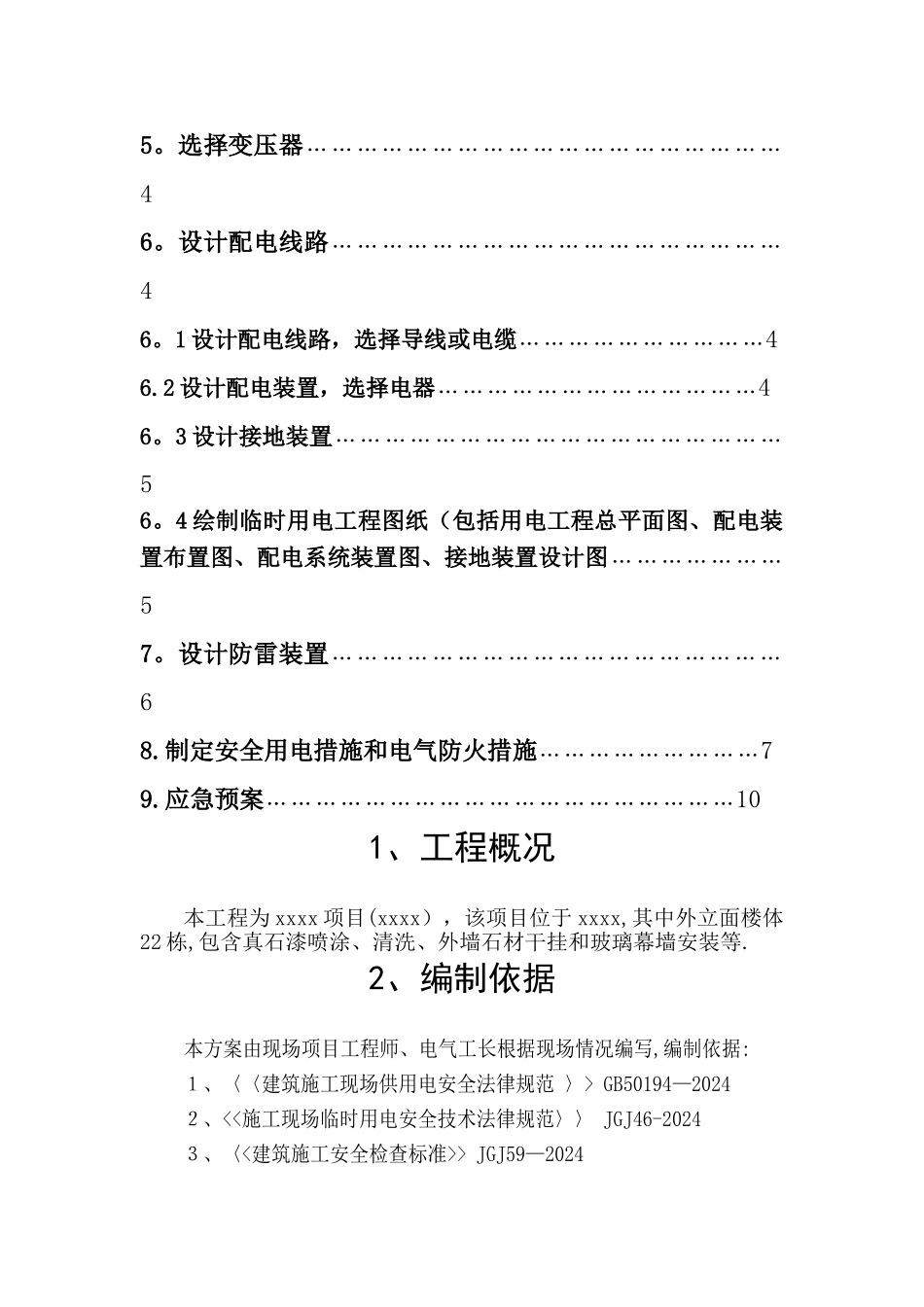

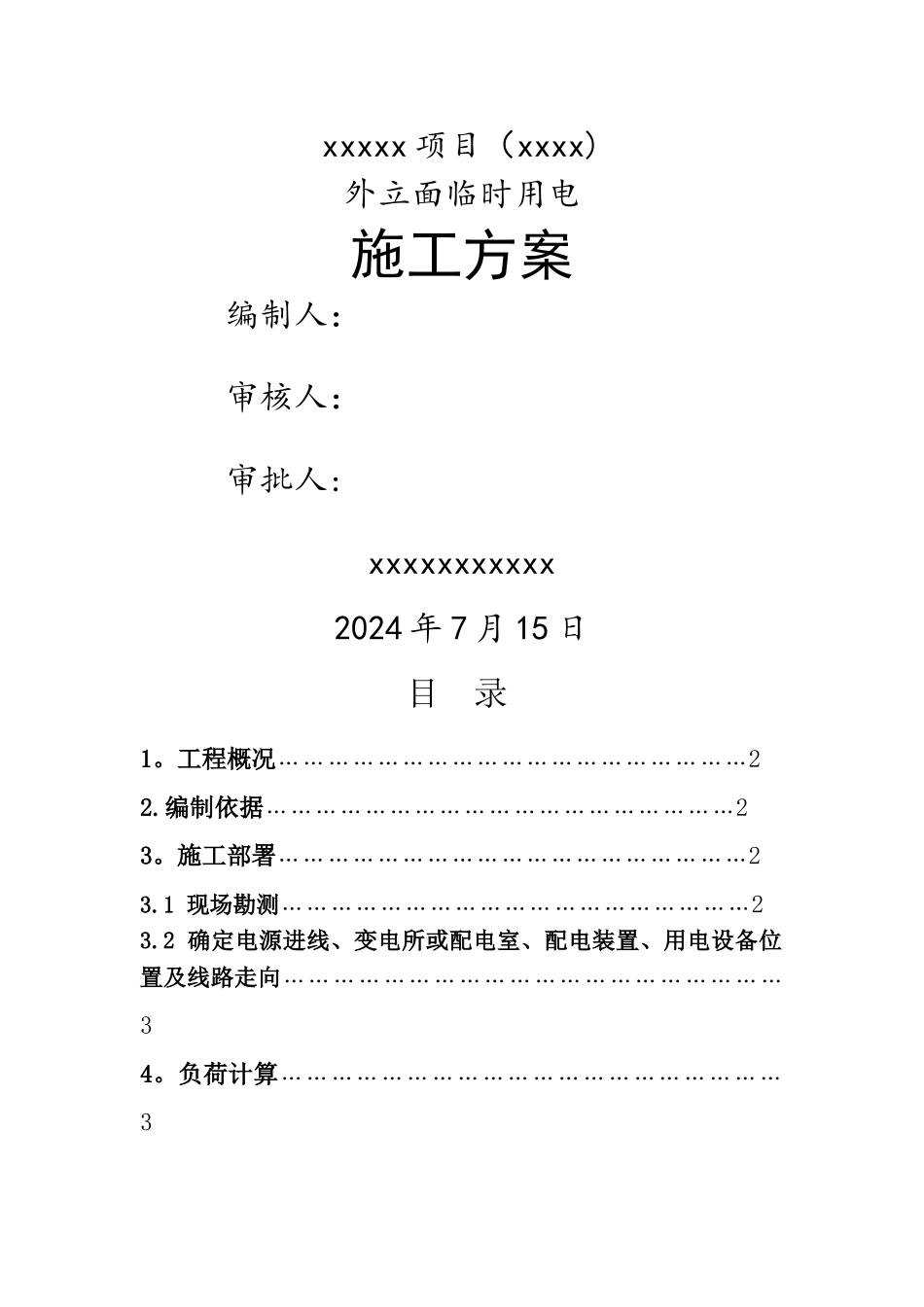

xxxxx 项目（xxxx)外立面临时用电施工方案编制人：审核人：审批人:xxxxxxxxxxx2024 年 7 月 15 日目 录1。工程概况…………………………………………………22.编制依据…………………………………………………23。施工部署…………………………………………………23.1 现场勘测…………………………………………………23.2 确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向……………………………………………………34。负荷计算……………………………………………………35。选择变压器…………………………………………………46。设计配电线路………………………………………………46。1 设计配电线路，选择导线或电缆…………………………46.2 设计配电装置，选择电器…………………………………46。3 设计接地装置………………………………………………56。4 绘制临时用电工程图纸（包括用电工程总平面图、配电装置布置图、配电系统装置图、接地装置设计图…………………57。设计防雷装置………………………………………………68.制定安全用电措施和电气防火措施………………………79.应急预案…………………………………………………101、工程概况本工程为 xxxx 项目(xxxx），该项目位于 xxxx,其中外立面楼体22 栋,包含真石漆喷涂、清洗、外墙石材干挂和玻璃幕墙安装等.2、编制依据本方案由现场项目工程师、电气工长根据现场情况编写,编制依据:１、〈〈建筑施工现场供用电安全法律规范 〉> GB50194—2024２、<<施工现场临时用电安全技术法律规范〉〉 JGJ46-2024３、〈<建筑施工安全检查标准>> JGJ59—20243、施工部署3.1 现场勘测3.1.1、本工程临时用电设备主要为小型电动工具,临时用电总电源由甲方配电室引出供至现场总配电箱，一层和屋面设置二级配电箱两处。本工程采纳 TN-S 三相五线接零保护。3。1.2、TN-S 三相五线接零保护架设要求（1）保护零线严禁通过任何开关或熔断器。（2）保护零线作为接零保护的专用线，必须独用,不能他用,电缆要用五芯电缆。(3）保护零线除了从总配电箱电源接零线引出外，在任何地方不得与工作零线有电气连接，特别注意电箱中防止经过铁质箱体形成电气连接。（4）保护零线的截面积应不小于工作零线的截面积,同时必须满足机械强度的要求。（5）保护零线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用.(6）重复接地必须在保护零线上。工作零线不能加重复接地...
