大梁模板及支撑设计方案

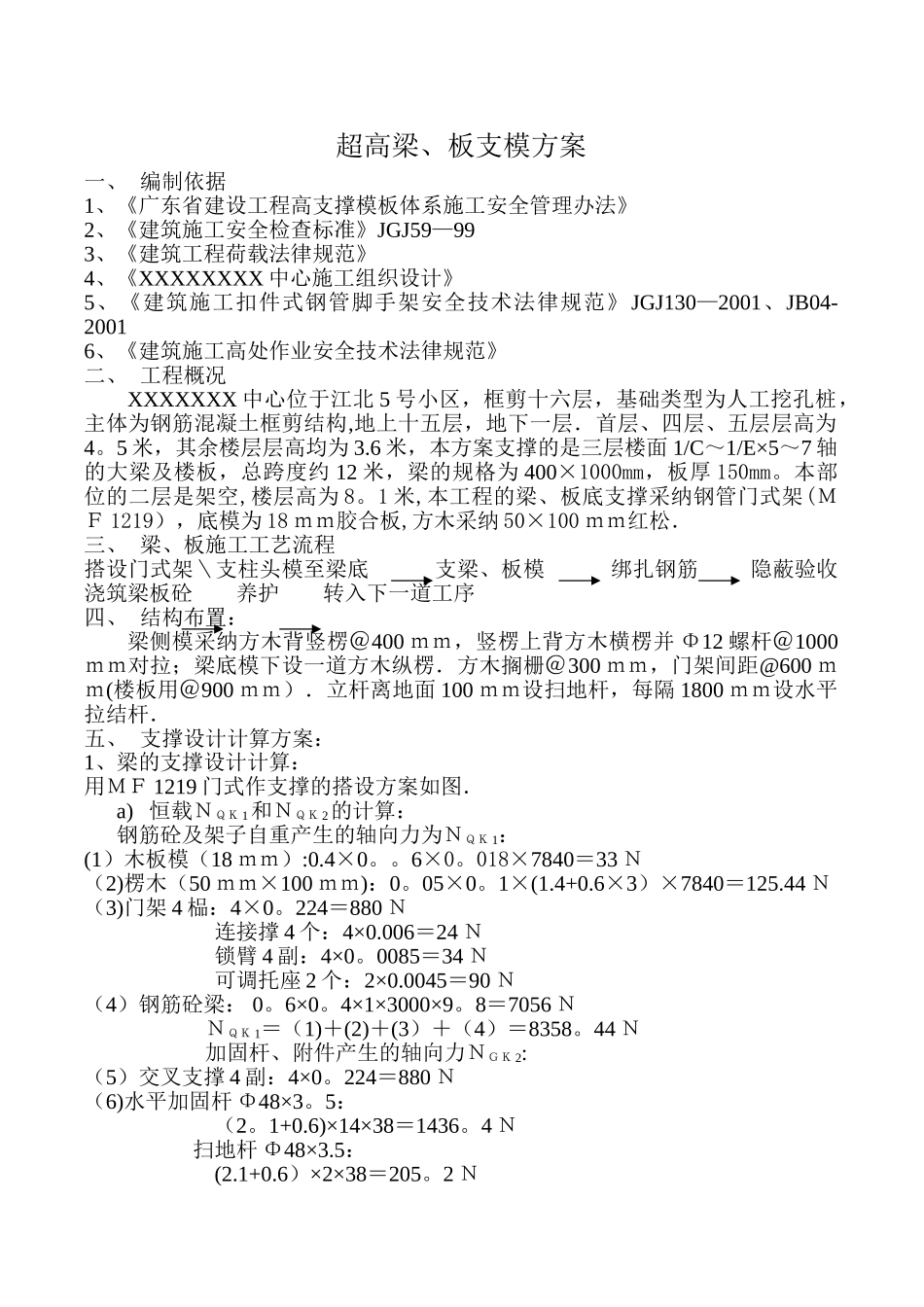

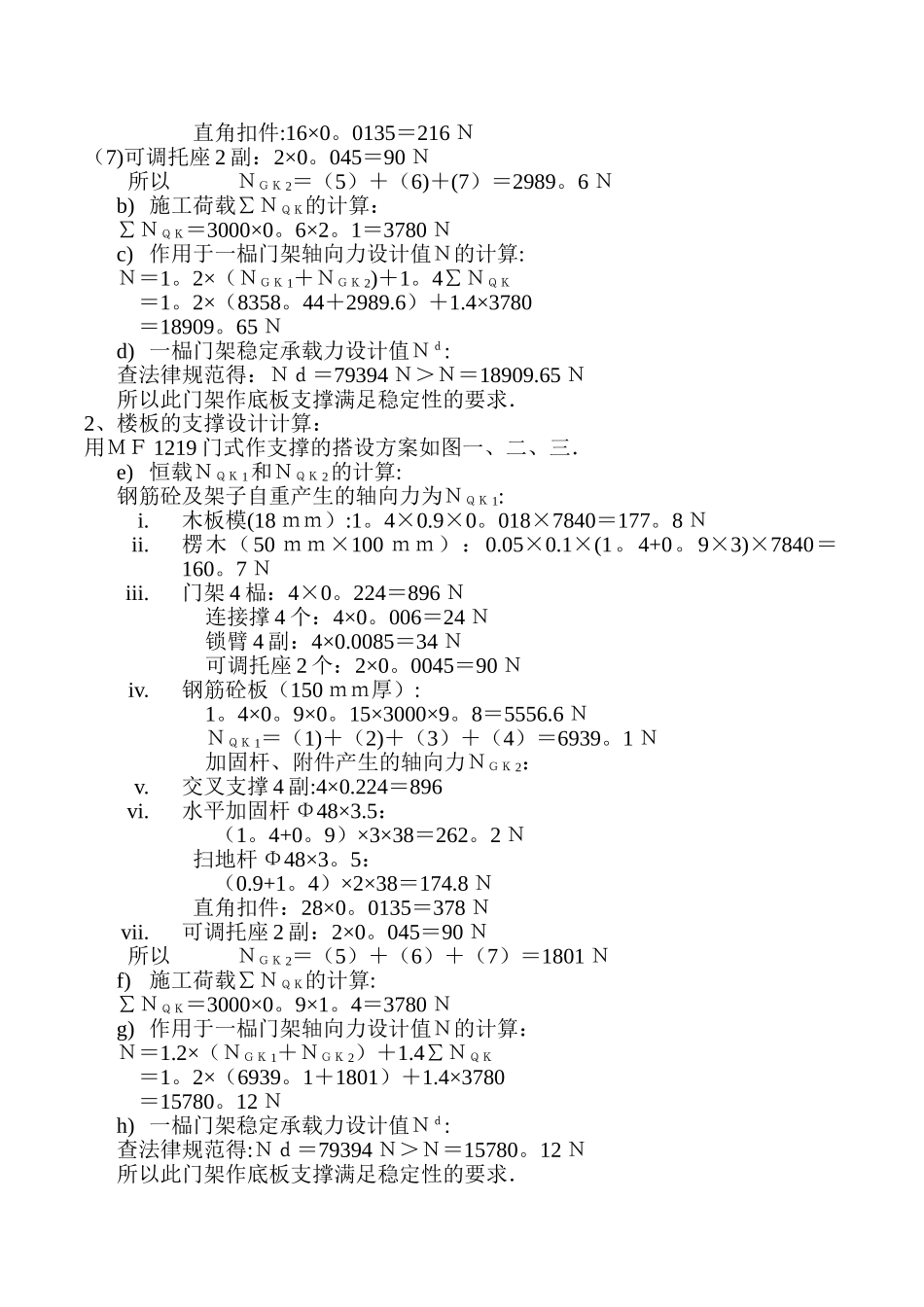

超高梁、板支模方案一、 编制依据1、《广东省建设工程高支撑模板体系施工安全管理办法》2、《建筑施工安全检查标准》JGJ59—993、《建筑工程荷载法律规范》4、《XXXXXXXX 中心施工组织设计》5、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2001、JB04-20016、《建筑施工高处作业安全技术法律规范》二、 工程概况XXXXXXX 中心位于江北 5 号小区，框剪十六层，基础类型为人工挖孔桩，主体为钢筋混凝土框剪结构,地上十五层，地下一层．首层、四层、五层层高为4。5 米，其余楼层层高均为 3.6 米，本方案支撑的是三层楼面 1/C～1/E×5～7 轴的大梁及楼板，总跨度约 12 米，梁的规格为 400×1000mm，板厚 150mm。本部位的二层是架空,楼层高为 8。1 米,本工程的梁、板底支撑采纳钢管门式架(ＭＦ 1219），底模为 18 ｍｍ胶合板,方木采纳 50×100 ｍｍ红松．三、 梁、板施工工艺流程搭设门式架＼支柱头模至梁底 支梁、板模 绑扎钢筋 隐蔽验收 浇筑梁板砼 养护 转入下一道工序四、 结构布置：梁侧模采纳方木背竖楞＠400 ｍｍ，竖楞上背方木横楞并 Φ12 螺杆＠1000ｍｍ对拉；梁底模下设一道方木纵楞．方木搁栅＠300 ｍｍ，门架间距@600 ｍｍ(楼板用＠900 ｍｍ）．立杆离地面 100 ｍｍ设扫地杆，每隔 1800 ｍｍ设水平拉结杆．五、 支撑设计计算方案：1、梁的支撑设计计算：用ＭＦ 1219 门式作支撑的搭设方案如图．a) 恒载ＮＱＫ 1和ＮＱＫ 2的计算：钢筋砼及架子自重产生的轴向力为ＮＱＫ 1：(1）木板模（18 ｍｍ）:0.4×0。。6×0。018×7840＝33 Ｎ（2)楞木（50 ｍｍ×100 ｍｍ)：0。05×0。1×(1.4+0.6×3）×7840＝125.44 Ｎ（3)门架 4 榀：4×0。224＝880 Ｎ连接撑 4 个：4×0.006＝24 Ｎ锁臂 4 副：4×0。0085＝34 Ｎ可调托座 2 个：2×0.0045＝90 Ｎ（4）钢筋砼梁： 0。6×0。4×1×3000×9。8＝7056 ＮＮＱＫ 1＝（1)＋(2)＋(3）＋（4）＝8358。44 Ｎ加固杆、附件产生的轴向力ＮＧＫ 2:（5）交叉支撑 4 副：4×0。224＝880 Ｎ（6)水平加固杆 Φ48×3。5：（2。1+0.6)×14×38＝1436。4 Ｎ扫地杆 Φ48×3.5：(2.1+0.6）×2×38＝205。2 Ｎ直角扣件:16×0。0135＝216 Ｎ（7)可调托座 2 副：2×0。045＝90 Ｎ所以 ＮＧＫ 2＝（5）＋（6)＋(7）＝2989。6 Ｎb) 施工荷载∑ＮＱＫ的计算：∑ＮＱＫ＝3000×0。6×2。1＝3780 Ｎc) 作用于一榀门架轴向力设计...
