天棚吊顶施工方案

天棚吊顶施工方案_第1页
1/8
天棚吊顶施工方案_第2页
2/8
天棚吊顶施工方案_第3页
3/8

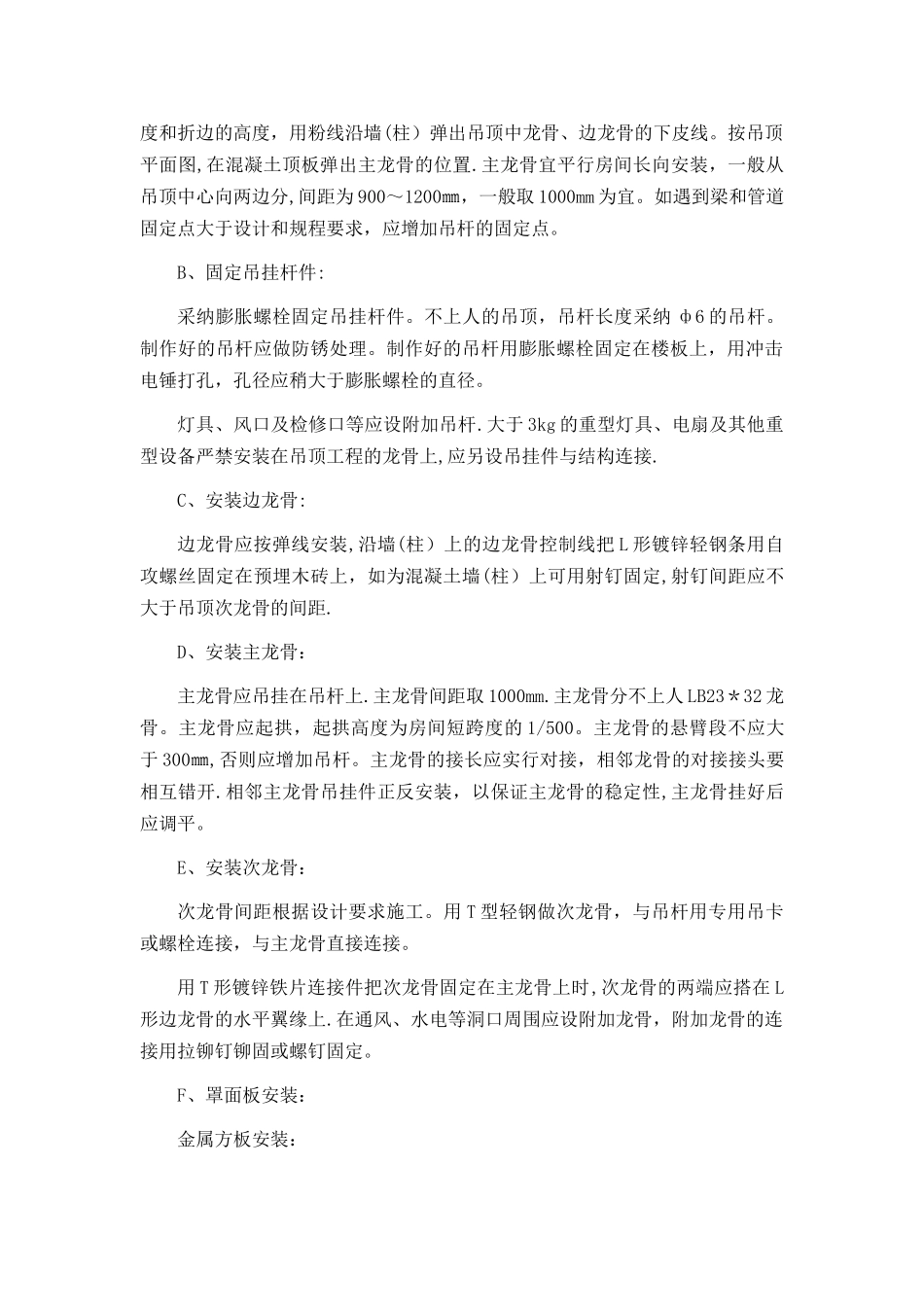

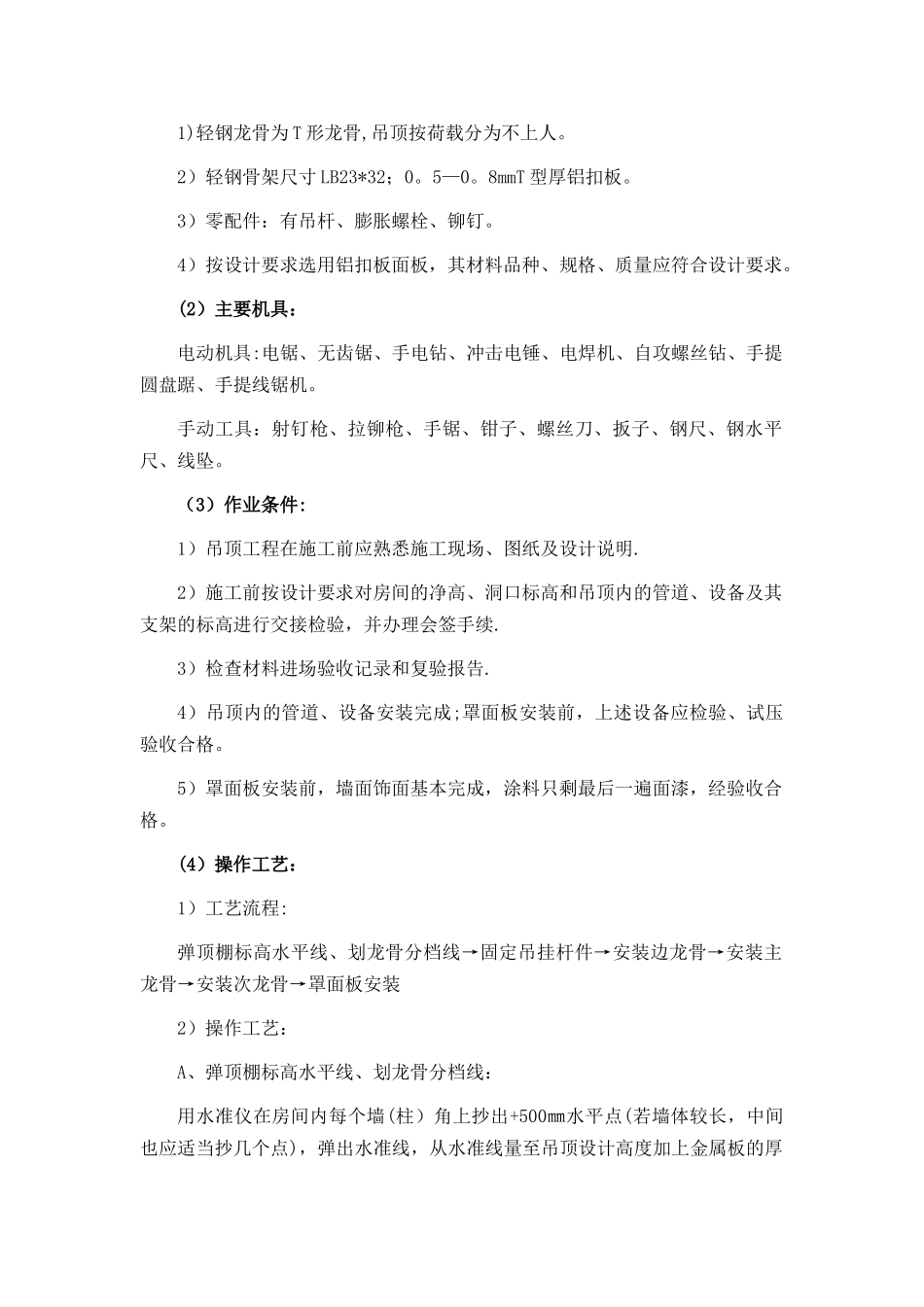

西便门东里 1、9 号楼综合整治项目天棚吊顶施工方案 北京市顺义建筑工程公司一、铝扣板吊顶(1)材料要求:1)轻钢龙骨为 T 形龙骨,吊顶按荷载分为不上人。2)轻钢骨架尺寸 LB23*32;0。5—0。8mmT 型厚铝扣板。3)零配件:有吊杆、膨胀螺栓、铆钉。4)按设计要求选用铝扣板面板,其材料品种、规格、质量应符合设计要求。(2)主要机具:电动机具:电锯、无齿锯、手电钻、冲击电锤、电焊机、自攻螺丝钻、手提圆盘踞、手提线锯机。手动工具:射钉枪、拉铆枪、手锯、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠。(3)作业条件:1)吊顶工程在施工前应熟悉施工现场、图纸及设计说明.2)施工前按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验,并办理会签手续.3)检查材料进场验收记录和复验报告.4)吊顶内的管道、设备安装完成;罩面板安装前,上述设备应检验、试压验收合格。5)罩面板安装前,墙面饰面基本完成,涂料只剩最后一遍面漆,经验收合格。(4)操作工艺:1)工艺流程:弹顶棚标高水平线、划龙骨分档线→固定吊挂杆件→安装边龙骨→安装主龙骨→安装次龙骨→罩面板安装2)操作工艺:A、弹顶棚标高水平线、划龙骨分档线:用水准仪在房间内每个墙(柱)角上抄出+500㎜水平点(若墙体较长,中间也应适当抄几个点),弹出水准线,从水准线量至吊顶设计高度加上金属板的厚度和折边的高度,用粉线沿墙(柱)弹出吊顶中龙骨、边龙骨的下皮线。按吊顶平面图,在混凝土顶板弹出主龙骨的位置.主龙骨宜平行房间长向安装,一般从吊顶中心向两边分,间距为 900~1200㎜,一般取 1000mm 为宜。如遇到梁和管道固定点大于设计和规程要求,应增加吊杆的固定点。B、固定吊挂杆件:采纳膨胀螺栓固定吊挂杆件。不上人的吊顶,吊杆长度采纳 ф6 的吊杆。制作好的吊杆应做防锈处理。制作好的吊杆用膨胀螺栓固定在楼板上,用冲击电锤打孔,孔径应稍大于膨胀螺栓的直径。灯具、风口及检修口等应设附加吊杆.大于 3kg 的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上,应另设吊挂件与结构连接.C、安装边龙骨:边龙骨应按弹线安装,沿墙(柱)上的边龙骨控制线把 L 形镀锌轻钢条用自攻螺丝固定在预埋木砖上,如为混凝土墙(柱)上可用射钉固定,射钉间距应不大于吊顶次龙骨的间距.D、安装主龙骨:主龙骨应吊挂在吊杆上.主龙骨间距取 1000mm.主龙骨分不上人 LB23*32 龙骨。主龙骨应起拱,起拱高度为房间短跨度的 1/500。主...
