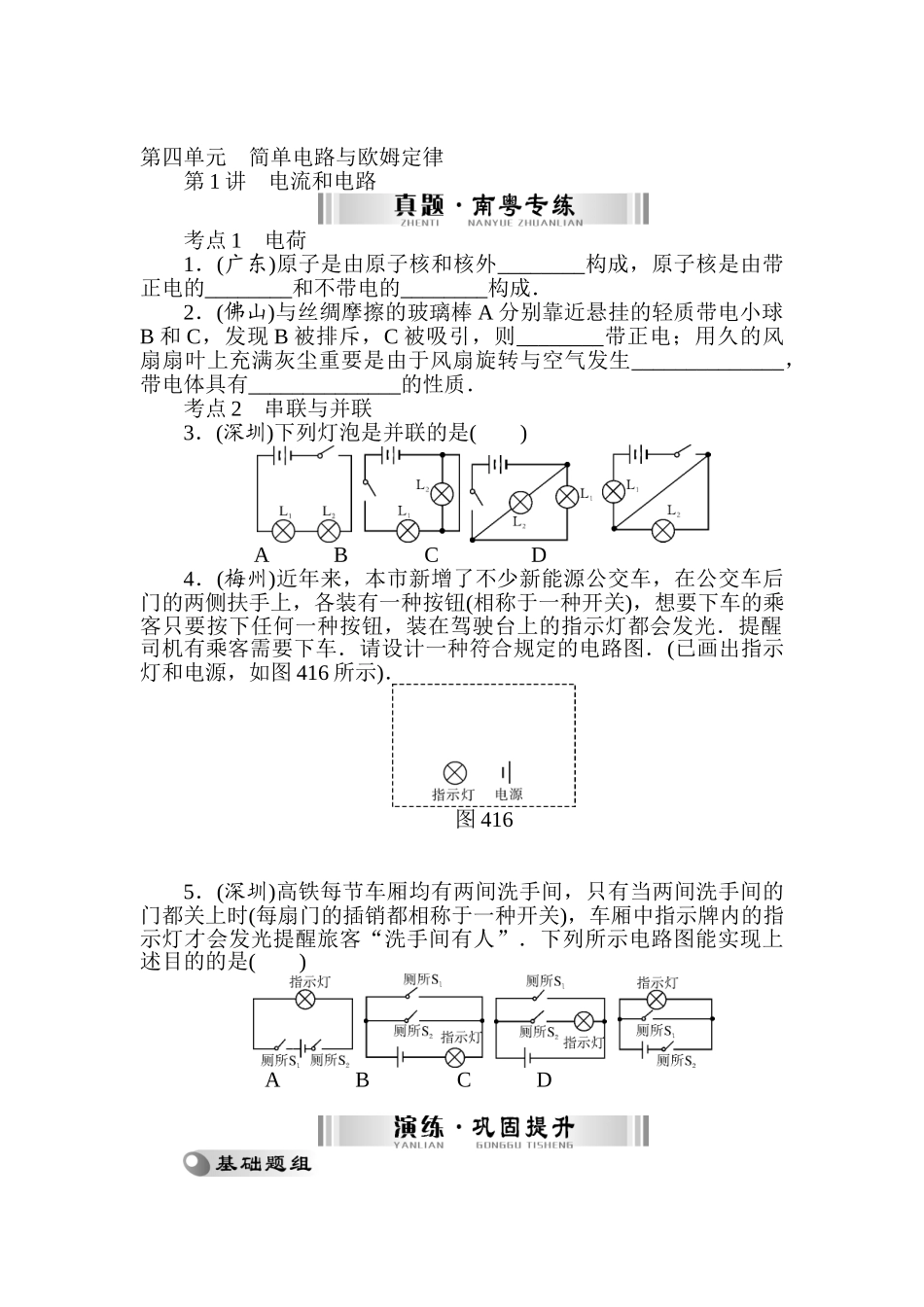

第四单元 简单电路与欧姆定律第 1 讲 电流和电路考点 1 电荷1．(广东)原子是由原子核和核外________构成，原子核是由带正电的________和不带电的________构成．2．(佛山)与丝绸摩擦的玻璃棒 A 分别靠近悬挂的轻质带电小球B 和 C，发现 B 被排斥，C 被吸引，则________带正电；用久的风扇扇叶上充满灰尘重要是由于风扇旋转与空气发生______________，带电体具有______________的性质．考点 2 串联与并联3．(深圳)下列灯泡是并联的是( ) A B C D4．(梅州)近年来，本市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一种按钮(相称于一种开关)，想要下车的乘客只要按下任何一种按钮，装在驾驶台上的指示灯都会发光．提醒司机有乘客需要下车．请设计一种符合规定的电路图．(已画出指示灯和电源，如图 416 所示)．图 4165．(深圳)高铁每节车厢均有两间洗手间，只有当两间洗手间的门都关上时(每扇门的插销都相称于一种开关)，车厢中指示牌内的指示灯才会发光提醒旅客“洗手间有人”．下列所示电路图能实现上述目的的是( ) A B C D1．(益阳)取两个相似的验电器 A 和 B，使 A 带电，B 不带电，可以看到 A 的金属锡箔张开，B 的金属锡箔闭合(如图 417)．用带绝缘柄的金属棒将 A 和 B 上的金属球连接起来，则 A、B 金属箔张角的变化状况是( )图 417A．A 和 B 都不变 B．A 变小，B 张开C．A 变大，B 不变 D．A 闭合，B 张开2．(福州)下列用品中，一般状况下属于导体的是( )A．钢尺 B．玻璃瓶 C．纸杯 D．橡皮擦3．如图 418 所示，粗心的小强把电流表并联在灯泡 L1两端了，此时假如闭合开关，将会发生( )图 418A．电源短路B．电流表损坏C．L1不亮D．L2灯丝烧断4．(宁波)下列电路图中，开关 S 闭合后，两个电阻并联的是( ) A B C D5．(广元)用同种材料制成两段长度相等、横截面积不一样的圆柱形导体，A 比 B 的横截面积大，如图 419 所示，将它们串联在电路中，通过的电流关系是( )图 419A．IA＞IB B．IA＜IB C．IA＝IB D．无法确定6．下列四个电路中，电流表能测量通过灯 L1的电流的是( ) A B C D7．某同学用电流表测电流时，电流表指针位置如图 4110 所示，则电流值也许是( ) 图 4110A．2.6 A 或 0.46 A B．2.06 A 或 0.52 A C．2.6 A 或 0.52 A D．2.06 A 或 0.46 A8．避雷针尖端不停向空中释放电子，这时避雷针中( )A．没有...
