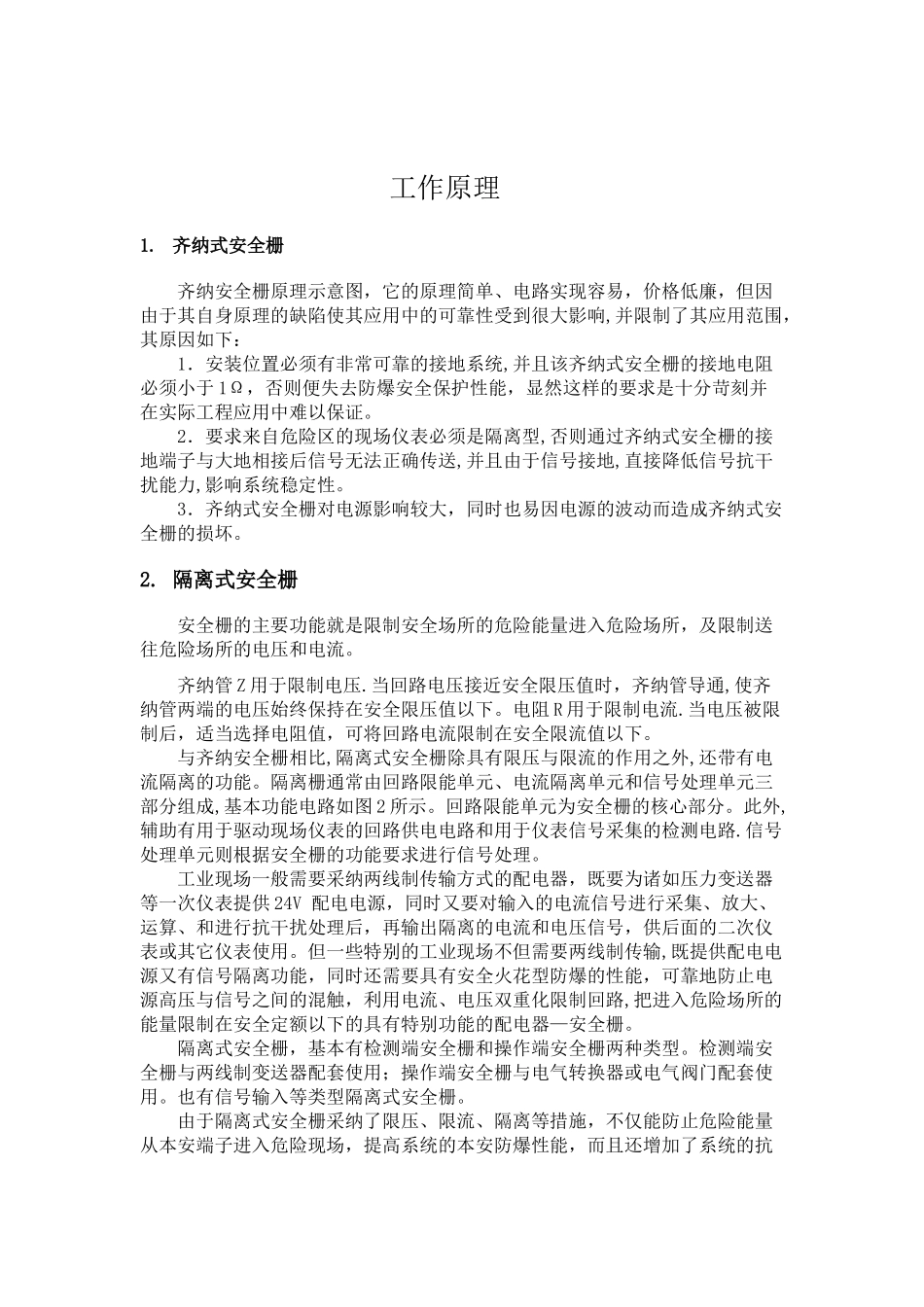

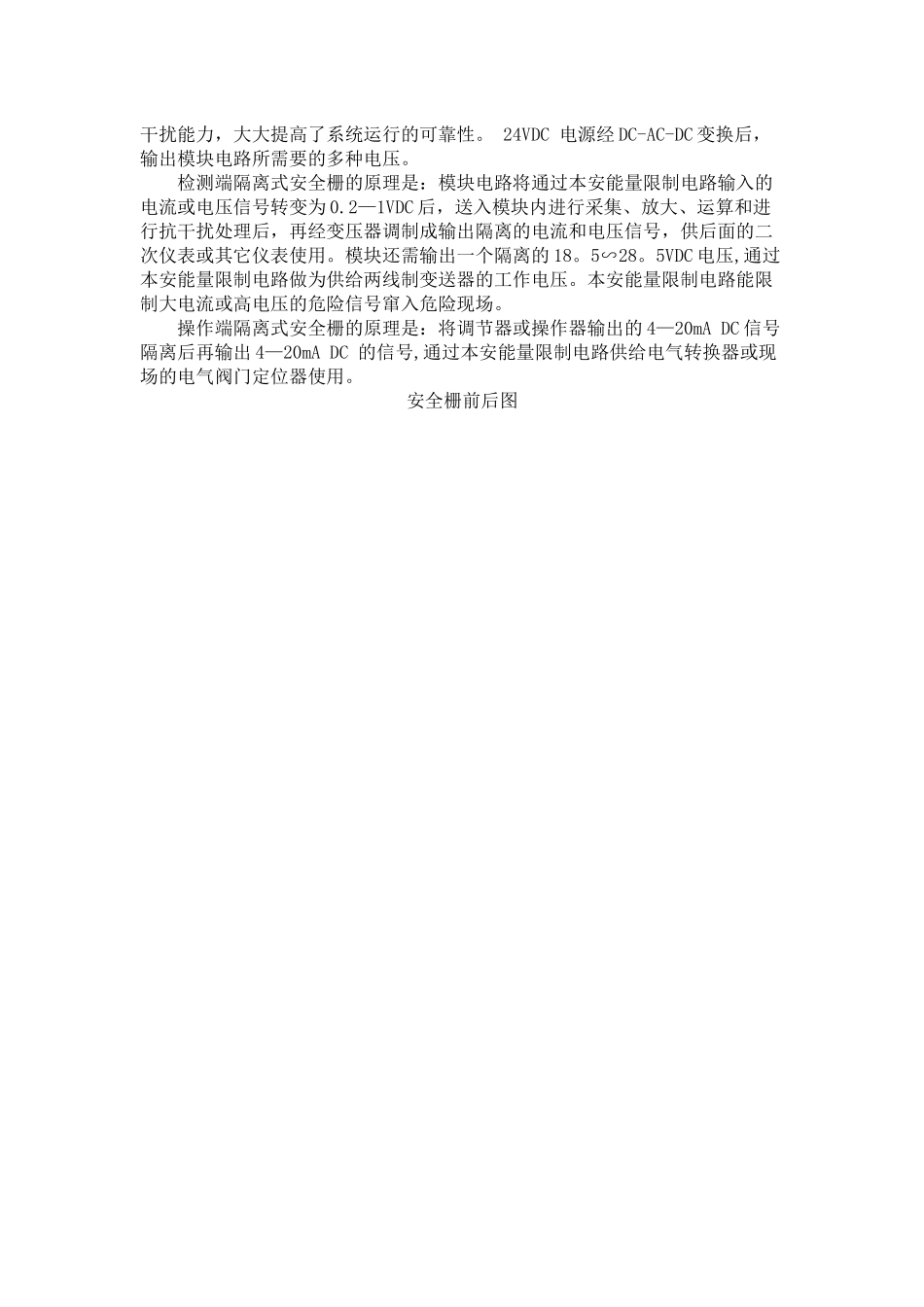

工作原理1. 齐纳式安全栅齐纳安全栅原理示意图，它的原理简单、电路实现容易，价格低廉，但因由于其自身原理的缺陷使其应用中的可靠性受到很大影响,并限制了其应用范围，其原因如下：1．安装位置必须有非常可靠的接地系统,并且该齐纳式安全栅的接地电阻必须小于 1Ω，否则便失去防爆安全保护性能，显然这样的要求是十分苛刻并在实际工程应用中难以保证。2．要求来自危险区的现场仪表必须是隔离型,否则通过齐纳式安全栅的接地端子与大地相接后信号无法正确传送,并且由于信号接地,直接降低信号抗干扰能力,影响系统稳定性。3．齐纳式安全栅对电源影响较大，同时也易因电源的波动而造成齐纳式安全栅的损坏。2. 隔离式安全栅安全栅的主要功能就是限制安全场所的危险能量进入危险场所，及限制送往危险场所的电压和电流。 齐纳管 Z 用于限制电压.当回路电压接近安全限压值时，齐纳管导通,使齐纳管两端的电压始终保持在安全限压值以下。电阻 R 用于限制电流.当电压被限制后，适当选择电阻值，可将回路电流限制在安全限流值以下。与齐纳安全栅相比,隔离式安全栅除具有限压与限流的作用之外,还带有电流隔离的功能。隔离栅通常由回路限能单元、电流隔离单元和信号处理单元三部分组成,基本功能电路如图 2 所示。回路限能单元为安全栅的核心部分。此外,辅助有用于驱动现场仪表的回路供电电路和用于仪表信号采集的检测电路.信号处理单元则根据安全栅的功能要求进行信号处理。工业现场一般需要采纳两线制传输方式的配电器，既要为诸如压力变送器等一次仪表提供 24V 配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。但一些特别的工业现场不但需要两线制传输,既提供配电电源又有信号隔离功能，同时还需要具有安全火花型防爆的性能，可靠地防止电源高压与信号之间的混触，利用电流、电压双重化限制回路,把进入危险场所的能量限制在安全定额以下的具有特别功能的配电器—安全栅。隔离式安全栅，基本有检测端安全栅和操作端安全栅两种类型。检测端安全栅与两线制变送器配套使用；操作端安全栅与电气转换器或电气阀门配套使用。也有信号输入等类型隔离式安全栅。由于隔离式安全栅采纳了限压、限流、隔离等措施，不仅能防止危险能量从本安端子进入危险现场，提高系统的本安防爆性能，而且还增加了系统的抗干扰能力，大大提高了系统运行的可靠性。 24VDC 电源经...
