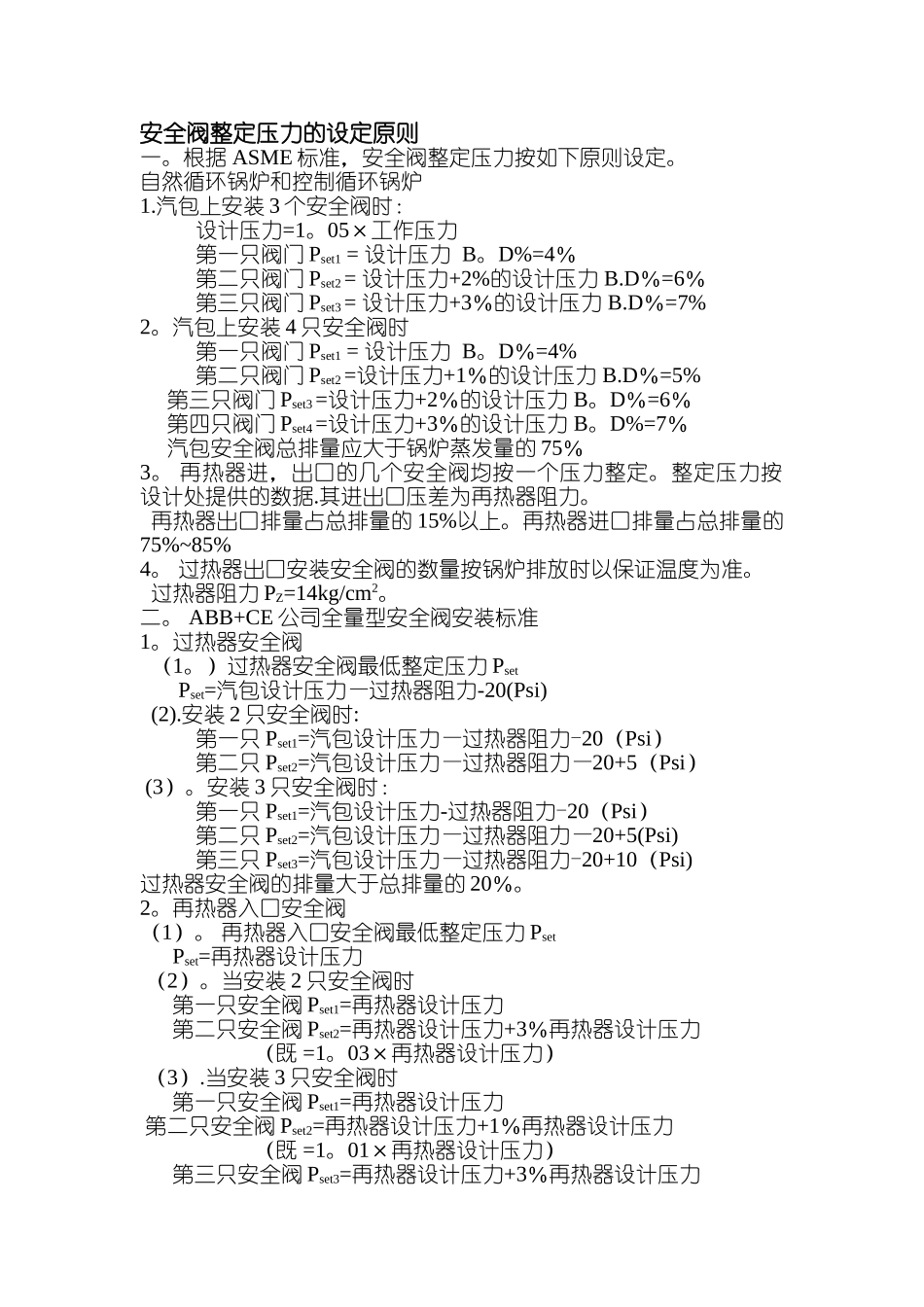

安全阀整定压力的设定原则

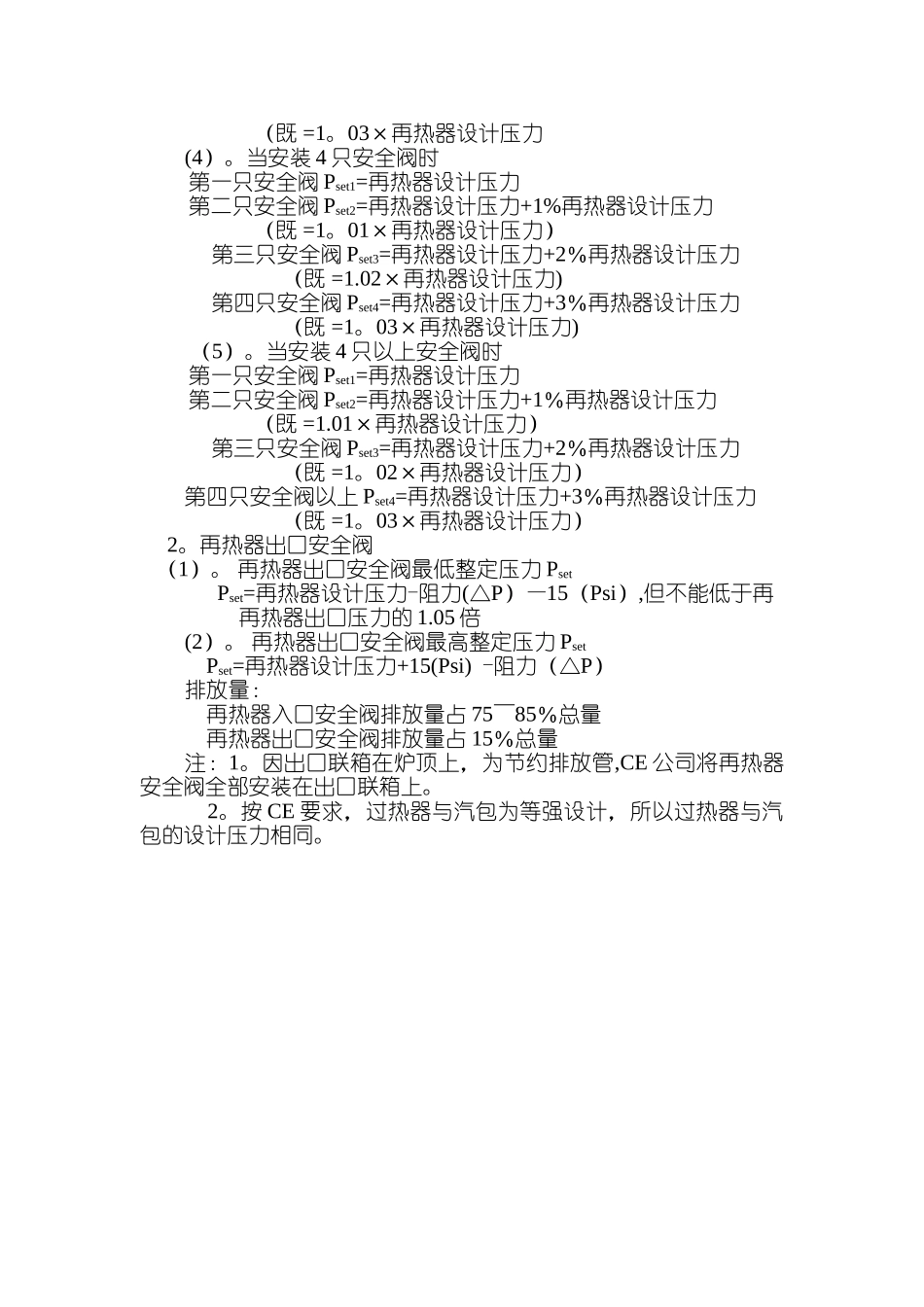

安全阀整定压力的设定原则一。根据 ASME 标准，安全阀整定压力按如下原则设定。自然循环锅炉和控制循环锅炉1.汽包上安装 3 个安全阀时：设计压力=1。05×工作压力第一只阀门 Pset1 = 设计压力 B。D%=4％第二只阀门 Pset2 = 设计压力+2%的设计压力 B.D％=6％第三只阀门 Pset3 = 设计压力+3％的设计压力 B.D％=7%2。汽包上安装 4 只安全阀时第一只阀门 Pset1 = 设计压力 B。D％=4%第二只阀门 Pset2 =设计压力+1％的设计压力 B.D％=5% 第三只阀门 Pset3 =设计压力+2％的设计压力 B。D％=6％ 第四只阀门 Pset4 =设计压力+3％的设计压力 B。D%=7％ 汽包安全阀总排量应大于锅炉蒸发量的 75％3。 再热器进，出口的几个安全阀均按一个压力整定。整定压力按设计处提供的数据.其进出口压差为再热器阻力。 再热器出口排量占总排量的 15%以上。再热器进口排量占总排量的75%~85%4。 过热器出口安装安全阀的数量按锅炉排放时以保证温度为准。 过热器阻力 PZ=14kg/cm2。二。 ABB+CE 公司全量型安全阀安装标准1。过热器安全阀（1。）过热器安全阀最低整定压力 Pset Pset=汽包设计压力—过热器阻力-20(Psi)(2).安装 2 只安全阀时:第一只 Pset1=汽包设计压力—过热器阻力-20（Psi）第二只 Pset2=汽包设计压力—过热器阻力—20+5（Psi） (3）。安装 3 只安全阀时：第一只 Pset1=汽包设计压力-过热器阻力-20（Psi）第二只 Pset2=汽包设计压力—过热器阻力—20+5(Psi)第三只 Pset3=汽包设计压力—过热器阻力-20+10（Psi)过热器安全阀的排量大于总排量的 20％。2。再热器入口安全阀（1）。 再热器入口安全阀最低整定压力 Pset Pset=再热器设计压力 （2）。当安装 2 只安全阀时 第一只安全阀 Pset1=再热器设计压力 第二只安全阀 Pset2=再热器设计压力+3％再热器设计压力 （既 =1。03×再热器设计压力） （3）.当安装 3 只安全阀时 第一只安全阀 Pset1=再热器设计压力 第二只安全阀 Pset2=再热器设计压力+1％再热器设计压力 （既 =1。01×再热器设计压力） 第三只安全阀 Pset3=再热器设计压力+3％再热器设计压力 （既 =1。03×再热器设计压力(4）。当安装 4 只安全阀时 第一只安全阀 Pset1=再热器设计压力 第二只安全阀 Pset2=再热器设计压力+1%再热器设计压力 （既 =1。01×再热器设计压力） 第三只安全阀 Pset3=再热器设计压力+2％再热器设计压力 （既 =1.02×再热器设计...
