安康市高新区人行天桥临时用电施工方案

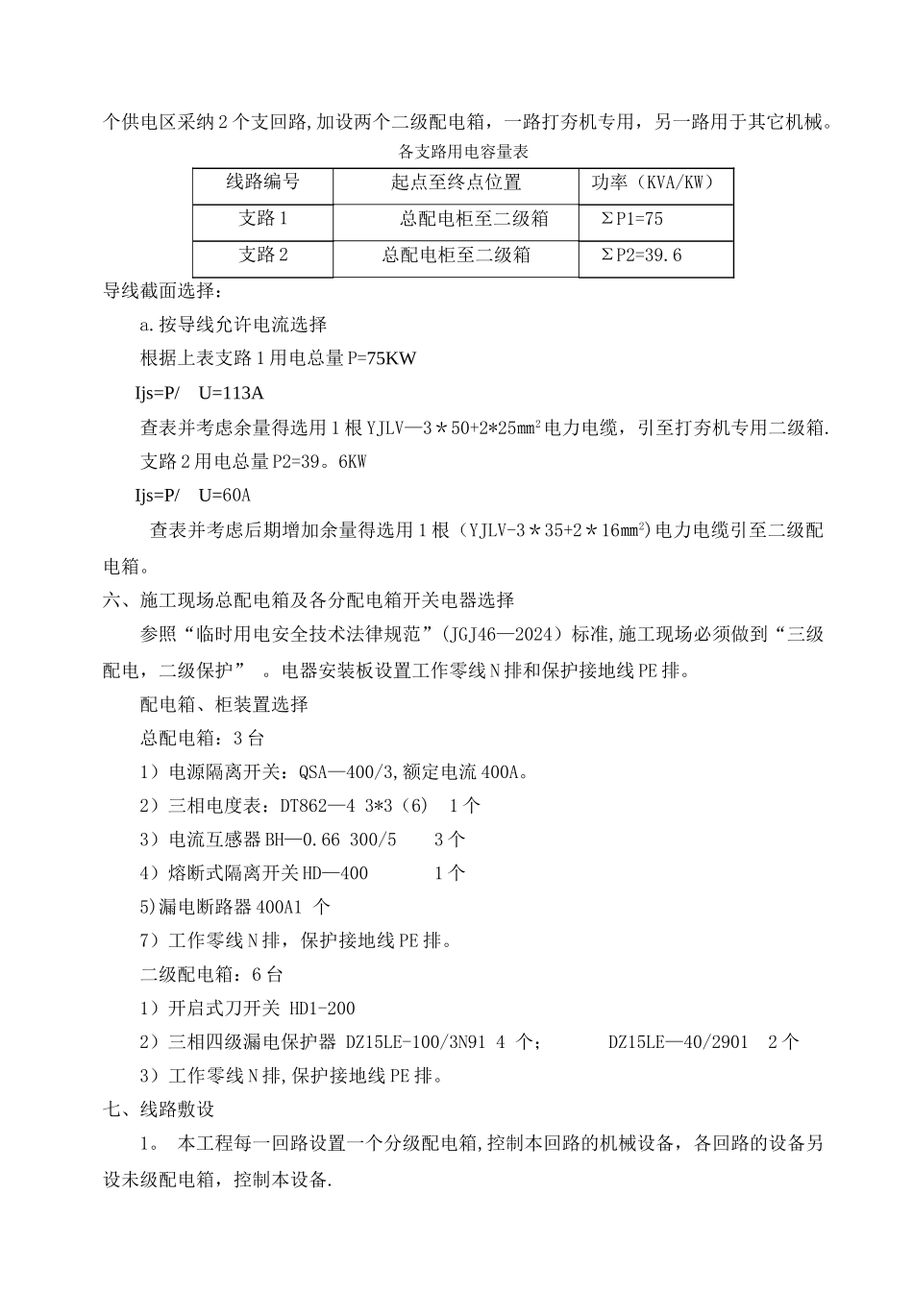

陕西建工安装集团有限公司宝鸡地电清水香缇项目部临电施工组织设计编制：审核:批准：目录一、编制依据- 3 -二、现场施工条件 1 三、施工用电总容量 1 五、负荷计算 2 六、施工现场总配电箱及各分配电箱开关电器选择 3 七、线路敷设 3 八、用电管理 4 九、配电箱及开关箱 5 十、电器装置的选择 6 十一、照明 6 十二、接地与防雷 7 一、编制依据1、《施工现场临时用电安全技术法律规范》 JGJ 46—20242、建筑机械使用安全技术规程 JGJ33—863、建筑安全检查标准 JGJ59-994、现场实地勘察情况相关资料二、工程概况本工程为安康高新区人行天桥工程，包括秦岭大道人行天桥、安康大道 1 号人行天桥和安康大道 2 号人行天桥，共三座人行天桥.秦岭大道人行天桥工程建设地点为安康高新区秦岭大道与学府路南侧儿童乐园门口，天桥主梁全长 39。2m；安康大道 1号人行天桥工程建设地点为安康高新区安康大道与花园大道路口西侧,天桥主梁全长43。2m；安康大道 2 号人行天桥工程建设地点为安康高新区安康大道与高新大道路口西侧高客站广场边，天桥主梁全长 43。2m。三、施工用电总容量根据现场情况分为三个独立供电区域：1＃供电区：秦岭大道人行天桥。2＃供电区:安康大道 1 号人行天桥。3＃供电区：安康大道 2 号人行天桥。P1＃=1。05×(k1ΣP1/cosφ+K2ΣP2)ΣP1=90KW(电动机）ΣP2=66KVA(电焊机）Cosφ-电动机功率因素，取 0。65动力机械需要系数 K1=0。7，电焊机需要系数=0.6，照明需要系数 K3=1。0。P1#=1.05（0。7×90/0.65+0。6×66）=136。5Ijs=P/ U=206.81A考虑前期只使用打夯机 75KW，计算电流为 115.38A，后期施工时打夯机撤出,故主电源采纳 1 根 YJLV—3＊70+2＊35mm2 电缆，能满足容量要求。由业主负责引至我方一级箱。施工现场机电设备数量及用电功率序号设备名称型号单位数量单台容量(KW/KVA）备 注1钢筋调直机LK—1 。 5-Y台15现场加工间2套丝机台133钢筋弯曲机GW36台144打桩机台1755切割机台136沟通电焊机台322四、现场配电平面图根据本工程现场总平面布置要求和现场勘察，本工程配电系统三个供电区由业主负责分别引至我方一级配电箱，配电方式及设置要求一致。（附后）五、负荷计算本工程采纳 TN-S 系统供电，支路采纳五芯电缆。根据现场平面图布置的情况，三个供电区采纳 2 个支回路,加设两个二级配电箱，一路打夯机专用，另一路用于其它机械。各支路用电容量表线路编号起点至终点位置...
