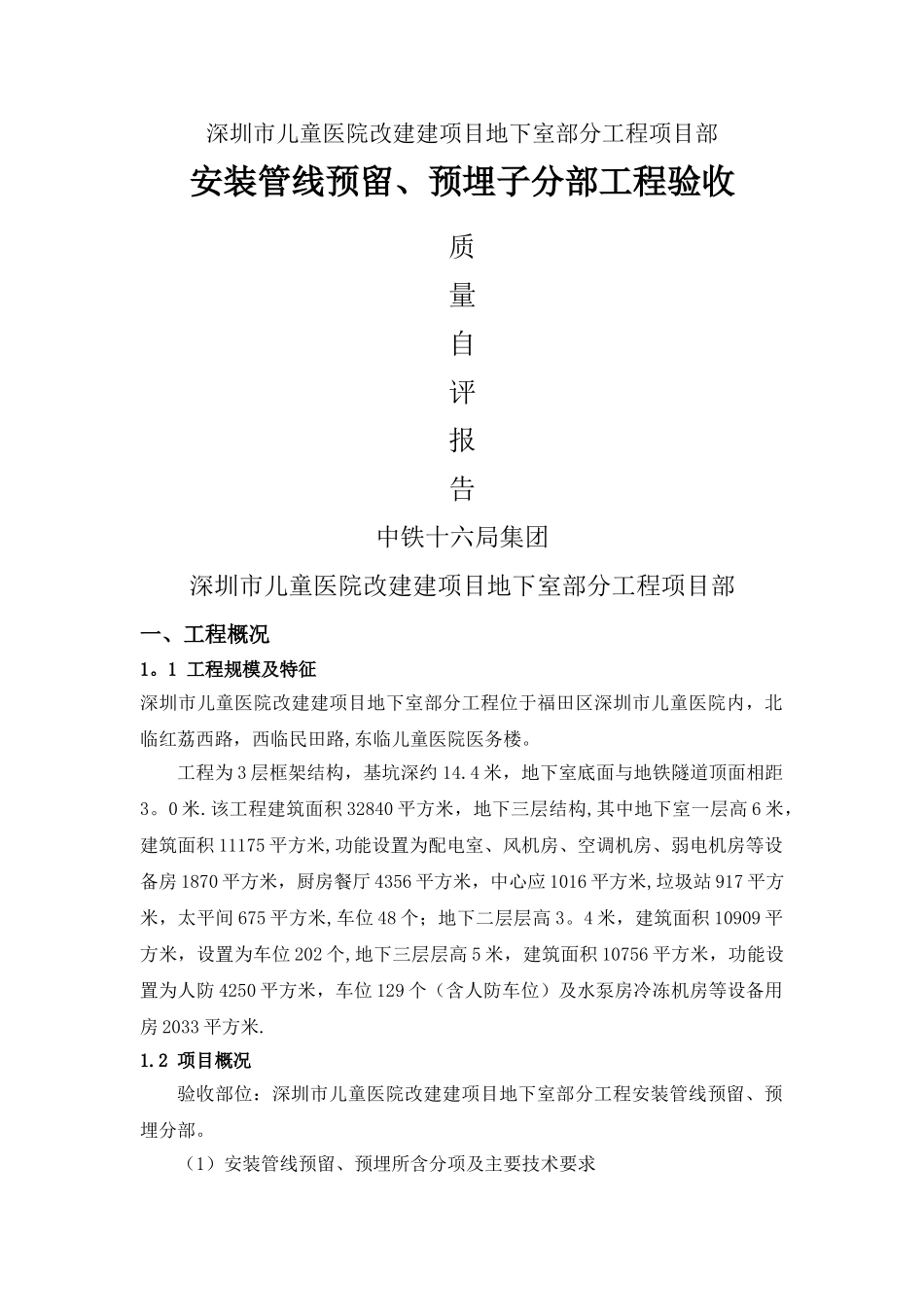

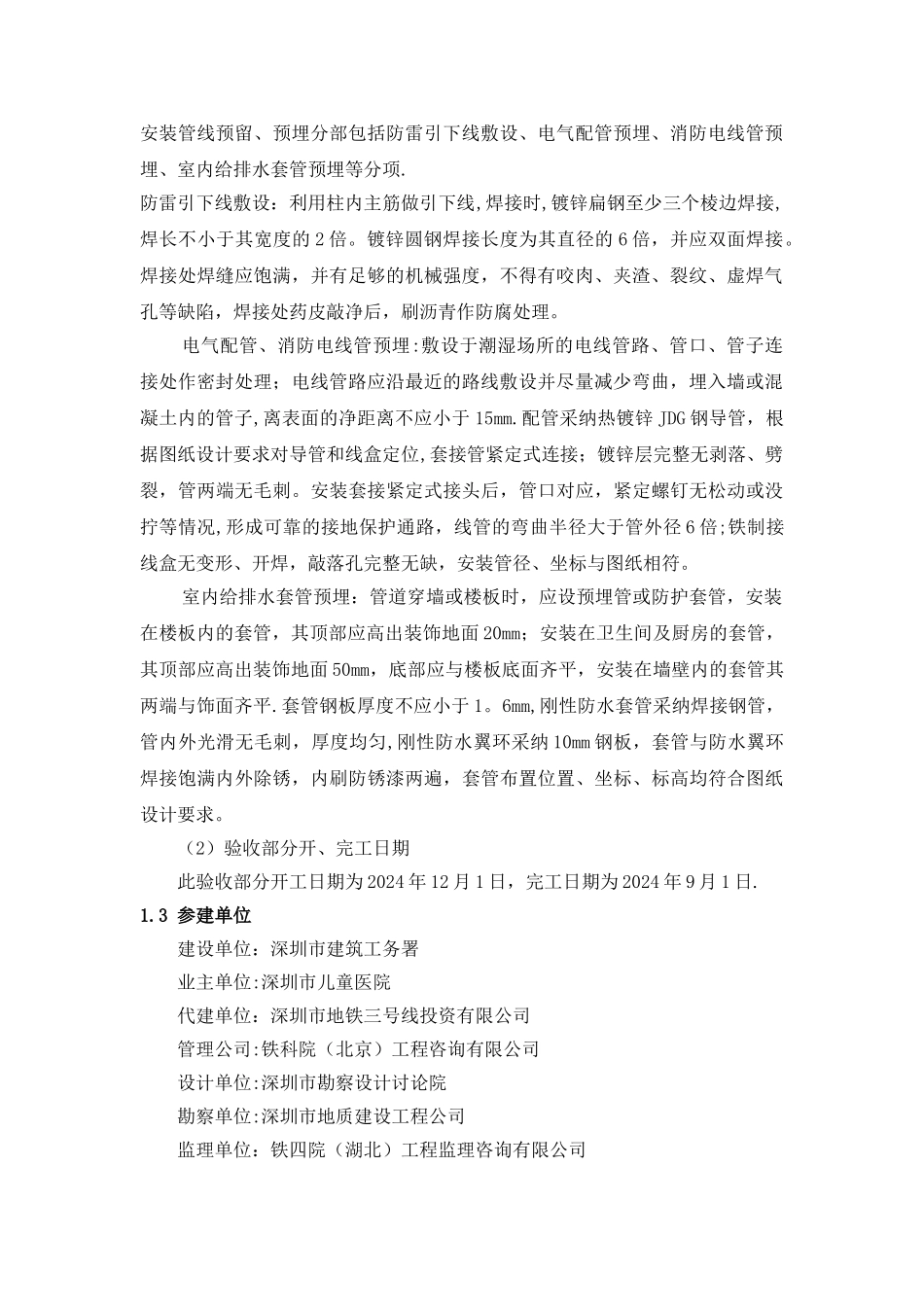

深圳市儿童医院改建建项目地下室部分工程项目部安装管线预留、预埋子分部工程验收质量自评报告中铁十六局集团深圳市儿童医院改建建项目地下室部分工程项目部一、工程概况1。1 工程规模及特征深圳市儿童医院改建建项目地下室部分工程位于福田区深圳市儿童医院内，北临红荔西路，西临民田路,东临儿童医院医务楼。工程为 3 层框架结构，基坑深约 14.4 米，地下室底面与地铁隧道顶面相距3。0 米.该工程建筑面积 32840 平方米，地下三层结构,其中地下室一层高 6 米，建筑面积 11175 平方米,功能设置为配电室、风机房、空调机房、弱电机房等设备房 1870 平方米，厨房餐厅 4356 平方米，中心应 1016 平方米,垃圾站 917 平方米，太平间 675 平方米,车位 48 个；地下二层层高 3。4 米，建筑面积 10909 平方米，设置为车位 202 个,地下三层层高 5 米，建筑面积 10756 平方米，功能设置为人防 4250 平方米，车位 129 个（含人防车位）及水泵房冷冻机房等设备用房 2033 平方米.1.2 项目概况验收部位：深圳市儿童医院改建建项目地下室部分工程安装管线预留、预埋分部。（1）安装管线预留、预埋所含分项及主要技术要求安装管线预留、预埋分部包括防雷引下线敷设、电气配管预埋、消防电线管预埋、室内给排水套管预埋等分项.防雷引下线敷设：利用柱内主筋做引下线,焊接时,镀锌扁钢至少三个棱边焊接,焊长不小于其宽度的 2 倍。镀锌圆钢焊接长度为其直径的 6 倍，并应双面焊接。焊接处焊缝应饱满，并有足够的机械强度，不得有咬肉、夹渣、裂纹、虚焊气孔等缺陷，焊接处药皮敲净后，刷沥青作防腐处理。电气配管、消防电线管预埋:敷设于潮湿场所的电线管路、管口、管子连接处作密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，埋入墙或混凝土内的管子,离表面的净距离不应小于 15mm.配管采纳热镀锌 JDG 钢导管，根据图纸设计要求对导管和线盒定位,套接管紧定式连接；镀锌层完整无剥落、劈裂，管两端无毛刺。安装套接紧定式接头后，管口对应，紧定螺钉无松动或没拧等情况,形成可靠的接地保护通路，线管的弯曲半径大于管外径 6 倍;铁制接线盒无变形、开焊，敲落孔完整无缺，安装管径、坐标与图纸相符。室内给排水套管预埋：管道穿墙或楼板时，应设预埋管或防护套管，安装在楼板内的套管，其顶部应高出装饰地面 20mm；安装在卫生间及厨房的套管，其顶部应高出装饰地面 50mm，底部应与楼板底面齐平，安装在墙壁内...
