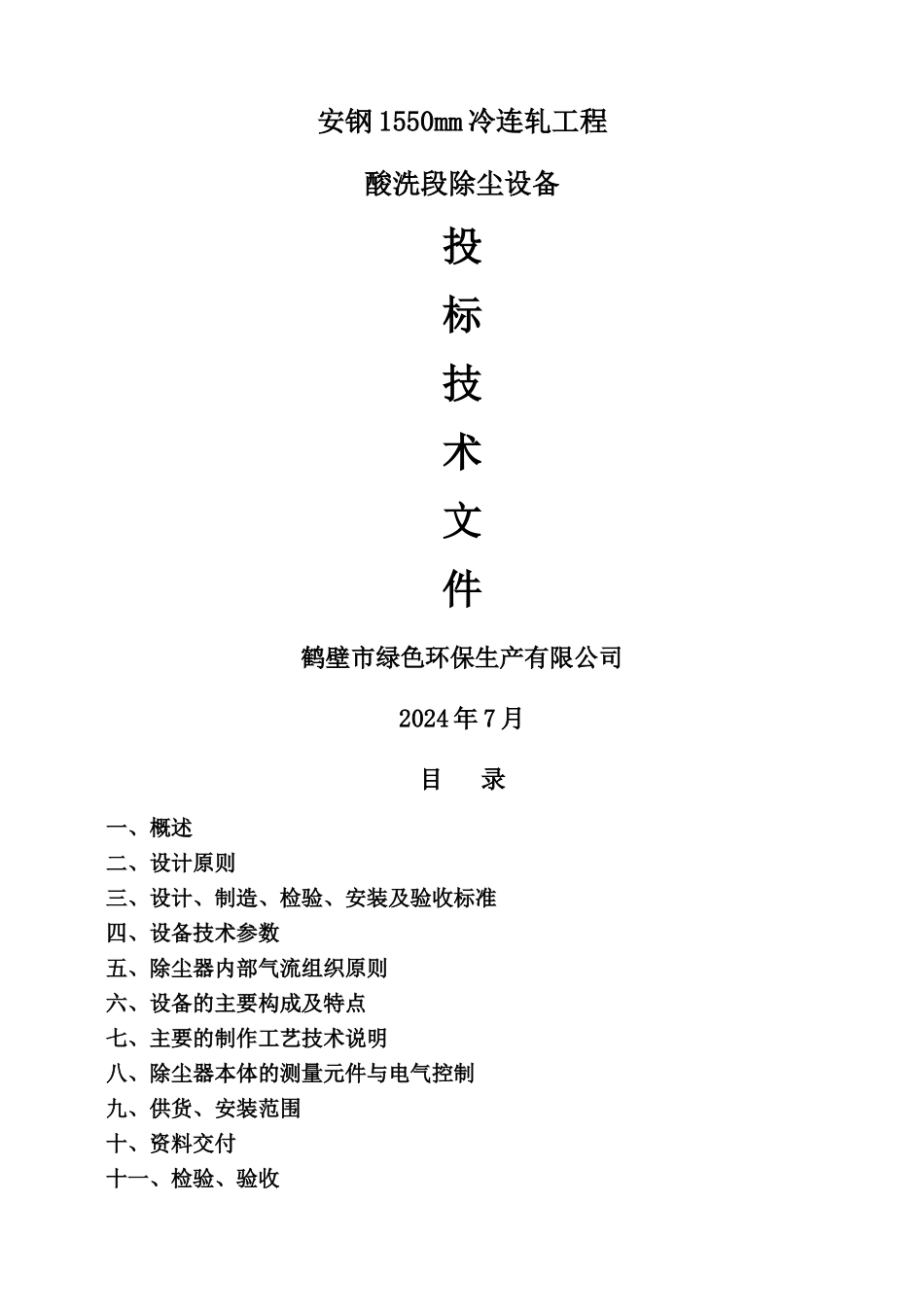

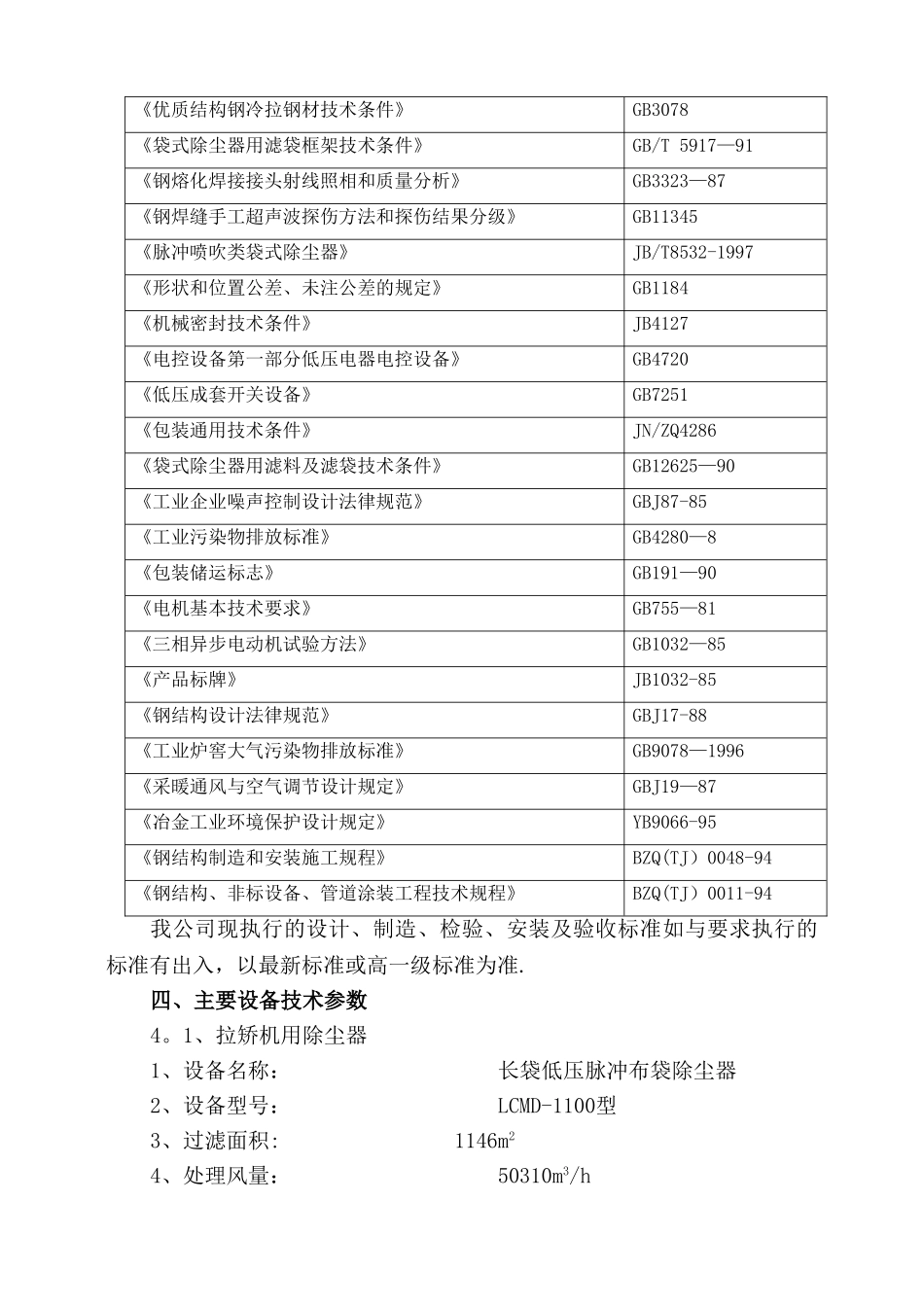

安钢 1550mm 冷连轧工程酸洗段除尘设备投标技术文件鹤壁市绿色环保生产有限公司2024 年 7 月目 录一、概述二、设计原则三、设计、制造、检验、安装及验收标准四、设备技术参数五、除尘器内部气流组织原则六、设备的主要构成及特点七、主要的制作工艺技术说明八、除尘器本体的测量元件与电气控制九、供货、安装范围十、资料交付十一、检验、验收十二、售后服务十三、设备包装、标识、运输方案投标技术文件一、概述安阳钢铁股份有限公司为了更好地满足冷轧板材产品的市场需求，增加公司的经济效益，拟新建 1550mm 冷轧厂，年产冷轧板材产品 120 万吨.新建冷轧厂酸洗段需要二台过滤面积分别为 1100、1400㎡的低压脉冲袋式除尘器以及除尘系统的配套设备,与酸连轧生产线中的拉矫机、夹送矫直机等处的捕集尘设施组成一次除尘系统。安钢冷轧工程指挥部就上述设备组织招投标活动。鹤壁市绿色环保生产有限公司应招标单位的邀请参加本次招投标。下面就本公司投标的 LCMD—1100 型、LCMD—1400 两型长袋低压脉冲除尘器与配套设备的技术特点与技术性能进行说明，并对设备设计、制造、安装、供货范围、设备接口、交接界面及技术服务等进行描述。二、设计原则1、满足招标技术文件中要求的的技术参数值2、耐压强度设计按耐压—10000Pa 进行。并按安阳地区建筑抗震、抗风、抗雪等载荷进行结构设计.3、除尘器气流组织按低流阻原则进行。其风道进出口、离线阀等关健部位气流流速按 9m/s 左右进行设计，烟气流进通道采纳圆整降阻技术。4、除尘器按离线清灰在线检修原则进行设计（同时可在线清灰).5、设计制造按招标技术文件的要求执行。三、设计、制造、检验、安装及验收标准我公司现阶段使用的设计、制造、检验、安装及验收标准如下：《大气环境质量标准》GB3095—85《脉冲式除尘器技术条件》ZBJ88011-89《除尘机组技术性能及测试方法》GB11653—89《普通碳素结构钢和低合金结构钢薄板技术条件》GB912《普通碳素结构钢和低合金结构钢热轧厚钢板技术条件》GB3247—83《手工电弧焊焊接接头的基本型式与尺寸》GB985《优质碳素结构钢钢号和一般技术条件》GB699《优质结构钢冷拉钢材技术条件》GB3078《袋式除尘器用滤袋框架技术条件》GB/T 5917—91《钢熔化焊接接头射线照相和质量分析》GB3323—87《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345《脉冲喷吹类袋式除尘器》JB/T8532-1997《形状和位置公差、未注公差的规定》GB1184《机械密封技术条件...
