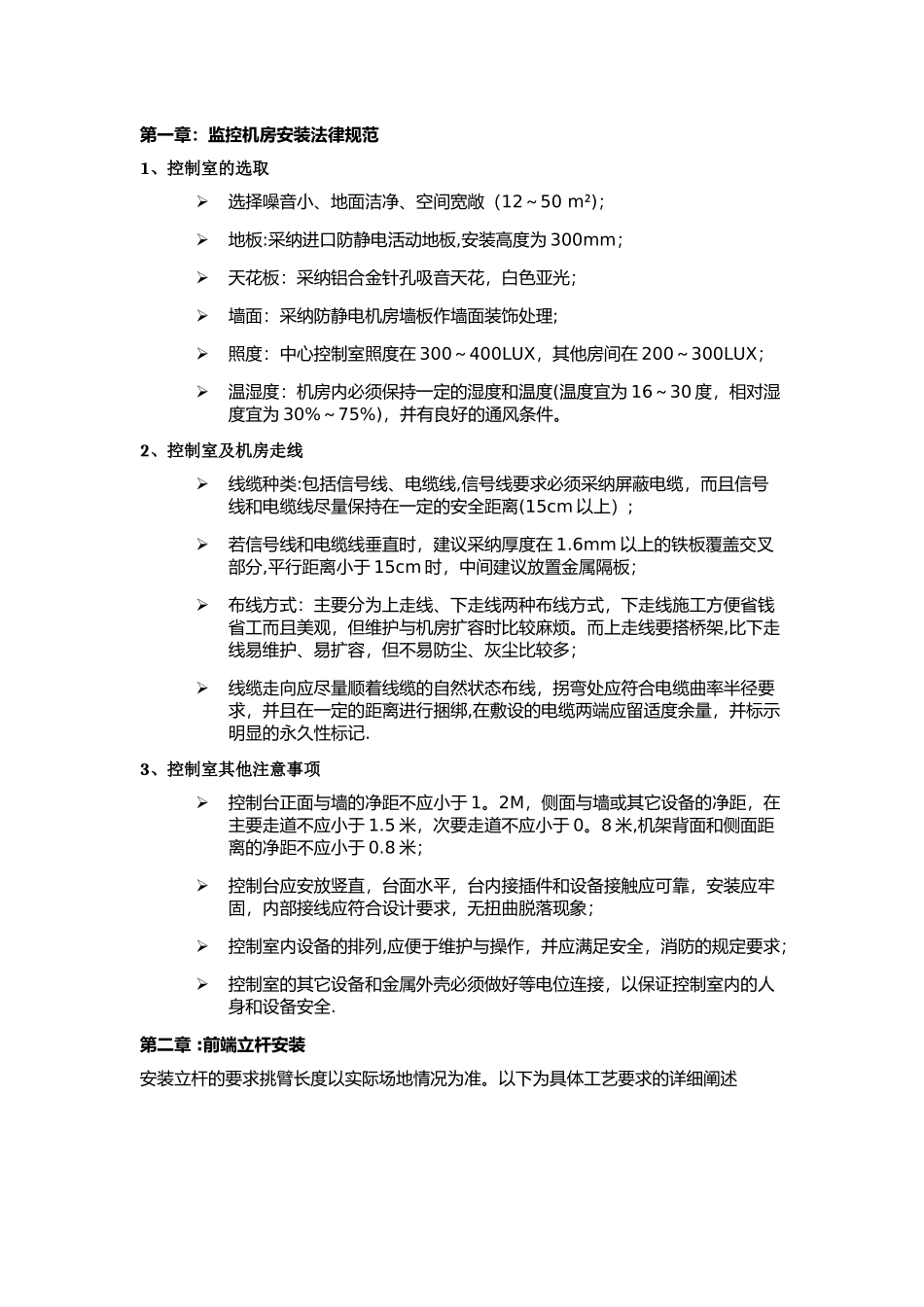

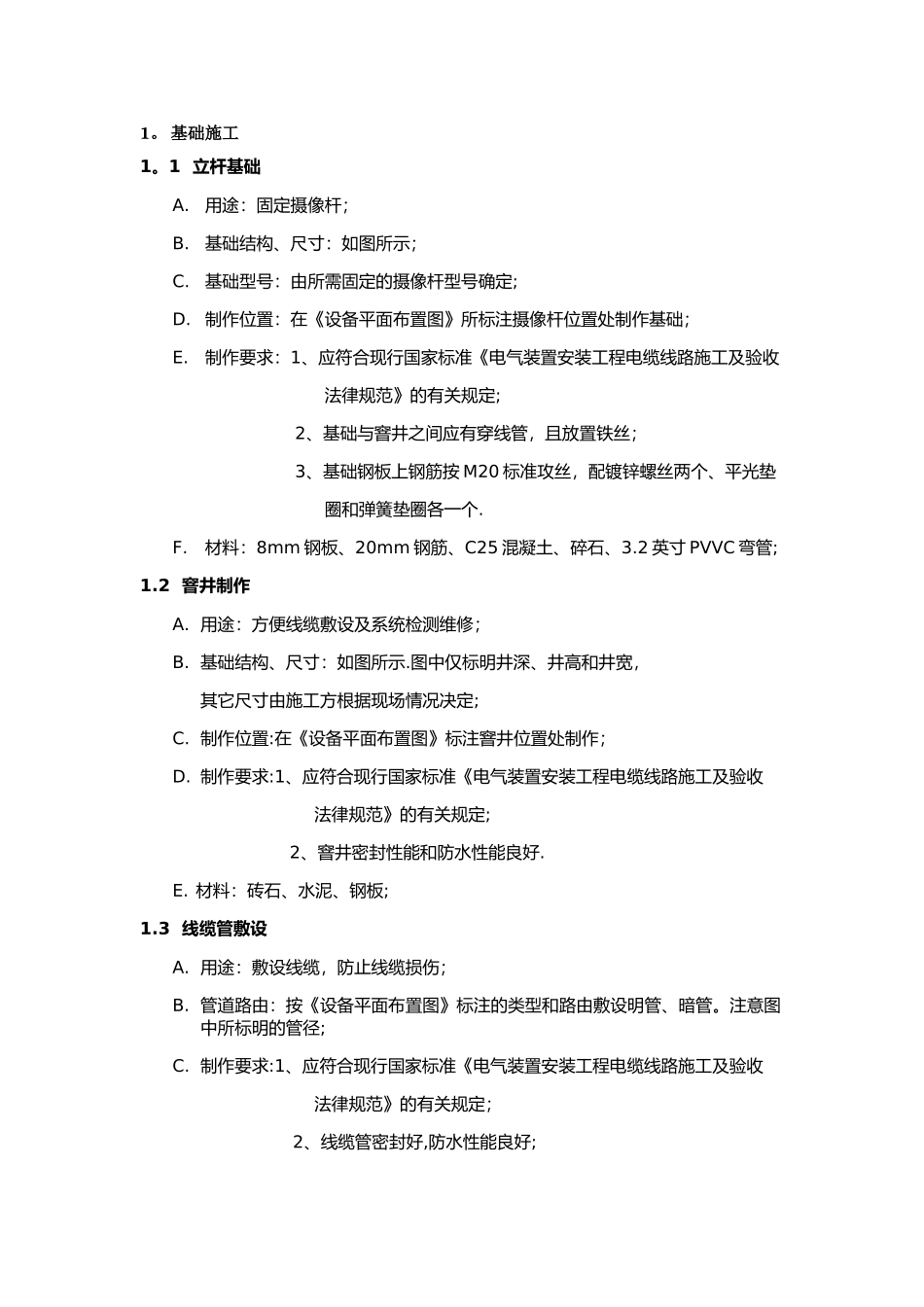

安防监控系统施工安装法律规范（暂行）目录第一章：监控机房安装法律规范 2 1 、控制室的选取 2 2 、控制室及机房走线 2 3 、控制室其他注意事项 2 第二章：前端立杆安装 2 1 。 基础施工 3 1.1 立杆基础 3 1.2 窨井制作 3 1.3 线缆管敷设 3 1 。 4 接地体安装 4 2.1 杆件制作与安装 4 第三章：前端设备安装 5 1 、视频服务器的安装法律规范 5 2 、摄像机的安装法律规范 6 第四章 : 传输线缆的安装法律规范 7 1 、线缆布放要求： 7 2 、绑扎总体要求 8 3 、线缆端接基本要求： 8 第五章 : 电源、接地要求 9 1 、电源要求 9 2 、防雷要求 9 第六章：标签标识法律规范 10 1 、总体要求 10 2 、设备标签法律规范 10 3 、线缆标签法律规范 11 第七章：竣工验收文件 11 第一章：监控机房安装法律规范1、控制室的选取选择噪音小、地面洁净、空间宽敞（12～50 m²)；地板:采纳进口防静电活动地板,安装高度为 300mm；天花板：采纳铝合金针孔吸音天花，白色亚光；墙面：采纳防静电机房墙板作墙面装饰处理;照度：中心控制室照度在 300～400LUX，其他房间在 200～300LUX；温湿度：机房内必须保持一定的湿度和温度(温度宜为 16～30 度，相对湿度宜为 30%～75%)，并有良好的通风条件。2、控制室及机房走线线缆种类:包括信号线、电缆线,信号线要求必须采纳屏蔽电缆，而且信号线和电缆线尽量保持在一定的安全距离(15cm 以上）;若信号线和电缆线垂直时，建议采纳厚度在 1.6mm 以上的铁板覆盖交叉部分,平行距离小于 15cm 时，中间建议放置金属隔板；布线方式：主要分为上走线、下走线两种布线方式，下走线施工方便省钱省工而且美观，但维护与机房扩容时比较麻烦。而上走线要搭桥架,比下走线易维护、易扩容，但不易防尘、灰尘比较多；线缆走向应尽量顺着线缆的自然状态布线，拐弯处应符合电缆曲率半径要求，并且在一定的距离进行捆绑,在敷设的电缆两端应留适度余量，并标示明显的永久性标记.3、控制室其他注意事项控制台正面与墙的净距不应小于 1。2M，侧面与墙或其它设备的净距，在主要走道不应小于 1.5 米，次要走道不应小于 0。8 米,机架背面和侧面距离的净距不应小于 0.8 米；控制台应安放竖直，台面水平，台内接插件和设备接触应可靠，安装应牢固，内部接线应符合设计要求，无扭曲脱落现象；控制室内设备的排列,应便于维护与操作...
