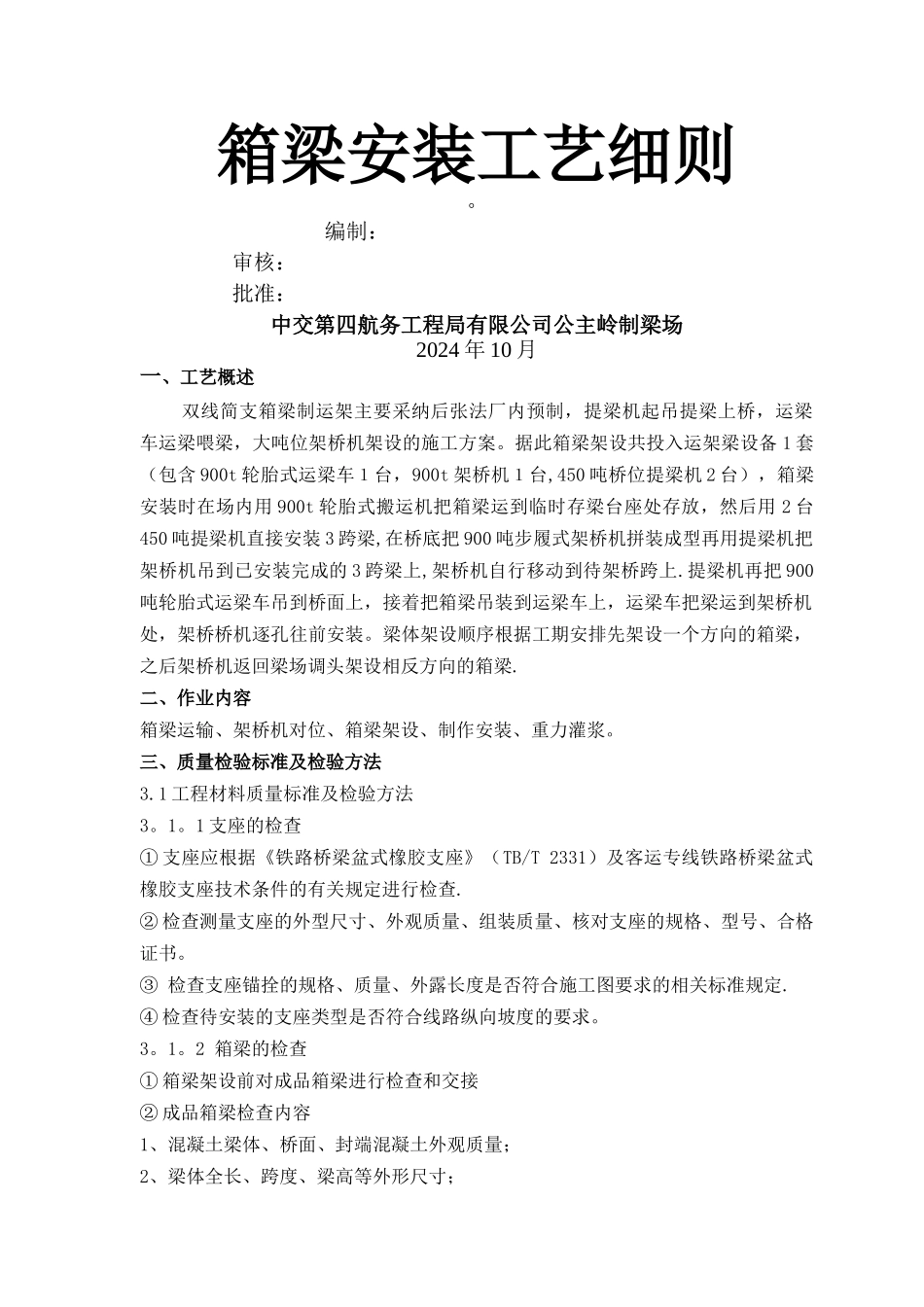

客运专线箱梁安装施工工艺_第1页
1/8

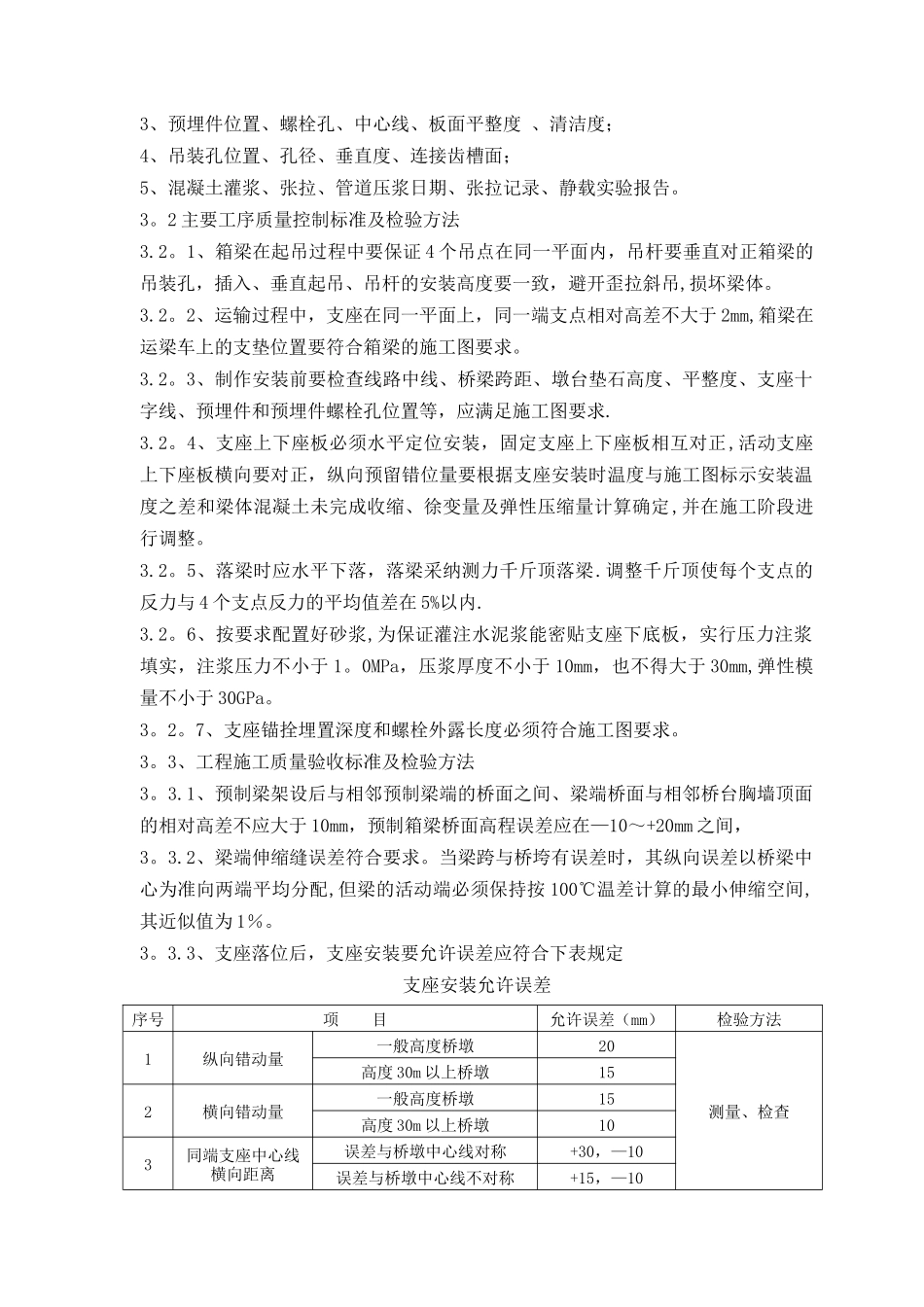

客运专线箱梁安装施工工艺_第2页
2/8

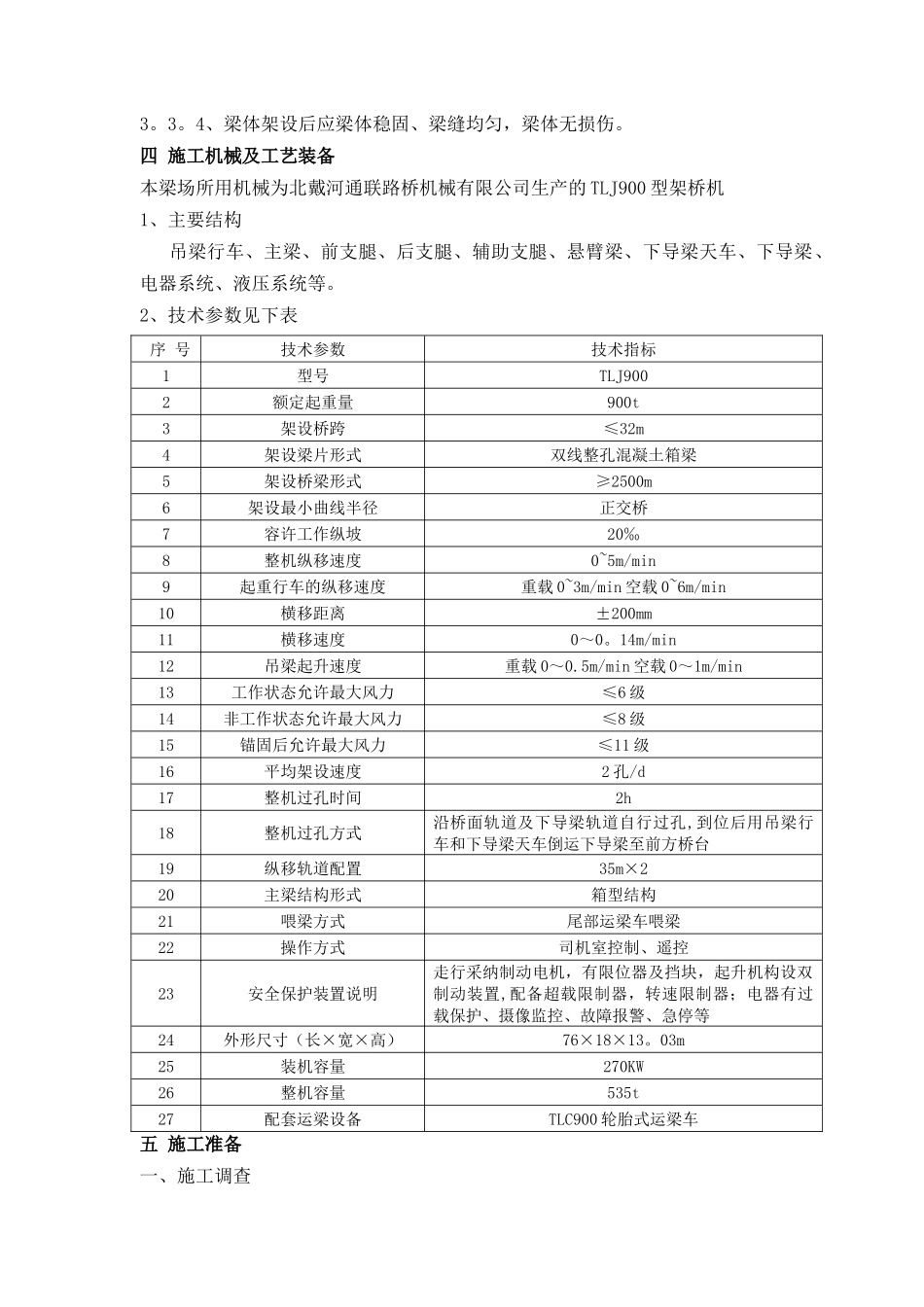

客运专线箱梁安装施工工艺_第3页
3/8
箱梁安装工艺细则。编制: 审核: 批准:中交第四航务工程局有限公司公主岭制梁场2024 年 10 月一、工艺概述双线简支箱梁制运架主要采纳后张法厂内预制,提梁机起吊提梁上桥,运梁车运梁喂梁,大吨位架桥机架设的施工方案。据此箱梁架设共投入运架梁设备 1 套(包含 900t 轮胎式运梁车1台,900t 架桥机1台,450 吨桥位提梁机 2 台),箱梁安装时在场内用 900t 轮胎式搬运机把箱梁运到临时存梁台座处存放,然后用 2 台450 吨提梁机直接安装 3 跨梁,在桥底把 900 吨步履式架桥机拼装成型再用提梁机把架桥机吊到已安装完成的 3 跨梁上,架桥机自行移动到待架桥跨上.提梁机再把 900吨轮胎式运梁车吊到桥面上,接着把箱梁吊装到运梁车上,运梁车把梁运到架桥机处,架桥桥机逐孔往前安装。梁体架设顺序根据工期安排先架设一个方向的箱梁,之后架桥机返回梁场调头架设相反方向的箱梁.二、作业内容箱梁运输、架桥机对位、箱梁架设、制作安装、重力灌浆。三、质量检验标准及检验方法3.1 工程材料质量标准及检验方法3。1。1 支座的检查① 支座应根据《铁路桥梁盆式橡胶支座》(TB/T 2331)及客运专线铁路桥梁盆式橡胶支座技术条件的有关规定进行检查.② 检查测量支座的外型尺寸、外观质量、组装质量、核对支座的规格、型号、合格证书。③ 检查支座锚拴的规格、质量、外露长度是否符合施工图要求的相关标准规定.④ 检查待安装的支座类型是否符合线路纵向坡度的要求。3。1。2 箱梁的检查① 箱梁架设前对成品箱梁进行检查和交接② 成品箱梁检查内容1、混凝土梁体、桥面、封端混凝土外观质量;2、梁体全长、跨度、梁高等外形尺寸;3、预埋件位置、螺栓孔、中心线、板面平整度 、清洁度;4、吊装孔位置、孔径、垂直度、连接齿槽面;5、混凝土灌浆、张拉、管道压浆日期、张拉记录、静载实验报告。3。2 主要工序质量控制标准及检验方法3.2。1、箱梁在起吊过程中要保证 4 个吊点在同一平面内,吊杆要垂直对正箱梁的吊装孔,插入、垂直起吊、吊杆的安装高度要一致,避开歪拉斜吊,损坏梁体。3.2。2、运输过程中,支座在同一平面上,同一端支点相对高差不大于 2mm,箱梁在运梁车上的支垫位置要符合箱梁的施工图要求。3.2。3、制作安装前要检查线路中线、桥梁跨距、墩台垫石高度、平整度、支座十字线、预埋件和预埋件螺栓孔位置等,应满足施工图要求.3.2。4、支座上下座板必须水平定位安装,固定支座上下座板相互对正,活动支座上...
