室内燃气管道安装施工工艺-secretVIP专享

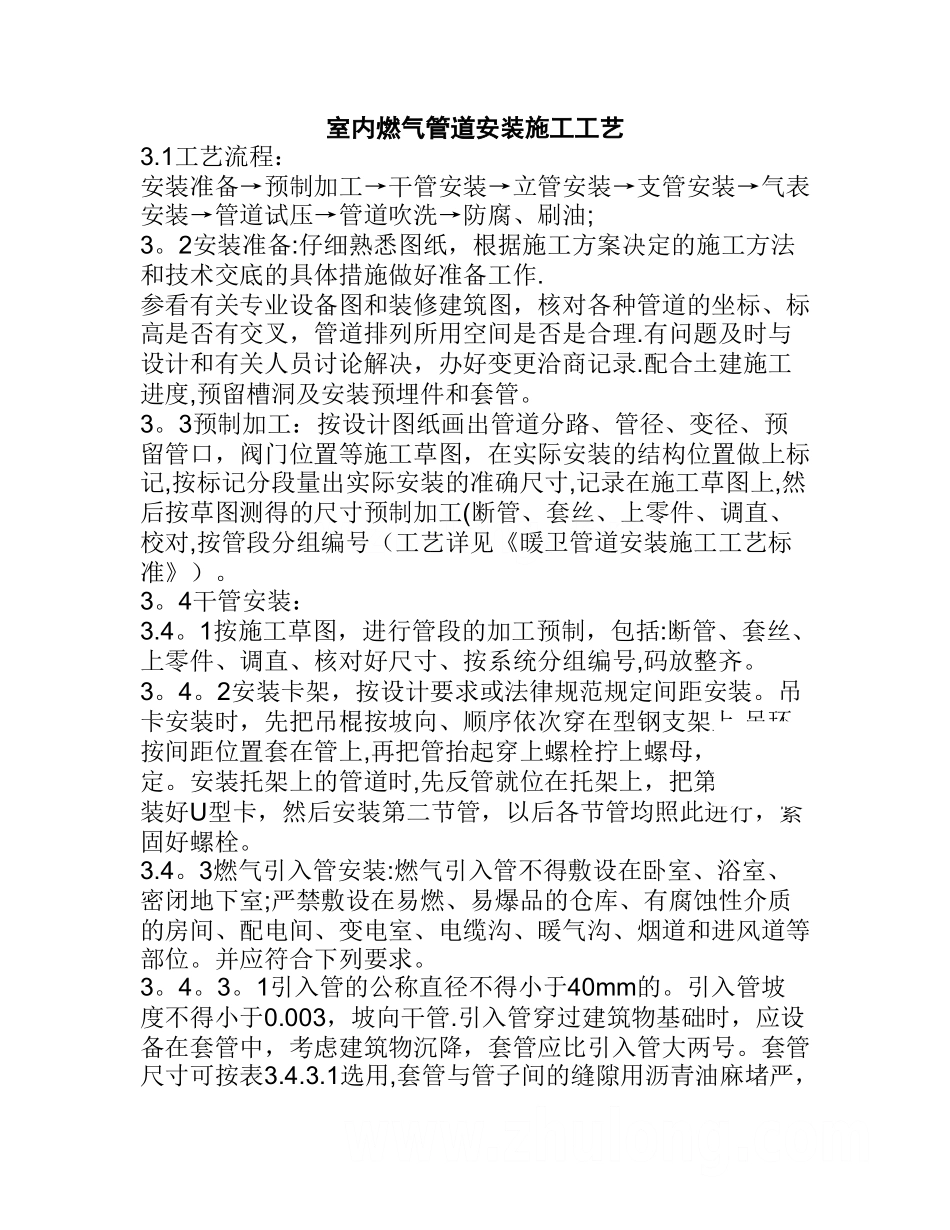

室内燃气管道安装施工工艺3.1工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→气表安装→管道试压→管道吹洗→防腐、刷油;3。2安装准备:仔细熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作.参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否是合理.有问题及时与设计和有关人员讨论解决，办好变更洽商记录.配合土建施工进度,预留槽洞及安装预埋件和套管。3。3预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记,按标记分段量出实际安装的准确尺寸,记录在施工草图上,然后按草图测得的尺寸预制加工(断管、套丝、上零件、调直、校对,按管段分组编号（工艺详见《暖卫管道安装施工工艺标准》）。3。4干管安装：3.4。1按施工草图，进行管段的加工预制，包括:断管、套丝、上零件、调直、核对好尺寸、按系统分组编号,码放整齐。3。4。2安装卡架，按设计要求或法律规范规定间距安装。吊卡安装时，先把吊棍按坡向、顺序依次穿在型钢支架上,吊环按间距位置套在管上,再把管抬起穿上螺栓拧上螺母，将管固定。安装托架上的管道时,先反管就位在托架上，把第一节管装好U型卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓。3.4。3燃气引入管安装:燃气引入管不得敷设在卧室、浴室、密闭地下室;严禁敷设在易燃、易爆品的仓库、有腐蚀性介质的房间、配电间、变电室、电缆沟、暖气沟、烟道和进风道等部位。并应符合下列要求。3。4。3。1引入管的公称直径不得小于40mm的。引入管坡度不得小于0.003，坡向干管.引入管穿过建筑物基础时，应设备在套管中，考虑建筑物沉降，套管应比引入管大两号。套管尺寸可按表3.4.3.1选用,套管与管子间的缝隙用沥青油麻堵严，热沥青封口.引入管应采纳壁厚≥3.5mm的无缝钢管。距建筑物外墙1m以内的地下管及套管内不许有接头，弯管处用煨弯处理。穿墙套管尺寸(mm) 表3。4.3。13。4。3。2一般进气引入管遇暖气沟时,从室外地上引入室内,管中距室内地面高500mm管材采纳无缝钢管整管煨弯，做加强防腐层，穿墙管加钢套管。室外管顶加焊一丝堵或作成三通丝堵，室外管砌砖台内外抹灰保护,内填充膨胀珍珠岩保温，顶上加盖板。3.4。3。3引入管进气口如无暖沟或其它障碍时,由室外地下直接引入室内，管材采纳无缝钢管整管煨弯，做加强防腐层，穿墙及穿地面时均加钢套管，穿墙套管出内外墙面50mm.穿地...
