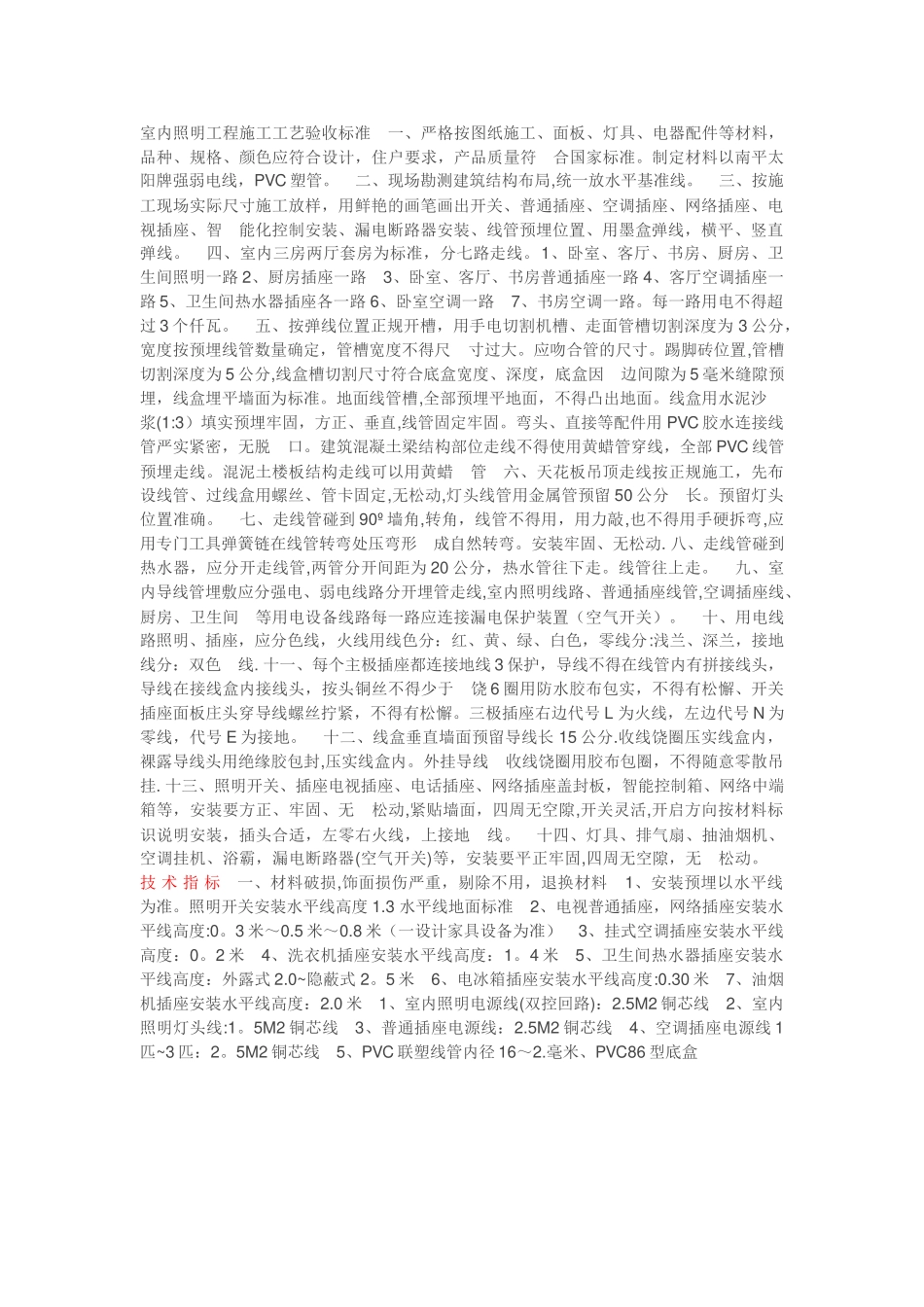

室内照明工程施工工艺验收标准 一、严格按图纸施工、面板、灯具、电器配件等材料，品种、规格、颜色应符合设计，住户要求，产品质量符 合国家标准。制定材料以南平太阳牌强弱电线，PVC 塑管。 二、现场勘测建筑结构布局,统一放水平基准线。 三、按施工现场实际尺寸施工放样，用鲜艳的画笔画出开关、普通插座、空调插座、网络插座、电视插座、智 能化控制安装、漏电断路器安装、线管预埋位置、用墨盒弹线，横平、竖直弹线。 四、室内三房两厅套房为标准，分七路走线。1、卧室、客厅、书房、厨房、卫生间照明一路 2、厨房插座一路 3、卧室、客厅、书房普通插座一路 4、客厅空调插座一路 5、卫生间热水器插座各一路 6、卧室空调一路 7、书房空调一路。每一路用电不得超过 3 个仟瓦。 五、按弹线位置正规开槽，用手电切割机槽、走面管槽切割深度为 3 公分，宽度按预埋线管数量确定，管槽宽度不得尺 寸过大。应吻合管的尺寸。踢脚砖位置,管槽切割深度为 5 公分,线盒槽切割尺寸符合底盒宽度、深度，底盒因 边间隙为 5 毫米缝隙预埋，线盒埋平墙面为标准。地面线管槽,全部预埋平地面，不得凸出地面。线盒用水泥沙 浆(1:3）填实预埋牢固，方正、垂直,线管固定牢固。弯头、直接等配件用 PVC 胶水连接线管严实紧密，无脱 口。建筑混凝土梁结构部位走线不得使用黄蜡管穿线，全部 PVC 线管预埋走线。混泥土楼板结构走线可以用黄蜡 管 六、天花板吊顶走线按正规施工，先布设线管、过线盒用螺丝、管卡固定,无松动,灯头线管用金属管预留 50 公分 长。预留灯头位置准确。 七、走线管碰到 90º 墙角,转角，线管不得用，用力敲,也不得用手硬拆弯,应用专门工具弹簧链在线管转弯处压弯形 成自然转弯。安装牢固、无松动. 八、走线管碰到热水器，应分开走线管,两管分开间距为 20 公分，热水管往下走。线管往上走。 九、室内导线管埋敷应分强电、弱电线路分开埋管走线,室内照明线路、普通插座线管,空调插座线、厨房、卫生间 等用电设备线路每一路应连接漏电保护装置（空气开关）。 十、用电线路照明、插座，应分色线，火线用线色分：红、黄、绿、白色，零线分:浅兰、深兰，接地线分：双色 线. 十一、每个主极插座都连接地线 3 保护，导线不得在线管内有拼接线头，导线在接线盒内接线头，按头铜丝不得少于 饶 6 圈用防水胶布包实，不得有松懈、开关插座面板庄头穿导线螺丝拧紧，不得有松懈。三极插座右边代号 L 为火...
