室分测试套件-室内分布解决方案

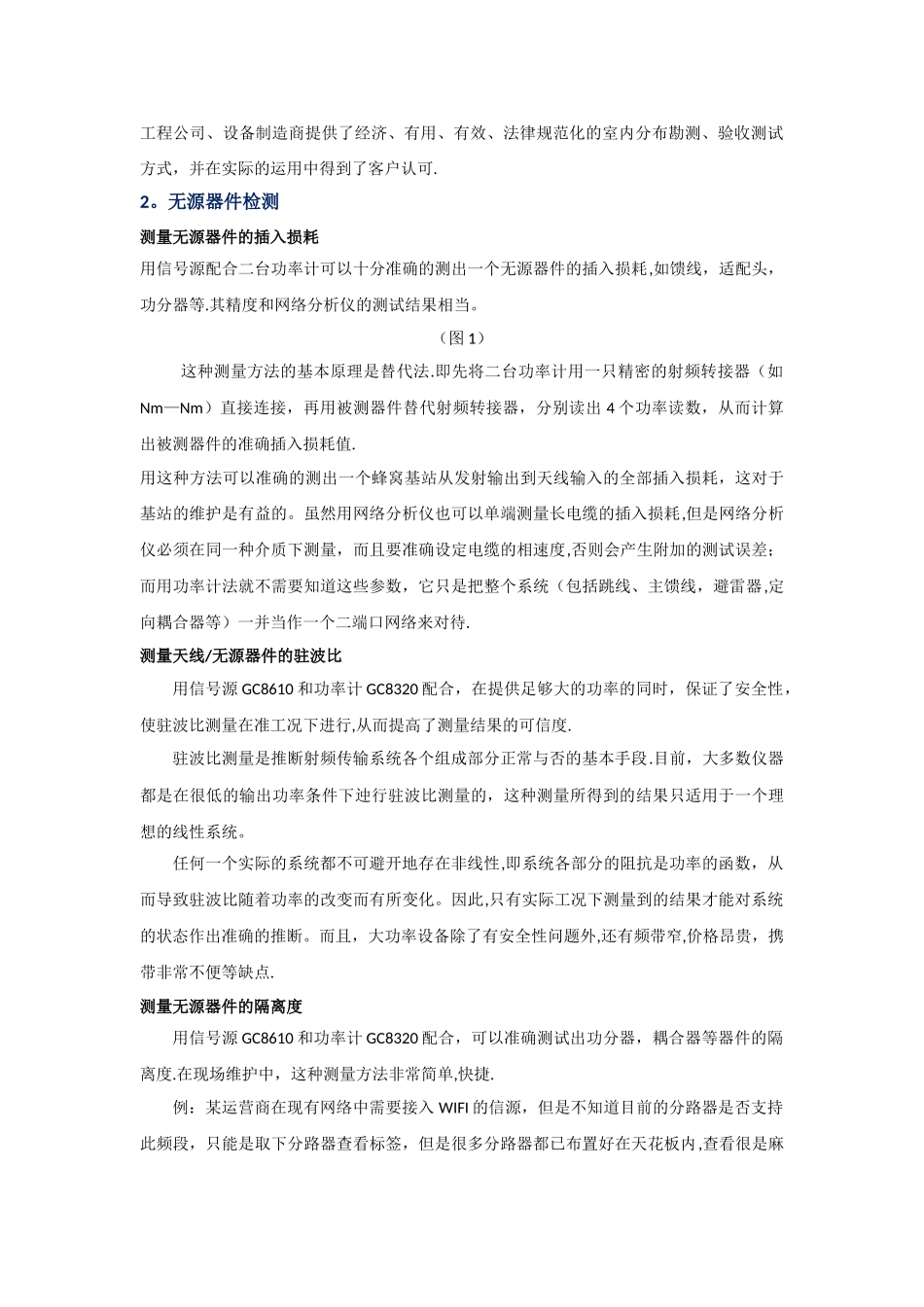

室分测试套件-室内分布解决方案一、概述如何提供优质的网络服务，吸引更多的用户,在激烈的竞争中拔得头筹,是各移动运营商面临的头等大事。根据 DoCoMo 的 3G 运营经验,69.7％的话务量来自室内，只有约 30。3％的话务量来自室外，因此室内覆盖的好坏将直接影响整个网络的质量。针对室内网络的重要性，室内覆盖工程的勘测和验收，就成为了各运营商关注的重点问题之一.澳大利亚 GC INSTRUMONIX 公司首创的一款宽带、连续波、合成式射频功率发生器。GC8610 采纳最新的集成技术，巧妙地解决了传统功率发生器中带宽和功率之间的矛盾，使之成为无线测试领域中具先锋性地位的高性能功率发生器。信号源 GC8610 可与通过式功率计 GC8320 配合，组成一套操作简单，测试速度高的手持式多功能检测系统，特别适用于室内分布系统的快速验收及故障排查，也可用于实验室或生产环境的器件预选。二、测试说明1．室内分布系统的有源设备调试模拟发射机室内分布系统的勘测和验收工作，涉及到信号泄露的核查、室内无线信号的衰减测量、室内无线环境的覆盖质量核查等多项内容,通过模拟调制信号的发射，来测量信号的衰减和覆盖质量,可以真实描述室内无线信号的覆盖情况，有效解决室内分布系统的勘测和验收涉及的多项问题。（1）提供功率给天线(2）提供功率给馈线系统（3）提供功率给室内天线信 号 源 GC 8610 是 作 为 室 内 分 布 厂 家 进 行 GSM900/1800, CDMA800/1900 ， TD—SCDMA， WCDMA， CDMA2000， 4G—LTE,GSM—R 及 WiFI 频段的室内分布系统有源设备调测（当信号源使用）和现场勘测模拟测试（相当与 Transmit 模拟发射机）的首选产品.可以配合接收机模拟测试系统，在经济有用,符合验收法律规范和标准的前提下，模拟测试室内信号的传播特性,很好的解决了室内覆盖规划、优化测试方案的勘测和验收问题。为运营商、工程公司、设备制造商提供了经济、有用、有效、法律规范化的室内分布勘测、验收测试方式，并在实际的运用中得到了客户认可.2。无源器件检测测量无源器件的插入损耗用信号源配合二台功率计可以十分准确的测出一个无源器件的插入损耗,如馈线，适配头，功分器等.其精度和网络分析仪的测试结果相当。（图 1）这种测量方法的基本原理是替代法.即先将二台功率计用一只精密的射频转接器（如Nm—Nm）直接连接，再用被测器件替代射频转接器，分别读出 4 个功率读数，从而计算出被测器件的准确插入损耗值.用这种方法...
