室外采暖管道安装施工质量验收规范

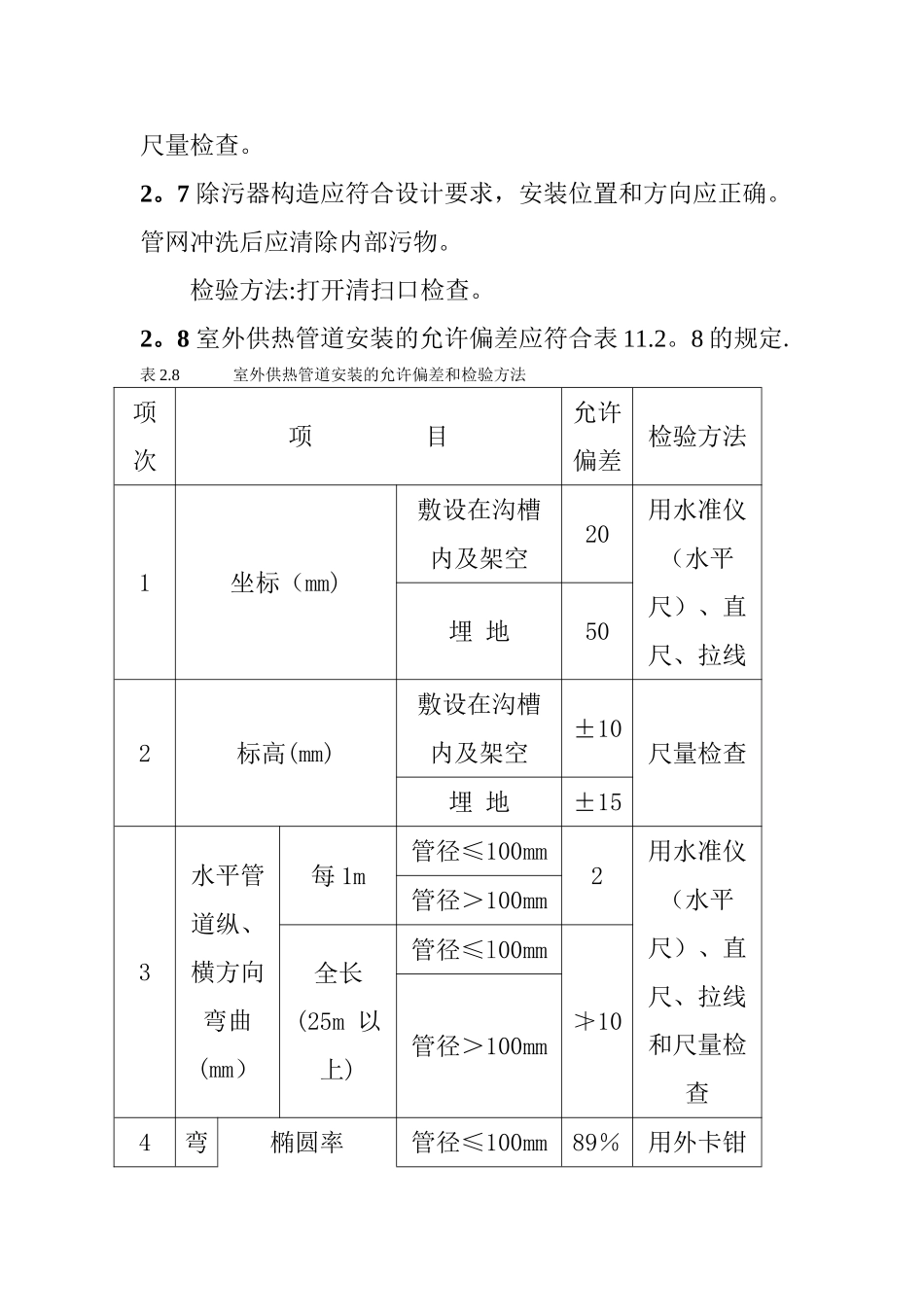

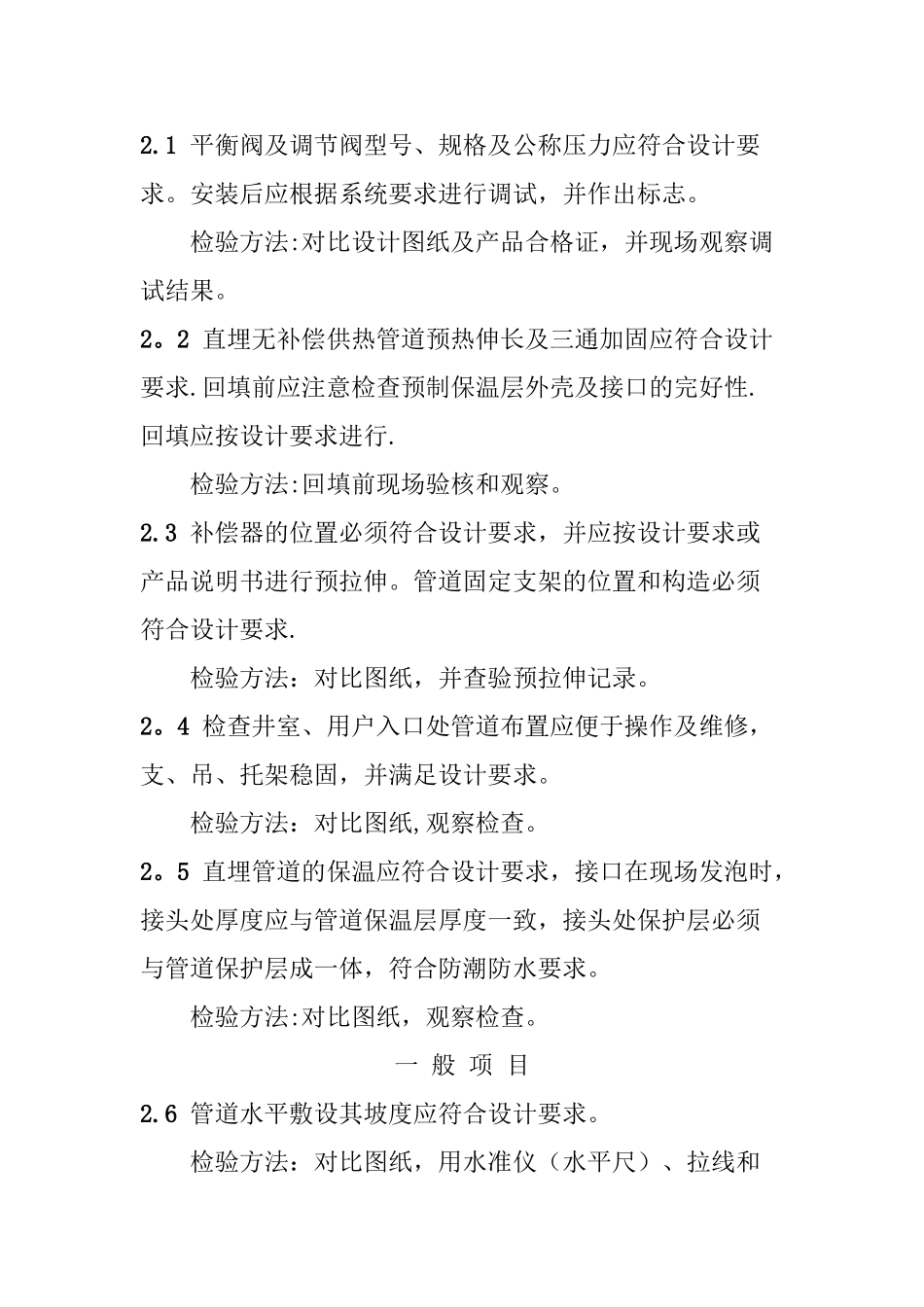

建 筑 给 水 排 水 及 采 暖 工 程室外采暖管道安装施工质量验收法律规范Code for acceptance of construction quality ofWater supply drainage and heating works目 录1 一 般 规 定……………………………………………2 管道及配件安装………………………………………3 系统水压试验及调试…………………………………四 室外供热管网安装1 一 般 规 定1.1 本章适用于厂区及民用建筑群（住宅小区)的饱和蒸汽压力不大于 0。7MPa、热水温度不超过 130℃的室外供热管网安装工程的质量检验与验收.1。2 供热管网的管材应按设计要求.当设计未注明时，应符合下列规定：1） 管径小于或等于 40mm 时，应使用焊接钢管。2） 管径为 50~200mm 时，应使用焊接钢管或无缝钢管。3） 管径大于 200mm 时,应使用螺旋焊接钢管.1。3 室外供热管道连接均应采纳焊接连接。2 管道及配件安装主 控 项 目2.1 平衡阀及调节阀型号、规格及公称压力应符合设计要求。安装后应根据系统要求进行调试，并作出标志。检验方法:对比设计图纸及产品合格证，并现场观察调试结果。2。2 直埋无补偿供热管道预热伸长及三通加固应符合设计要求.回填前应注意检查预制保温层外壳及接口的完好性.回填应按设计要求进行.检验方法:回填前现场验核和观察。2.3 补偿器的位置必须符合设计要求，并应按设计要求或产品说明书进行预拉伸。管道固定支架的位置和构造必须符合设计要求.检验方法：对比图纸，并查验预拉伸记录。2。4 检查井室、用户入口处管道布置应便于操作及维修，支、吊、托架稳固，并满足设计要求。检验方法：对比图纸,观察检查。2。5 直埋管道的保温应符合设计要求，接口在现场发泡时，接头处厚度应与管道保温层厚度一致，接头处保护层必须与管道保护层成一体，符合防潮防水要求。检验方法:对比图纸，观察检查。一 般 项 目2.6 管道水平敷设其坡度应符合设计要求。检验方法：对比图纸，用水准仪（水平尺）、拉线和尺量检查。2。7 除污器构造应符合设计要求，安装位置和方向应正确。管网冲洗后应清除内部污物。检验方法:打开清扫口检查。2。8 室外供热管道安装的允许偏差应符合表 11.2。8 的规定.表 2.8 室外供热管道安装的允许偏差和检验方法项次项 目允许偏差检验方法 1坐标（mm)敷设在沟槽内及架空20用水准仪 （水平尺）、直尺、拉线 埋 地50 2标高(mm)敷设在沟槽内及架空±10尺量检查埋 地±15 3水平管...
