封闭式楼梯方案交底记录VIP专享

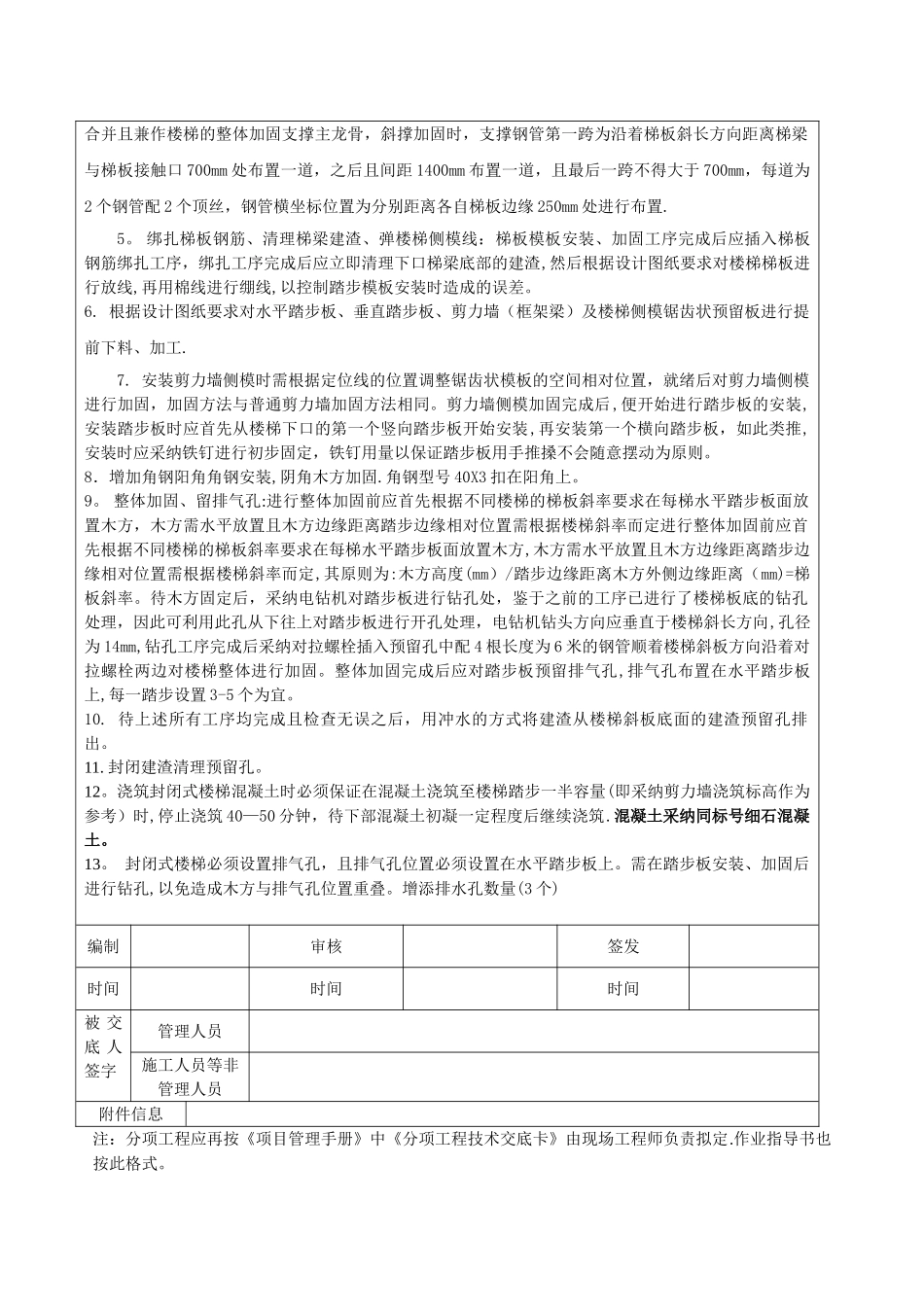

施工组织设计（方案）交底记录卡方案编号CSCEC202-HD-项目名称及编码常熟琴川碧桂园 第 页 共 页方案名称封闭式楼梯专项施工方案楼栋号6＃～8#交底人交底形式书面交底时间被交底人交底内容提要：2024 年 11 月 29 日，技术部、工程部进行封闭式楼梯专项施工方案交底1.施工准备：a． 技术准备：工长及班组管理人员熟悉图纸，仔细熟悉掌握施工图的内容、要求和特点，熟悉楼梯各部位截面尺寸、标高。同时,工长对所用材料要进行复查检验,未经检验和不合格的材料严禁使用。b． 材料、人工准备：14mm 厚覆面木胶合板、木方（90mm×40mm)、A4.8＊3。0 钢管（长度为1。2 米)、A4。8*3。0 钢管（长度为 6。0 米）、钻孔机、钻头（直径 16mm）、圆盘锯、对拉螺栓（直径 14mm）、预埋套管(直径 16mm）、山型卡、顶丝、十字扣件2。施工流程:铺设梯板、加固 → 绑扎梯板钢筋、清理梯梁建渣、弹楼梯侧模线 → 制作踏步板、预留齿状剪力墙模板 → 安装剪力墙侧模、安装踏步板、初步加固 → 安装阳角角钢→ 整体加固、留排气孔 → 清理周围建渣 → 封闭建渣清理预留孔。3。示意图：图 1 封闭式楼梯模板安装、加固示意图注：节点 1 竖向踏步板； 节点 2 水平踏步板; 节点 3 木方；节点 4 对拉螺栓; 节点 5 钢管（6 米）; 节点 6 预埋钢筋环；节点 7 建渣预留孔； 节点 8 斜撑钢管 节点 9 与剪力墙连接加固预留孔图 2 建渣预留孔大样图图 3 封闭式楼梯板底模板安装、加固示意图图 4 封闭式楼梯支模完成示意图4。铺设梯板与加固：铺设梯板前应根据方案要求对楼梯模板之后整体加固时将使用到的对拉螺栓加固进行提前预留孔，孔径为 14mm，预留孔纵坐标位置为沿着梯板斜长方向从梯梁与梯板接触口起每间距 700mm 布置一道，2 个预留孔横坐标位置为分别距离各自梯板边缘 300mm 处每间距 700mm 布置一道,每道为 2 个孔.开始铺设梯板模板时应先对梯板支撑系统进行加固，其加固方式采纳 90mm×40mm 规格木方作为次龙骨外加钢管、顶筒的组合进行斜撑,木方（次龙骨）摆向沿着梯板斜长方向，且从梯板边缘起每间距 250mm 布置一个木方，布置原则为保证梯板两端均安装木方且中间跨木方间距不大于250mm（注：单条木方长度不够时可采纳搭接方式,且搭接处必有斜撑钢管顶筒，两端木方各自伸出斜撑钢管长度不小于 150mm).钢管支撑角度与梯板底面宜成 90°且支撑钢管底脚与下层楼梯的踏步相接触（即支...
