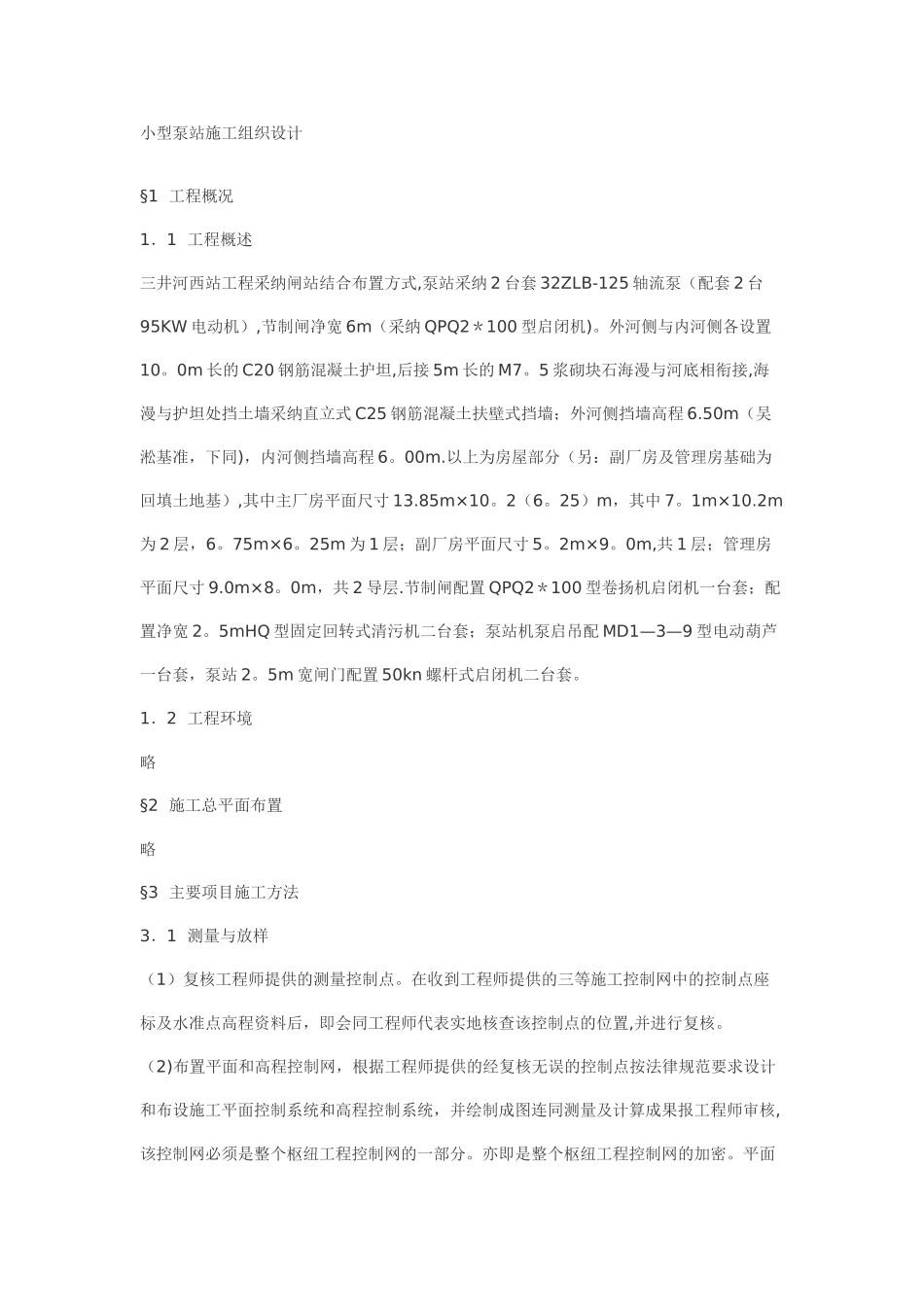

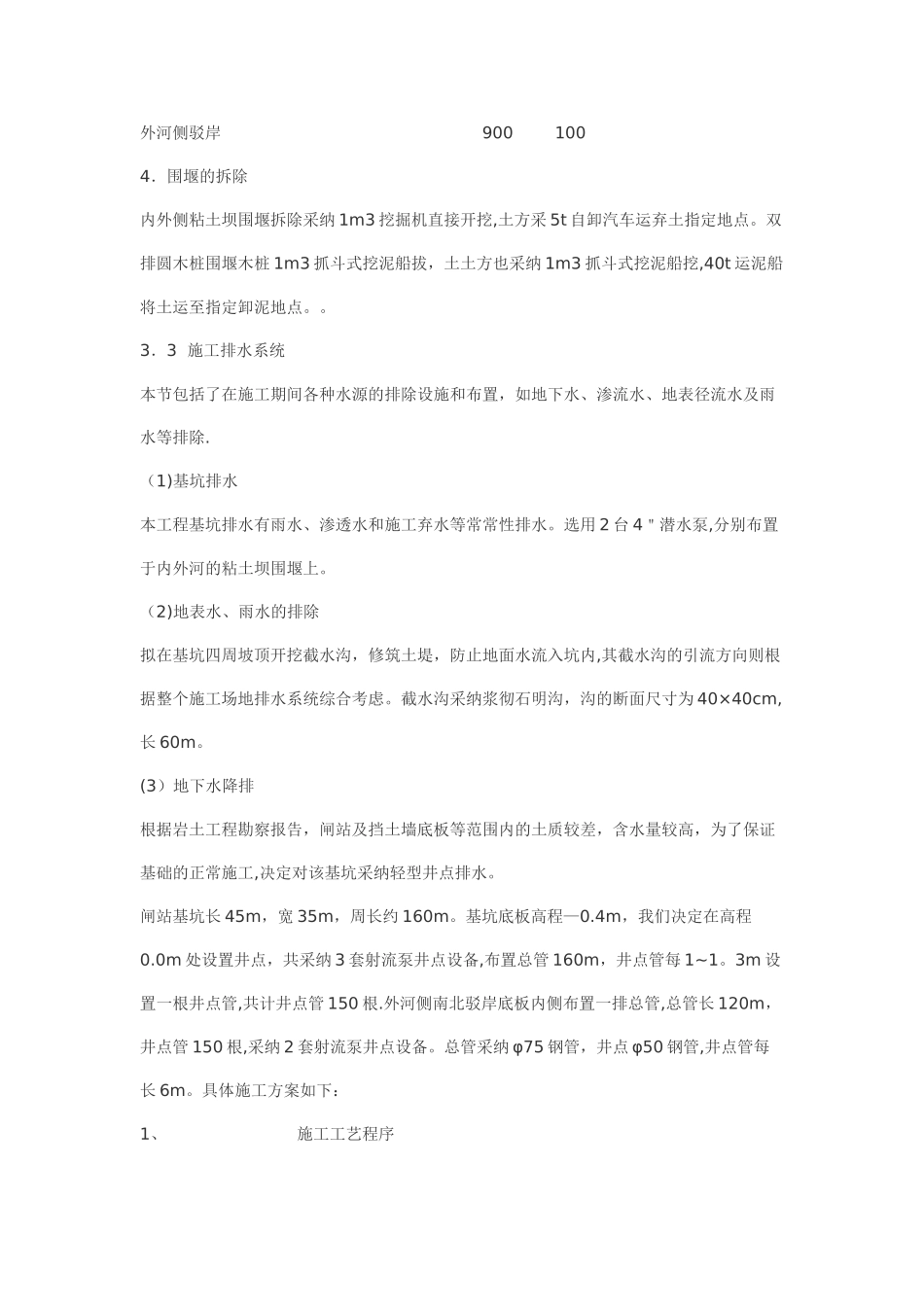

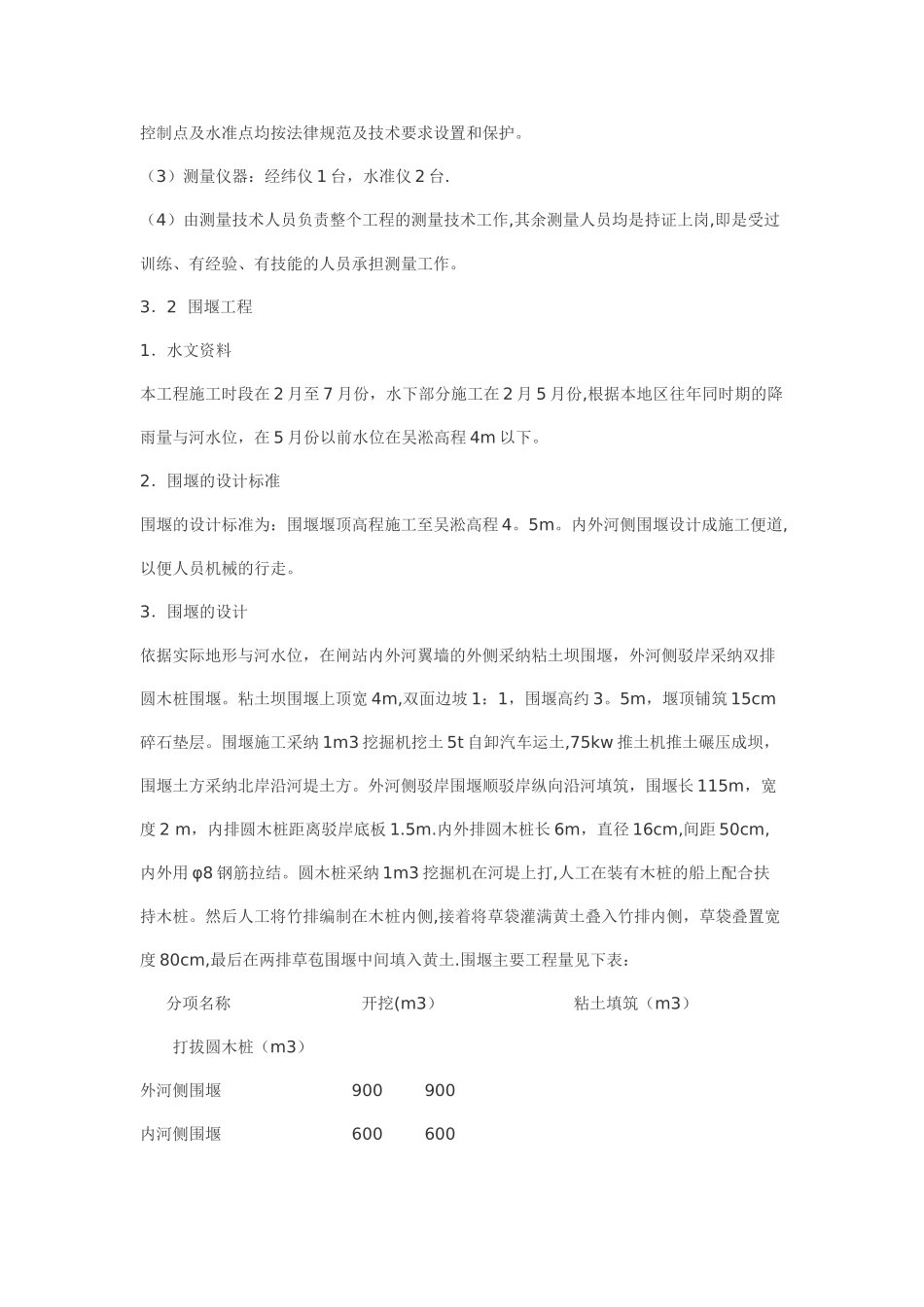

小型泵站施工组织设计 §1 工程概况1.1 工程概述三井河西站工程采纳闸站结合布置方式,泵站采纳 2 台套 32ZLB-125 轴流泵(配套 2 台95KW 电动机),节制闸净宽 6m(采纳 QPQ2*100 型启闭机)。外河侧与内河侧各设置10。0m 长的 C20 钢筋混凝土护坦,后接 5m 长的 M7。5 浆砌块石海漫与河底相衔接,海漫与护坦处挡土墙采纳直立式 C25 钢筋混凝土扶壁式挡墙;外河侧挡墙高程 6.50m(吴淞基准,下同),内河侧挡墙高程 6。00m.以上为房屋部分(另:副厂房及管理房基础为回填土地基),其中主厂房平面尺寸 13.85m×10。2(6。25)m,其中 7。1m×10.2m为 2 层,6。75m×6。25m 为 1 层;副厂房平面尺寸 5。2m×9。0m,共 1 层;管理房平面尺寸 9.0m×8。0m,共 2 导层.节制闸配置 QPQ2*100 型卷扬机启闭机一台套;配置净宽 2。5mHQ 型固定回转式清污机二台套;泵站机泵启吊配 MD1—3—9 型电动葫芦一台套,泵站 2。5m 宽闸门配置 50kn 螺杆式启闭机二台套。1.2 工程环境略 §2 施工总平面布置略§3 主要项目施工方法3.1 测量与放样(1)复核工程师提供的测量控制点。在收到工程师提供的三等施工控制网中的控制点座标及水准点高程资料后,即会同工程师代表实地核查该控制点的位置,并进行复核。(2)布置平面和高程控制网,根据工程师提供的经复核无误的控制点按法律规范要求设计和布设施工平面控制系统和高程控制系统,并绘制成图连同测量及计算成果报工程师审核,该控制网必须是整个枢纽工程控制网的一部分。亦即是整个枢纽工程控制网的加密。平面控制点及水准点均按法律规范及技术要求设置和保护。(3)测量仪器:经纬仪 1 台,水准仪 2 台.(4)由测量技术人员负责整个工程的测量技术工作,其余测量人员均是持证上岗,即是受过训练、有经验、有技能的人员承担测量工作。3.2 围堰工程1.水文资料本工程施工时段在 2 月至 7 月份,水下部分施工在 2 月 5 月份,根据本地区往年同时期的降雨量与河水位,在 5 月份以前水位在吴淞高程 4m 以下。2.围堰的设计标准围堰的设计标准为:围堰堰顶高程施工至吴淞高程 4。5m。内外河侧围堰设计成施工便道,以便人员机械的行走。3.围堰的设计依据实际地形与河水位,在闸站内外河翼墙的外侧采纳粘土坝围堰,外河侧驳岸采纳双排圆木桩围堰。粘土坝围堰上顶宽 4m,双面边坡 1:1,围堰高约 3。5m,堰顶铺筑 15cm碎石垫层。围堰施工采纳 1m3 挖...
