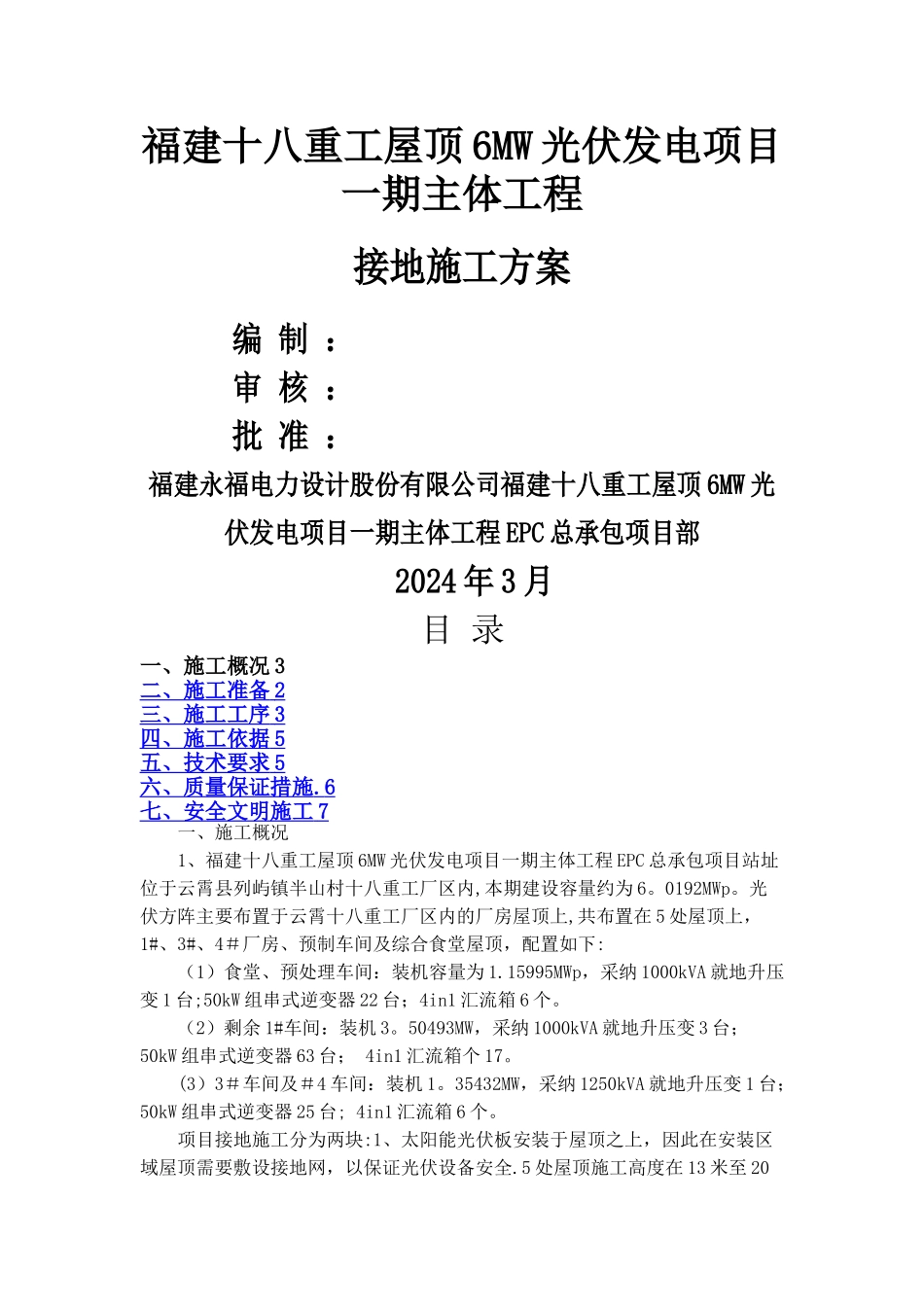

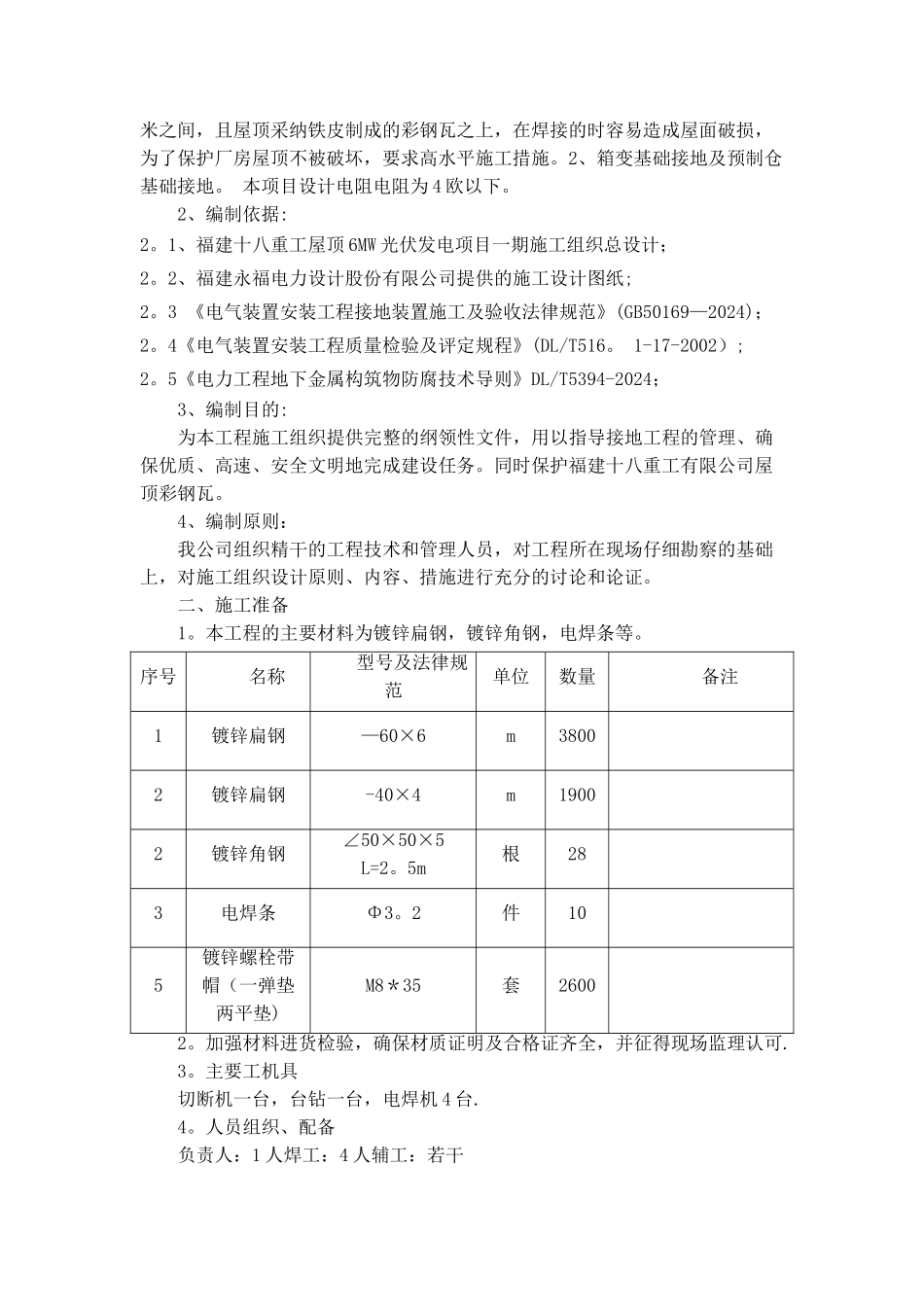

福建十八重工屋顶 6MW 光伏发电项目一期主体工程接地施工方案 编 制 ： 审 核 ： 批 准 ：福建永福电力设计股份有限公司福建十八重工屋顶 6MW 光伏发电项目一期主体工程 EPC 总承包项目部2024 年 3 月目 录一、施工概况 3二、施工准备 2 三、施工工序 3 四、施工依据 5 五、技术要求 5 六、质量保证措施 . 6 七、安全文明施工 7 一、施工概况1、福建十八重工屋顶 6MW 光伏发电项目一期主体工程 EPC 总承包项目站址位于云霄县列屿镇半山村十八重工厂区内,本期建设容量约为 6。0192MWp。光伏方阵主要布置于云霄十八重工厂区内的厂房屋顶上,共布置在 5 处屋顶上，1#、3#、4＃厂房、预制车间及综合食堂屋顶，配置如下:（1）食堂、预处理车间：装机容量为 1.15995MWp，采纳 1000kVA 就地升压变 1 台;50kW 组串式逆变器 22 台；4in1 汇流箱 6 个。（2）剩余 1#车间：装机 3。50493MW，采纳 1000kVA 就地升压变 3 台；50kW 组串式逆变器 63 台； 4in1 汇流箱个 17。(3）3＃车间及＃4 车间：装机 1。35432MW，采纳 1250kVA 就地升压变 1 台；50kW 组串式逆变器 25 台; 4in1 汇流箱 6 个。项目接地施工分为两块:1、太阳能光伏板安装于屋顶之上，因此在安装区域屋顶需要敷设接地网，以保证光伏设备安全.5 处屋顶施工高度在 13 米至 20米之间，且屋顶采纳铁皮制成的彩钢瓦之上，在焊接的时容易造成屋面破损，为了保护厂房屋顶不被破坏，要求高水平施工措施。2、箱变基础接地及预制仓基础接地。 本项目设计电阻电阻为 4 欧以下。2、编制依据:2。1、福建十八重工屋顶 6MW 光伏发电项目一期施工组织总设计；2。2、福建永福电力设计股份有限公司提供的施工设计图纸;2。3 《电气装置安装工程接地装置施工及验收法律规范》(GB50169—2024)；2。4《电气装置安装工程质量检验及评定规程》(DL/T516。 1-17-2002）;2。5《电力工程地下金属构筑物防腐技术导则》DL/T5394-2024；3、编制目的:为本工程施工组织提供完整的纲领性文件，用以指导接地工程的管理、确保优质、高速、安全文明地完成建设任务。同时保护福建十八重工有限公司屋顶彩钢瓦。4、编制原则：我公司组织精干的工程技术和管理人员，对工程所在现场仔细勘察的基础上，对施工组织设计原则、内容、措施进行充分的讨论和论证。二、施工准备1。本工程的主要材料为镀锌扁钢，镀锌角钢，电焊条等。序号名称型号及法律规范...
