屏蔽泵TRG表指示说明

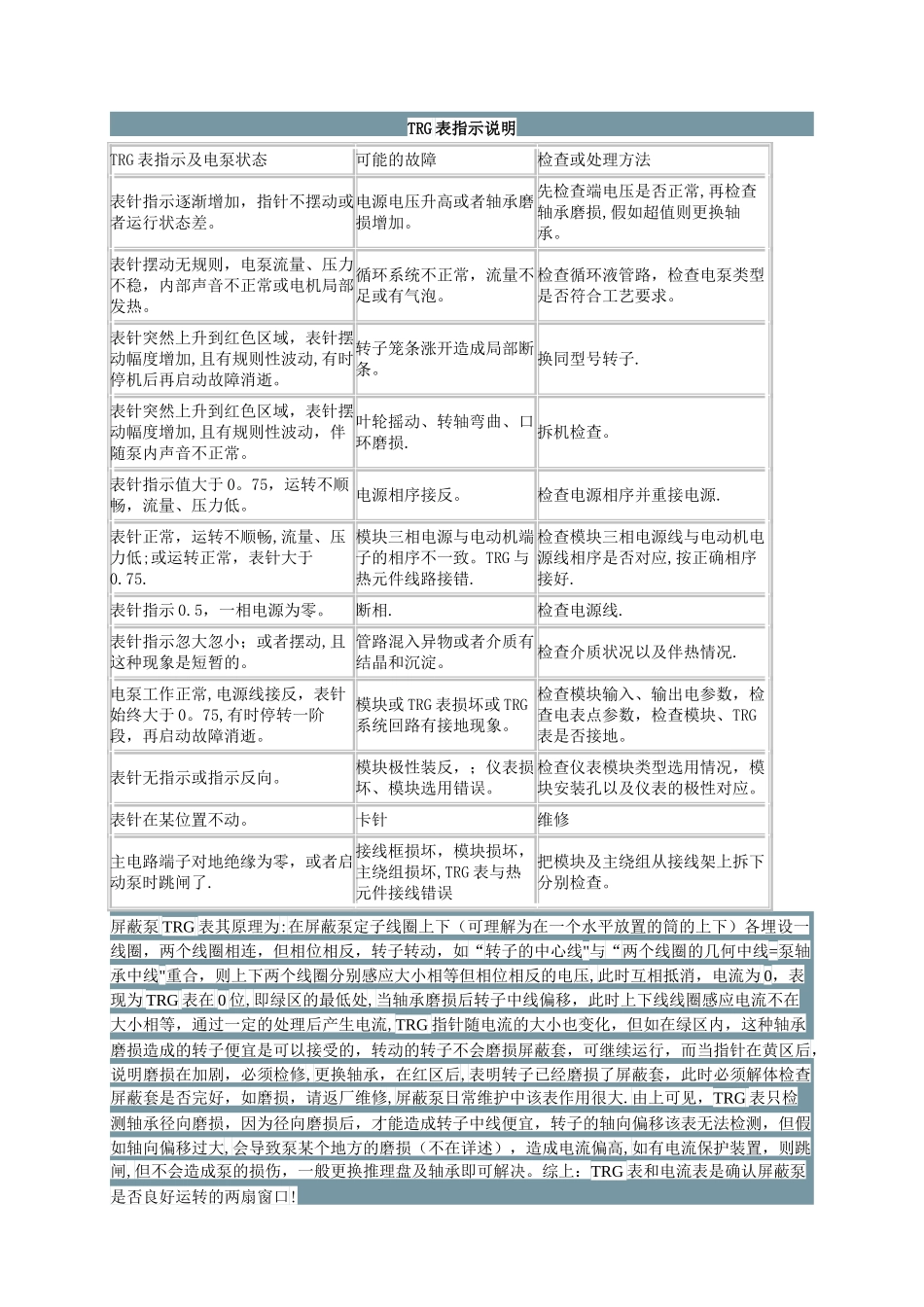

屏蔽泵TRG表指示说明_第1页
1/1
TRG 表指示说明TRG 表指示及电泵状态可能的故障检查或处理方法表针指示逐渐增加,指针不摆动或者运行状态差。电源电压升高或者轴承磨损增加。先检查端电压是否正常,再检查轴承磨损,假如超值则更换轴承。表针摆动无规则,电泵流量、压力不稳,内部声音不正常或电机局部发热。循环系统不正常,流量不足或有气泡。检查循环液管路,检查电泵类型是否符合工艺要求。表针突然上升到红色区域,表针摆动幅度增加,且有规则性波动,有时停机后再启动故障消逝。转子笼条涨开造成局部断条。换同型号转子.表针突然上升到红色区域,表针摆动幅度增加,且有规则性波动,伴随泵内声音不正常。叶轮摇动、转轴弯曲、口环磨损.拆机检查。表针指示值大于 0。75,运转不顺畅,流量、压力低。电源相序接反。检查电源相序并重接电源.表针正常,运转不顺畅,流量、压力低;或运转正常,表针大于0.75.模块三相电源与电动机端子的相序不一致。TRG 与热元件线路接错.检查模块三相电源线与电动机电源线相序是否对应,按正确相序接好.表针指示 0.5,一相电源为零。断相.检查电源线.表针指示忽大忽小;或者摆动,且这种现象是短暂的。管路混入异物或者介质有结晶和沉淀。检查介质状况以及伴热情况.电泵工作正常,电源线接反,表针始终大于 0。75,有时停转一阶段,再启动故障消逝。模块或 TRG 表损坏或 TRG系统回路有接地现象。检查模块输入、输出电参数,检查电表点参数,检查模块、TRG表是否接地。表针无指示或指示反向。模块极性装反,;仪表损坏、模块选用错误。检查仪表模块类型选用情况,模块安装孔以及仪表的极性对应。表针在某位置不动。卡针维修主电路端子对地绝缘为零,或者启动泵时跳闸了.接线框损坏,模块损坏,主绕组损坏,TRG 表与热元件接线错误把模块及主绕组从接线架上拆下分别检查。屏蔽泵 TRG 表其原理为:在屏蔽泵定子线圈上下(可理解为在一个水平放置的筒的上下)各埋设一线圈,两个线圈相连,但相位相反,转子转动,如“转子的中心线"与“两个线圈的几何中线=泵轴承中线"重合,则上下两个线圈分别感应大小相等但相位相反的电压,此时互相抵消,电流为 0,表现为 TRG 表在 0 位,即绿区的最低处,当轴承磨损后转子中线偏移,此时上下线线圈感应电流不在大小相等,通过一定的处理后产生电流,TRG 指针随电流的大小也变化,但如在绿区内,这种轴承磨损造成的转子便宜是可以接受的,转动的转子不会磨损屏蔽套,可继续运行,而当指针在黄区后,说明磨损在加...
