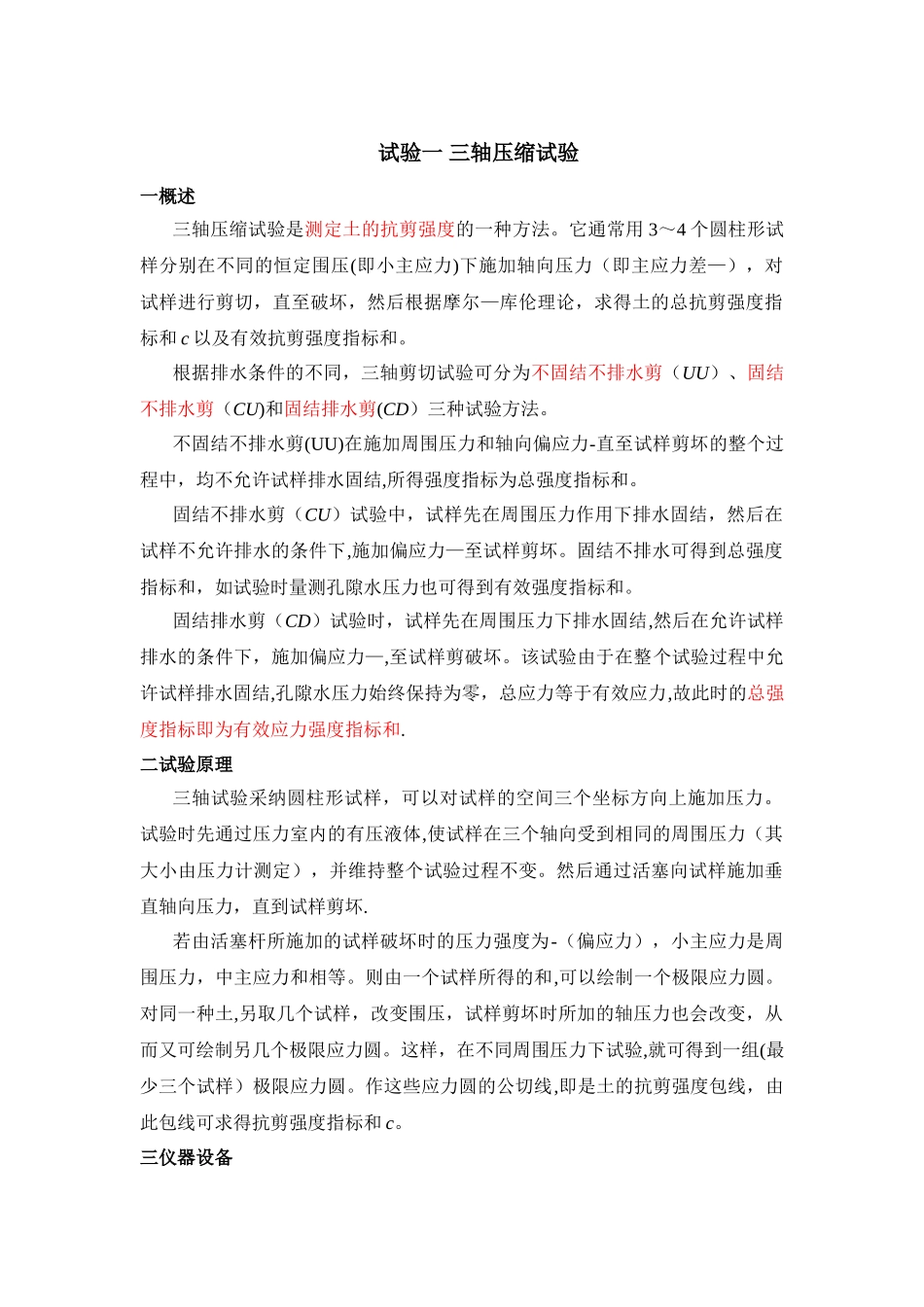

试验一 三轴压缩试验一概述三轴压缩试验是测定土的抗剪强度的一种方法。它通常用 3～4 个圆柱形试样分别在不同的恒定围压(即小主应力)下施加轴向压力（即主应力差—），对试样进行剪切，直至破坏，然后根据摩尔—库伦理论，求得土的总抗剪强度指标和 c 以及有效抗剪强度指标和。根据排水条件的不同，三轴剪切试验可分为不固结不排水剪（UU）、固结不排水剪（CU)和固结排水剪(CD）三种试验方法。不固结不排水剪(UU)在施加周围压力和轴向偏应力-直至试样剪坏的整个过程中，均不允许试样排水固结,所得强度指标为总强度指标和。固结不排水剪（CU）试验中，试样先在周围压力作用下排水固结，然后在试样不允许排水的条件下,施加偏应力—至试样剪坏。固结不排水可得到总强度指标和，如试验时量测孔隙水压力也可得到有效强度指标和。固结排水剪（CD）试验时，试样先在周围压力下排水固结,然后在允许试样排水的条件下，施加偏应力—,至试样剪破坏。该试验由于在整个试验过程中允许试样排水固结,孔隙水压力始终保持为零，总应力等于有效应力,故此时的总强度指标即为有效应力强度指标和.二试验原理三轴试验采纳圆柱形试样，可以对试样的空间三个坐标方向上施加压力。试验时先通过压力室内的有压液体,使试样在三个轴向受到相同的周围压力（其大小由压力计测定），并维持整个试验过程不变。然后通过活塞向试样施加垂直轴向压力，直到试样剪坏.若由活塞杆所施加的试样破坏时的压力强度为-（偏应力），小主应力是周围压力，中主应力和相等。则由一个试样所得的和,可以绘制一个极限应力圆。对同一种土,另取几个试样，改变围压，试样剪坏时所加的轴压力也会改变，从而又可绘制另几个极限应力圆。这样，在不同周围压力下试验,就可得到一组(最少三个试样）极限应力圆。作这些应力圆的公切线,即是土的抗剪强度包线，由此包线可求得抗剪强度指标和 c。三仪器设备(1）常用的三轴仪，按施加轴向压力方式的不同，分为应变控制式和应力控制式两种。（2）应变控制式三轴仪见图 4–1 所示。包括压力室、试验机、施加周围压力系统、体积变化和孔隙压力量测系统等。（3)附属设备：击实筒、饱和器、切土盘、切土器和切土架、分样器、承膜筒、天平、量表、橡皮膜等。图 4–1 应变控制式三轴剪切仪1–调压筒；2–周围压力表；3–周围压力阀；4–排水阀；5–体变管；6–排水管；7–变形量表；8–量力环；9–排气孔；10–轴向加压设备；11–压力室;12–量管阀；13–零位指示...
