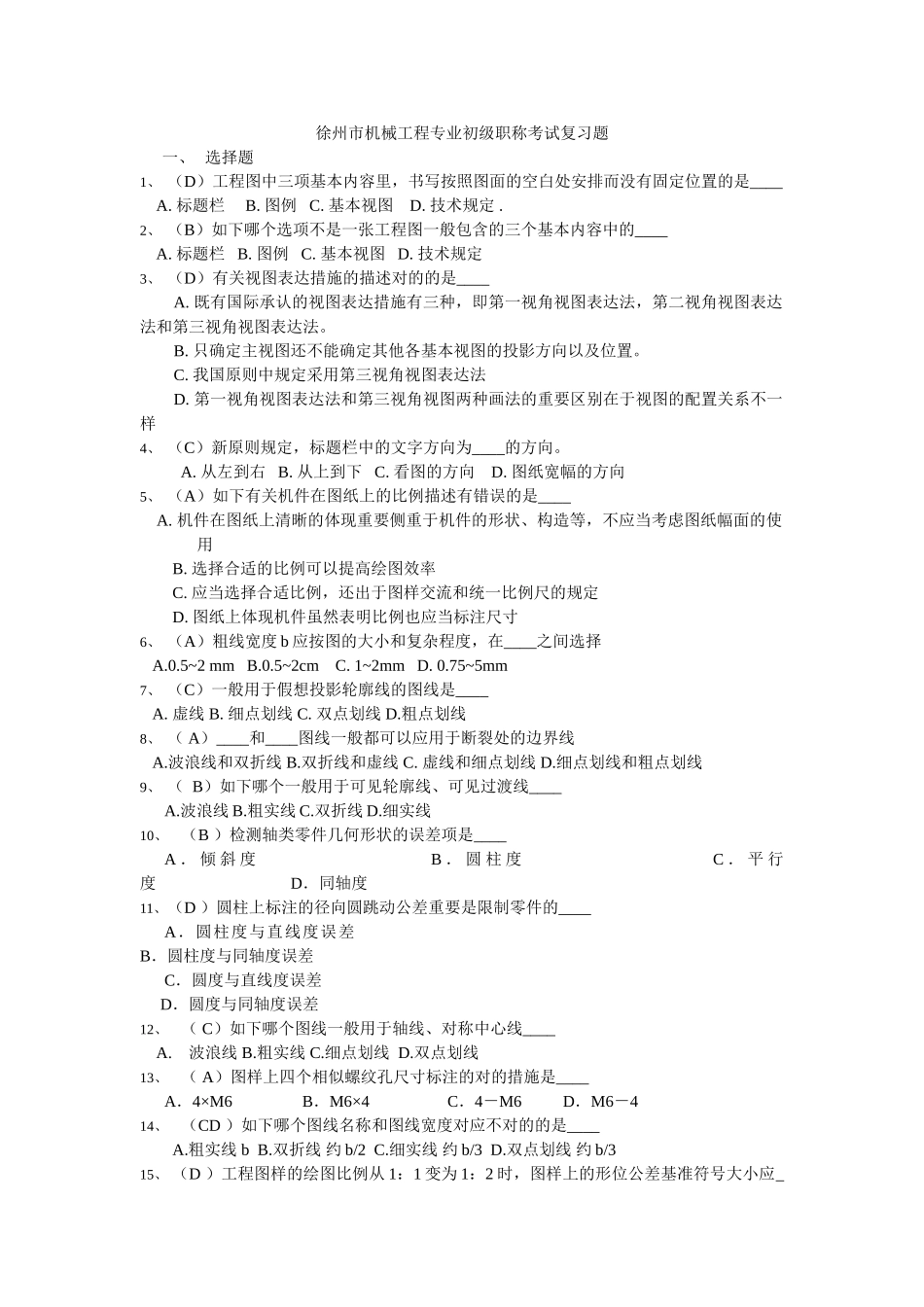

徐州市机械工程专业初级职称考试复习题一、 选择题1、 （D）工程图中三项基本内容里，书写按照图面的空白处安排而没有固定位置的是____ A. 标题栏 B. 图例 C. 基本视图 D. 技术规定 .2、 （B）如下哪个选项不是一张工程图一般包含的三个基本内容中的____ A. 标题栏 B. 图例 C. 基本视图 D. 技术规定3、 （D）有关视图表达措施的描述对的的是____A. 既有国际承认的视图表达措施有三种，即第一视角视图表达法，第二视角视图表达法和第三视角视图表达法。B. 只确定主视图还不能确定其他各基本视图的投影方向以及位置。C. 我国原则中规定采用第三视角视图表达法D. 第一视角视图表达法和第三视角视图两种画法的重要区别在于视图的配置关系不一样4、 （C）新原则规定，标题栏中的文字方向为____的方向。 A. 从左到右 B. 从上到下 C. 看图的方向 D. 图纸宽幅的方向5、 （A）如下有关机件在图纸上的比例描述有错误的是____ A. 机件在图纸上清晰的体现重要侧重于机件的形状、构造等，不应当考虑图纸幅面的使用B. 选择合适的比例可以提高绘图效率C. 应当选择合适比例，还出于图样交流和统一比例尺的规定D. 图纸上体现机件虽然表明比例也应当标注尺寸6、 （A）粗线宽度 b 应按图的大小和复杂程度，在____之间选择 A.0.5~2 mm B.0.5~2cm C. 1~2mm D. 0.75~5mm7、 （C）一般用于假想投影轮廓线的图线是____ A. 虚线 B. 细点划线 C. 双点划线 D.粗点划线8、 （ A）____和____图线一般都可以应用于断裂处的边界线 A.波浪线和双折线 B.双折线和虚线 C. 虚线和细点划线 D.细点划线和粗点划线9、 （ B）如下哪个一般用于可见轮廓线、可见过渡线____A.波浪线 B.粗实线 C.双折线 D.细实线10、（B ）检测轴类零件几何形状的误差项是____A ． 倾 斜 度 B ． 圆 柱 度 C ． 平 行度 D．同轴度11、（D ）圆柱上标注的径向圆跳动公差重要是限制零件的____A．圆柱度与直线度误差 B．圆柱度与同轴度误差C．圆度与直线度误差 D．圆度与同轴度误差12、（ C）如下哪个图线一般用于轴线、对称中心线____A.波浪线 B.粗实线 C.细点划线 D.双点划线13、（ A）图样上四个相似螺纹孔尺寸标注的对的措施是____A．4×M6 B．M6×4 C．4－M6 D．M6－414、（CD ）如下哪个图线名称和图线宽度对应不对的的是____A.粗实线 b B.双折线 约 b/2 C.细实线 约 b/3 D.双点划线 约 b/315...
